一体化解决方案

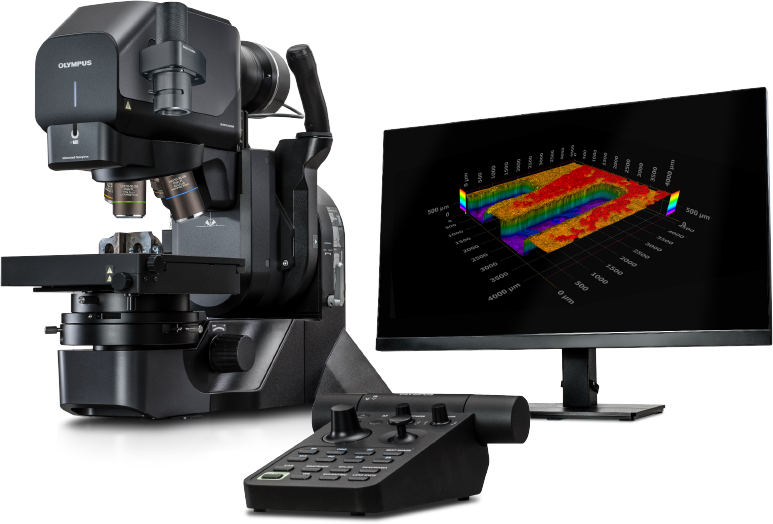

DSX2000数码显微镜

精准目标，轻松实现

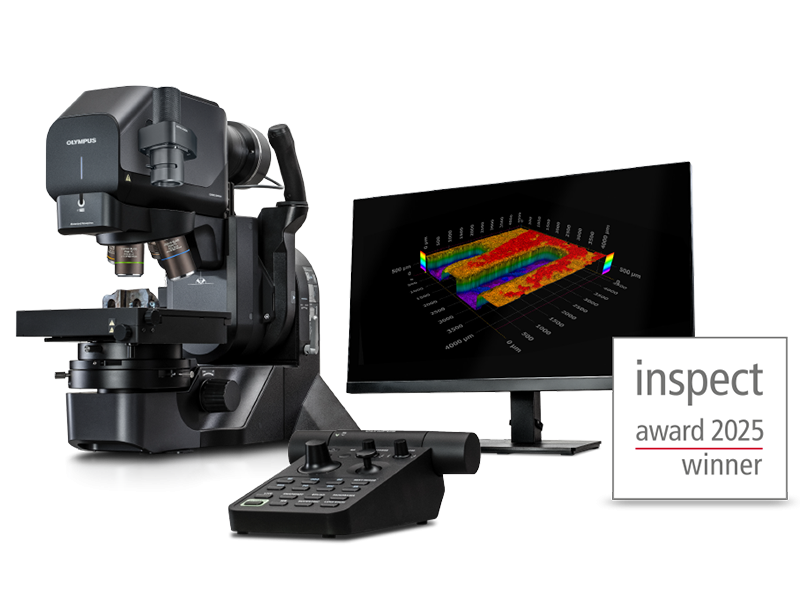

获得奖项提名的DSX2000数码显微镜系列为研究人员和质控实验室专业人员简化了任务、提高了工作效率，优化了工作流程。DSX2000系统借助智能工具、一体化成像功能和可定制的界面，能够灵活适应您的需求。配备了PRECiV软件的DSX2000显微镜，可助力您的团队快速获得精准的结果，并捕捉到超过4K分辨率的出色图像。其直观且流畅的体验让各种技能水平的用户都能轻松、自信地使用该系统。

下载产品信息说明册

选择您的型号

DSX2000数码显微镜系列包括电动、通用或标准变焦头选项，因此您可以完全根据自己的成像和工作流程需求定制系统。无论您的团队需要全自动化、高级功能还是只需要基本功能，DSX2000系列都能满足您的需求。

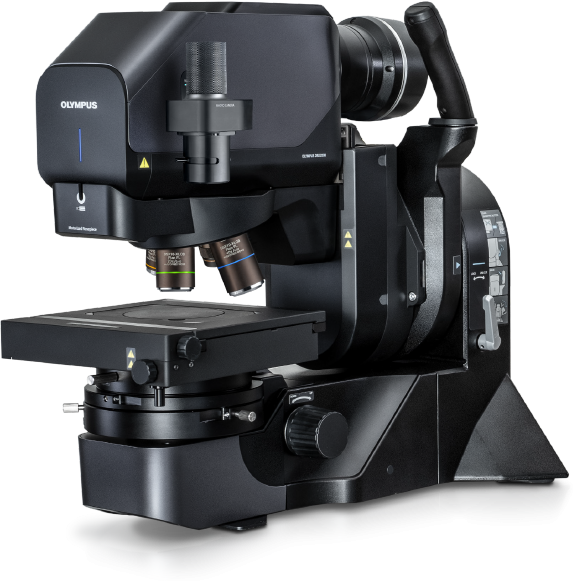

全电动DSX2000 MZH

全电动化设计简化了任务，提高了生产力，可助力您的团队轻松应对各种挑战。带有自动旋转物镜转盘的电动变焦头，最多支持四个物镜，可轻松改变放大倍率，并有助于从宏观检测到微观检测的无缝切换。该型号显微镜非常适合高分辨率观察，以及需要高效做出通过/不通过决定的检测应用。

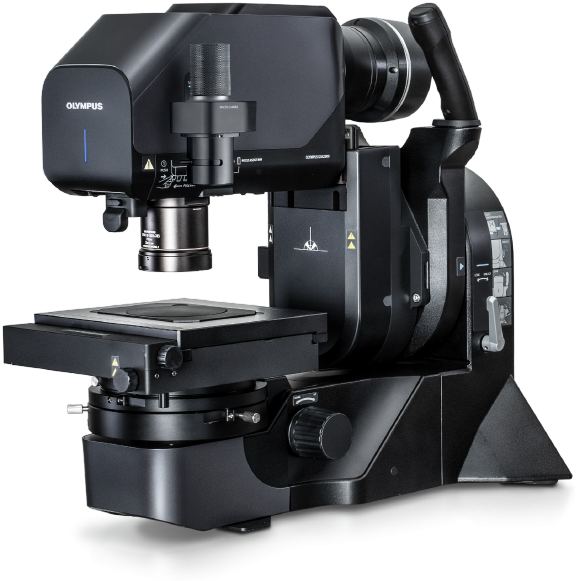

多功能一体化DSX2000 UZH/SZH

我们的通用和标准变焦头型号可以在单一系统中实现从宏观检测到微观检测的无缝切换。滑动式物镜转换器最多可装载两个物镜，实现放大倍率的无缝转换。这些型号可以灵活使用各种物镜类型（包括超长工作距离选项），还可从各种角度对样品进行成像。

通观全局

DSX2000显微镜系列提供21X–7300X的宽放大倍率范围，可使用同一个系统完成宏观和微观检测。您可以根据不同的样品和应用，在20种物镜（包括超长工作距离和高分辨率型）中进行选择，以轻松调整成像设置。

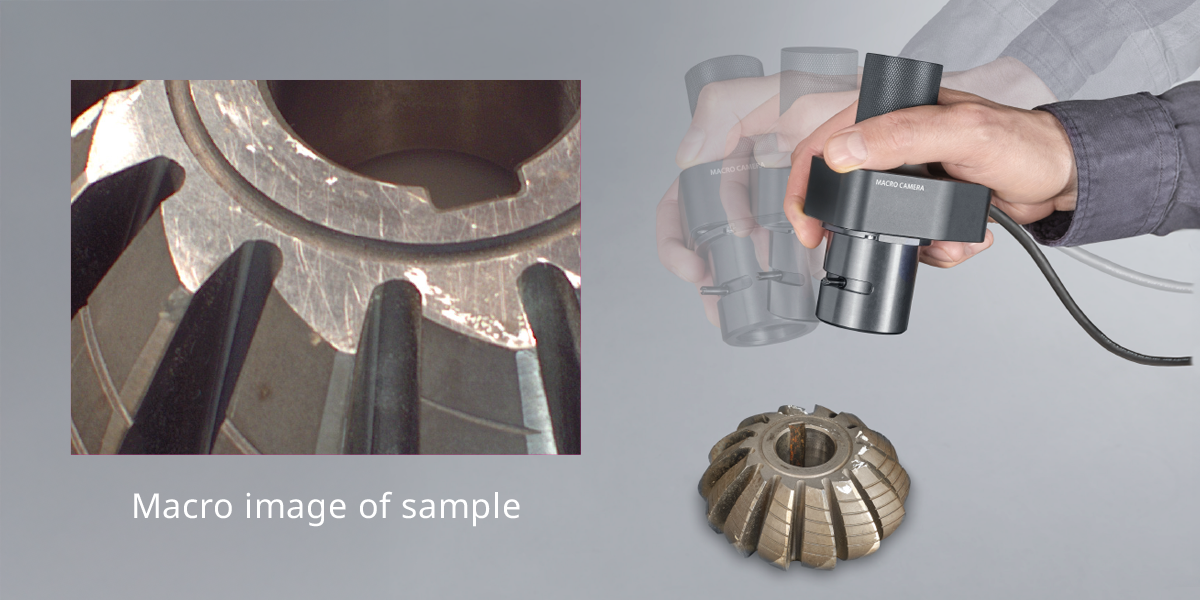

快速灵活的宏观成像

使用宏观相机可以快速捕捉样品的概览图像。这个灵活的配件可以拆卸下来，用手持握，对无法放置在载物台上的大型样品进行成像。在软件中切换至宏观相机视图非常简单，在微观成像和宏观成像之间的切换可以轻松完成。使用所需的概览图像和放大图像可以更快地生成内容全面的报告。

自动切换

对于配有电动变焦头的系统，您可以通过控制面板或电脑，控制自动旋转物镜转盘，轻松改变放大倍率。

使用滑块进行物镜转换

配备了标准或通用变焦头的系统还可以通过滑动式物镜转换器，无缝变换放大倍率；此转换器可同时安装两个物镜。只需滑动物镜即可切换放大倍率，进行快速宏观至微观成像。该系统可以轻松更换物镜类型，灵活满足各种检测需求。

一键查看重要信息

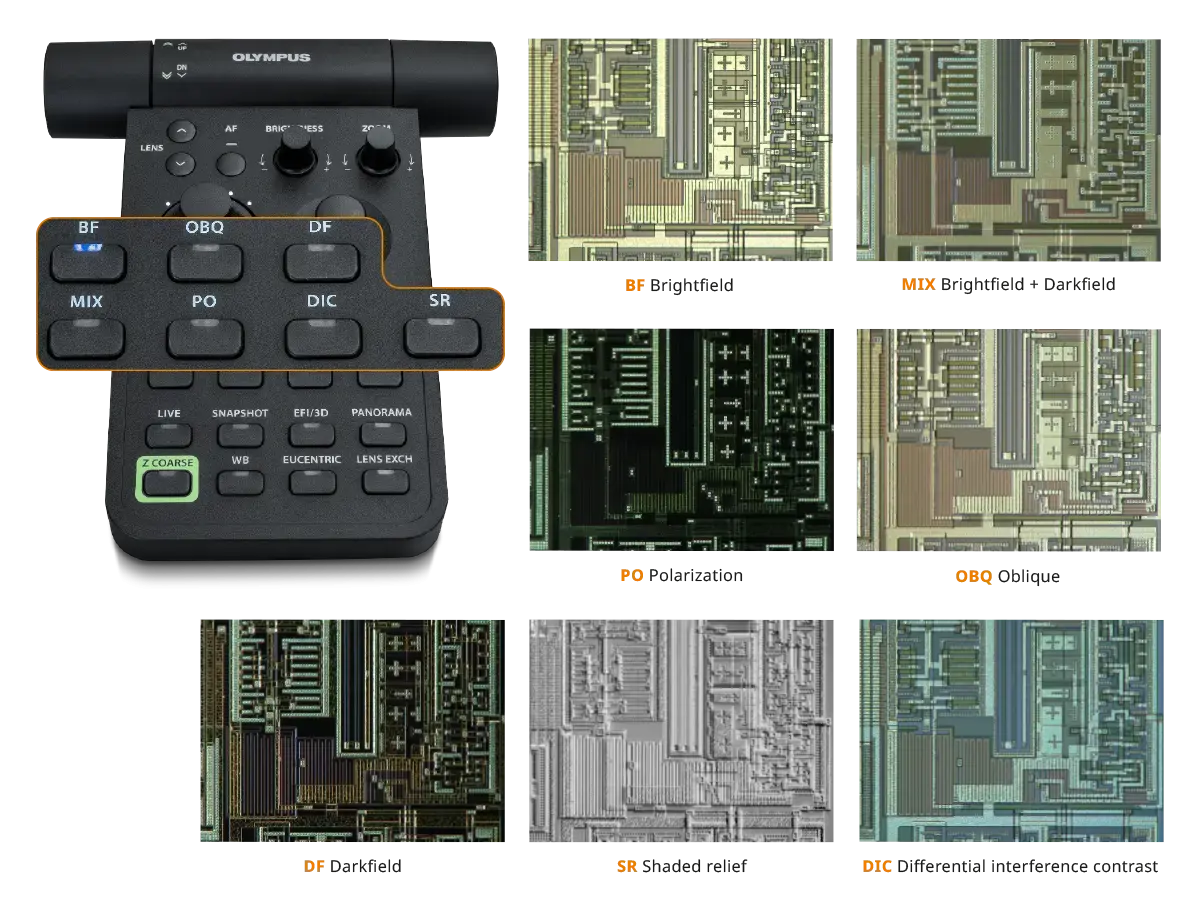

只需点击一下按钮，DSX2000显微镜就能提供七种不同的观察方法。尝试使用明场（BF）、偏斜（OBQ）、暗场（DF）、MIX（暗场+明场）、偏光（PO）、微分干涉*（DIC）或我们独特的阴影浮雕法（SR），可以找到优化的观察条件。

*SZH型号上不提供这种观察方法

	实时发现缺陷阴影浮雕观察可以实时发现超细微缺陷，没有后处理延迟。移动载物台并无缝扫描样品，可立即观察阴影浮雕图像，进行快速、全面的检测。

实时发现缺陷

阴影浮雕观察可以实时发现超细微缺陷，没有后处理延迟。移动载物台并无缝扫描样品，可立即观察阴影浮雕图像，进行快速、全面的检测。

快速找到优化图像

优化图像功能可确定优化成像模式，只需点击一下，即可显示需要查看的内容。

左图：使用SZX2-CPO偏光板墨盒和透射光拍摄的塑料模塑产品。	右图：使用SZX2-CDF暗场墨盒和透射光拍摄的纤维。	为样品量身定制照明使用各种透射照明和对比度选项，观察透明、半透明或薄样品的内部细节。只需根据样品的类型和用途选择相应的墨盒即可。

左图：使用SZX2-CPO偏光板墨盒和透射光拍摄的塑料模塑产品。

右图：使用SZX2-CDF暗场墨盒和透射光拍摄的纤维。

为样品量身定制照明

使用各种透射照明和对比度选项，观察透明、半透明或薄样品的内部细节。只需根据样品的类型和用途选择相应的墨盒即可。

	墨盒	观察和对比方法
	SZX2-CBFL	明场，低对比度
	SZX2-CBF	明场，标准
	SZX2-CBFH	明场，高对比度
	SZX2-COBL	偏斜、低对比度
	SZX2-COB	偏斜，标准
	SZX2-COBH	偏斜、高对比度
	SZX2-CDF	暗场
	SZX2-CPO	偏光板

可调整的样品定位

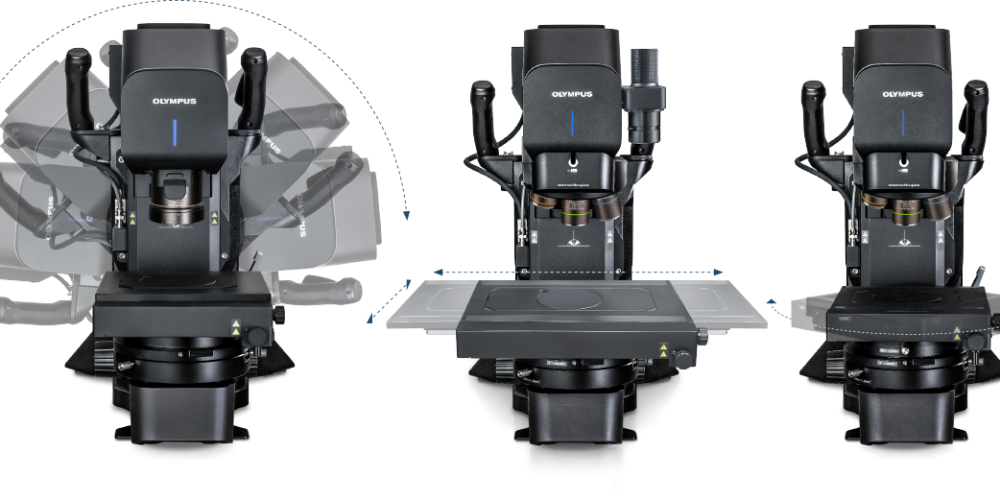

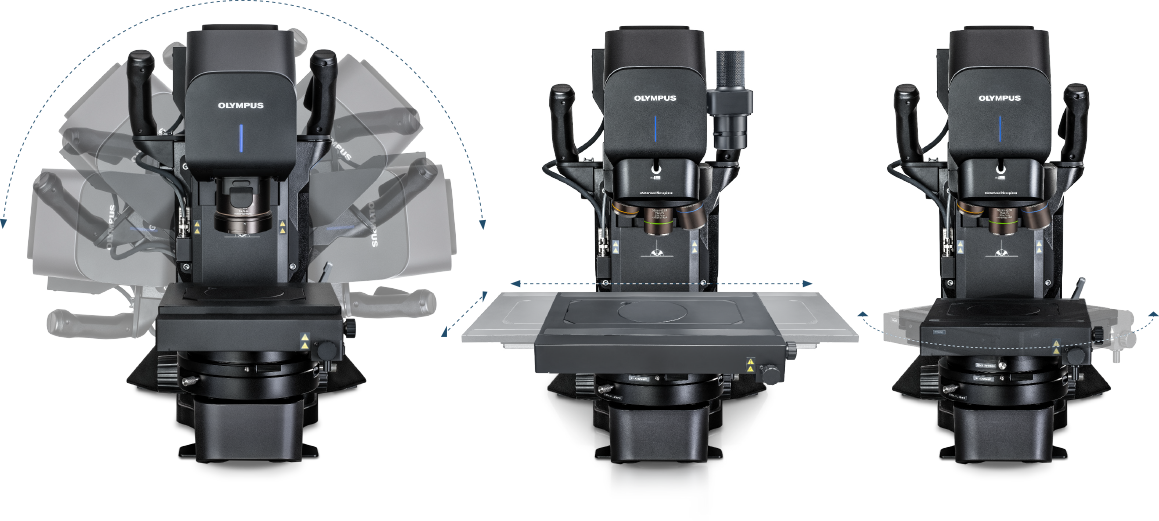

加宽的载物台（最大可达200 × 100毫米）可容纳多个或大型样品，而倾斜机架和旋转载物台则有助于将样品放置于适当的观察条件下。

是否需要协助？

联系我们

智能软件

工作更智能，威力大无比

DSX2000显微镜与PRECiV图像分析软件配套使用，可大幅提高效率。DSX2000数码显微镜的定制工作流程和人工智能（AI）功能可使您更智能地工作，以更高效的方式进行常规检测或复杂的分析。

自行定制工作流程，以加快操作进程

EZ模式通过仅显示必要功能而简化界面。自行定制的工作流程仅显示可用按钮，确保了一致性和易用性，同时减少了出错的可能性。

使用DSX2000数码显微镜上的EZ模式，可创建自定义工作流程

1. 定义工作流程

使用DSX2000数码显微镜上的EZ模式，可创建自定义工作流程

2. 排列图标

使用DSX2000数码显微镜上的EZ模式，可创建自定义工作流程

3. 激活工作流程

利用人工智能提高效率

PRECiV软件为DSX2000显微镜配备了我们独特的Live AI（实时人工智能）功能。这个强大的工具可以立即显示隐藏的细节，并突出显示实时图像的关键特征，而无需进行额外处理。人工智能辅助决策让专家无需再反复检查图像。

DSX2000数码显微镜上的实时图像

1. 生成实时图像

PRECiV DSX软件中的神经网络训练

2. 训练神经网络（5分钟）

3. 将神经网络应用于实时图像

Steel microstructure (left). Live contrast enhancement with grain boundaries highlighted (right).	自动改善图像自动图像改善功能可以消除那些可能会掩盖关键信息或被人工智能错误计数的不重要的划痕或因素。

Steel microstructure (left). Live contrast enhancement with grain boundaries highlighted (right).

自动改善图像

自动图像改善功能可以消除那些可能会掩盖关键信息或被人工智能错误计数的不重要的划痕或因素。

自动目标辨别

图像分割可使人工智能只需少量训练，即可识别和计数样品中的不同目标类型。

Through holes in printed circuit board (left). Live detection of filled and empty holes (right).

使用统一软件，简化检测任务

PRECiV软件在我们所有的工业显微镜中以相同的方式运行，为数码显微镜（DSX系列）和传统显微镜（BX和SZX系列）创建了统一的分析环境。使用软件提供的工具，进行2D/3D测量、图像增强、宏记录、人工智能辅助分析等操作。

点击几下，即可完成符合标准的测量

符合标准的自动工作流程，简化了材料分析的日常工作。可从晶粒度、铸铁分析、相分析、非金属夹杂物评级等选项中进行选择。

	无缝网络集成可轻松将DSX2000显微镜连接到您公司的网络，以符合IT合规性要求并实现快速图像共享。

无缝网络集成

可轻松将DSX2000显微镜连接到您公司的网络，以符合IT合规性要求并实现快速图像共享。

大幅提高了数据通量

可在任何配备了PRECiV软件的电脑上分析图像。这样，DSX2000显微镜就可以腾出时间，进行图像采集，从而提高了工作流程的效率。

轻松创建合规报告

可以使用Microsoft 365插件在Microsoft Word、Excel或PowerPoint中设计您自己的报告。

是否需要协助？

联系我们

精准成像

保证图像和测量结果准确无误

DSX2000数码显微镜可生成卓越的图像和精准的测量结果，满足质量控制、故障分析和研发的严格要求，让您对结果充满信心。

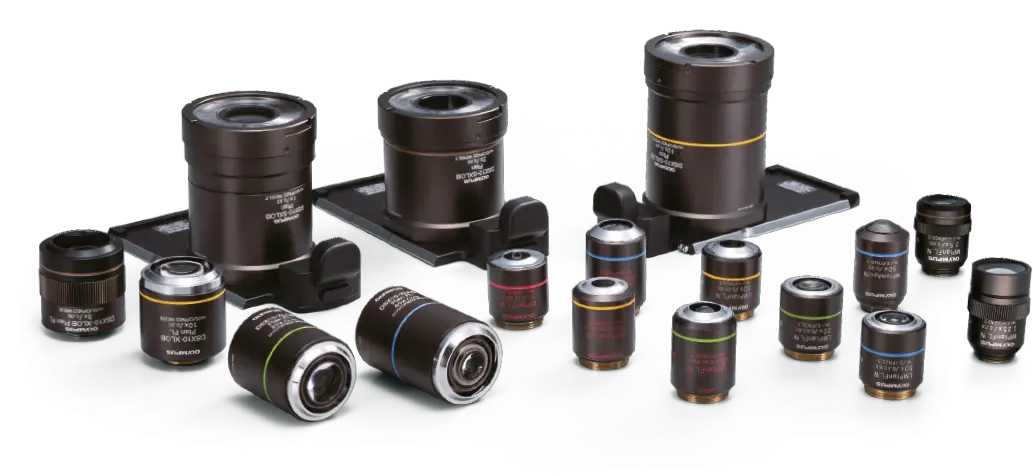

	灵活的光学部件 Evident秉承百年创新的传统，在精密光学领域拥有深厚的专业积淀。无论您是在调查故障原因还是进行常规质量检查，我们种类齐全的专用物镜系列都能提供检测所需的宽放大倍率范围（21X-7300X）和工作距离。

灵活的光学部件

Evident秉承百年创新的传统，在精密光学领域拥有深厚的专业积淀。无论您是在调查故障原因还是进行常规质量检查，我们种类齐全的专用物镜系列都能提供检测所需的宽放大倍率范围（21X-7300X）和工作距离。

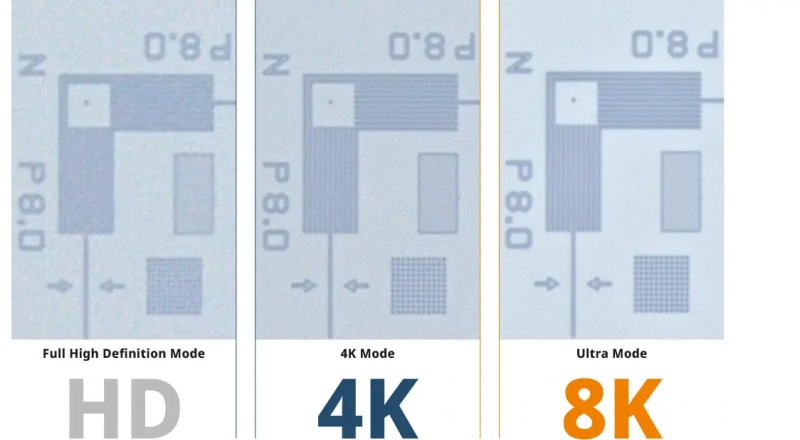

超越4K的高分辨率成像

DSX2000显微镜的图像质量超过了标准的4K分辨率*，可为各类样品（无论是大型、薄型、厚型、粗糙型、反光型还是透明型）提供更高的清晰度和更宽的覆盖范围，从而增强了检测能力。例如，该系统与32英寸4K显示器配套使用，可进一步增强观察和分析样品细节的能力。

* SZH型号不提供4K以上的分辨率。

	连续自动对焦物镜会根据被测样品表面的不平整度自动上下移动，即使观察位置发生了变化，也能提供始终对焦的实时图像。DSX2000显微镜无需手动调整焦距，有助于实验室提高分析和检测效率。

连续自动对焦

物镜会根据被测样品表面的不平整度自动上下移动，即使观察位置发生了变化，也能提供始终对焦的实时图像。DSX2000显微镜无需手动调整焦距，有助于实验室提高分析和检测效率。

高级3D测量

通过精准的三维分析，详细了解样品表面高度和特征，完成复杂的检测。

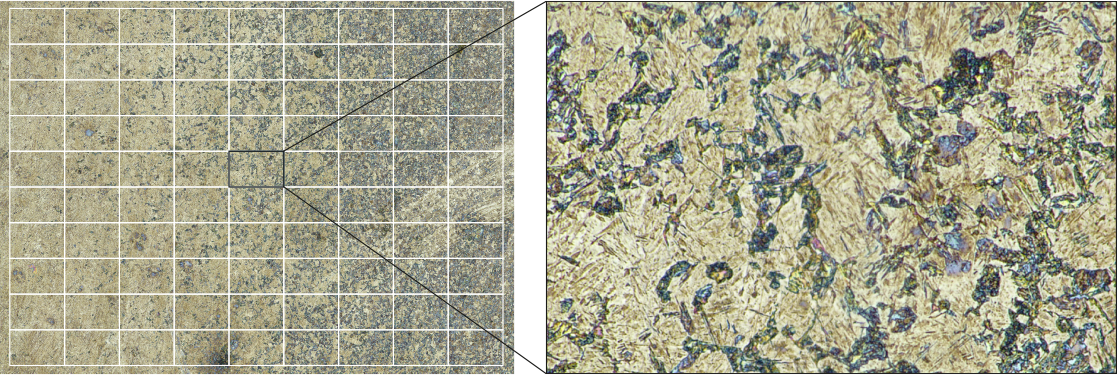

	无限的图像大小无缝拼接可快速创建大型宏观图像，能够在更短的时间内分析大型样品。可随意创建任意大小的宏观图像；唯一的限制是硬盘空间的大小。

无限的图像大小

无缝拼接可快速创建大型宏观图像，能够在更短的时间内分析大型样品。可随意创建任意大小的宏观图像；唯一的限制是硬盘空间的大小。

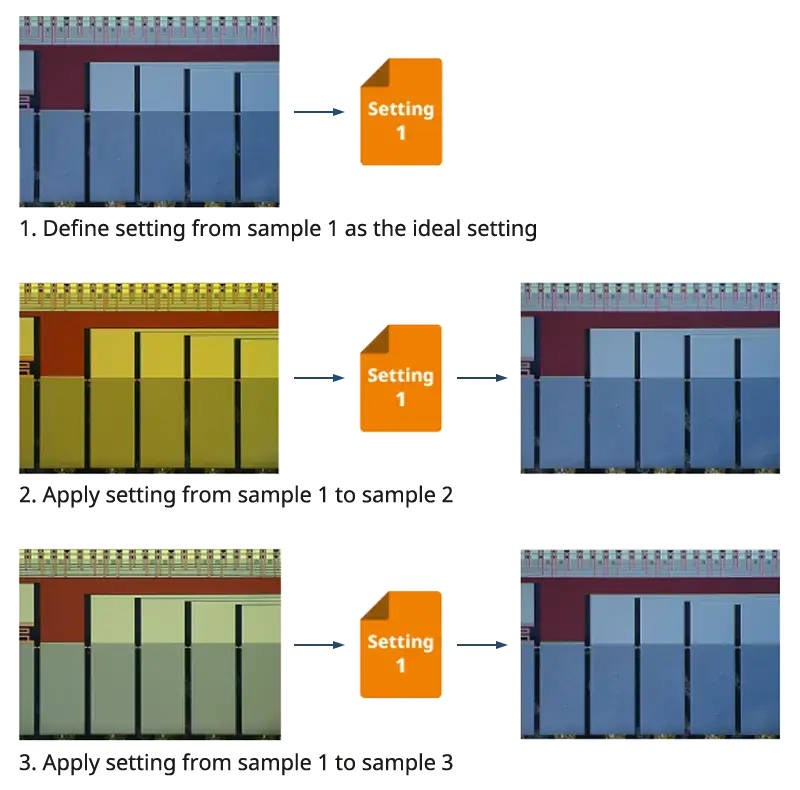

保存和调用观察设置捕获的图像会自动记录观察设置。只需点击一下，即可重复使用条件，以实现成像的一致性和可重复性。

保存和调用观察设置

捕获的图像会自动记录观察设置。只需点击一下，即可重复使用条件，以实现成像的一致性和可重复性。

有保证的*准确度和可重复性

远心光学元件和由Evident技术人员进行的可追溯、有时间标记的校准，既有助于获得精准结果，又易于符合您的计量标准。专业的现场校准和服务计划有助于您以可预测的成本保持DSX2000显微镜的合规性，特别是在购买新系统时以特优价格购买了捆绑的多年计划。

*只有在设备已经按照制造商的规格进行了校准且处于无缺陷状态时，才能提供有保证的准确性和可重复性。校准必须由Evident的技术人员或Evident授权的专家执行。

是否需要协助？

联系我们

规格

DSX2000的技术规格

变焦头			标准（DSX20-SZH）	通用（DSX20-UZH）	DSX20-MZH
光学系统	光学系统		远心光学系统	远心光学系统	远心光学系统
	光学变焦倍率		1X至10X	1X至10X	1X至10X
	光学变焦放大方式		电动	电动	电动
	校准		自动	自动	自动
	物镜转换器		手动滑动式物镜转换器	手动滑动式物镜转换器	电动物镜转盘
	可装载物镜的数量		最多2个物镜	最多2个物镜	最多4个物镜
	准确度和可重复性（X-Y平面）	准确度^*1	±3%	±3%	±3%
	准确度和可重复性（X-Y平面）	可重复性：3 σ_σn-1	2%	2%	2%
	可重复性（Z轴）^*2	可重复性：σ_n-1	1 μm	1 μm	1 μm
相机	图像传感器		1.1英寸1237万像素彩色CMOS图像传感器，全局快门	1.1英寸1237万像素彩色CMOS图像传感器，全局快门	1.1英寸1237万像素彩色CMOS图像传感器，全局快门
	冷却		珀尔帖冷却	珀尔帖冷却	珀尔帖冷却
	帧率		60 fps（最大）	60 fps（最大）	60 fps（最大）
	超级（像素位移模式）		不提供	6000 × 6000 (1:1), 8192 × 6000 (4:3)	6000 × 6000 (1:1), 8192 × 6000 (4:3)
	超高（3CMOS模式)		不提供	3000 × 3000 (1:1), 4096 × 3000 (4:3)	3000 × 3000 (1:1), 4096 × 3000 (4:3)
	超高		3000 × 3000 (1:1), 4096 × 3000 (4:3)	3000 × 3000 (1:1), 4096 × 3000 (4:3)	3000 × 3000 (1:1), 4096 × 3000 (4:3)
	4K模式		3840 × 2160 (16:9)	3840 × 2160 (16:9)	3840 × 2160 (16:9)
	高		1500 × 1500 (1:1), 2048 × 1500 (4:3)	1500 × 1500 (1:1), 2048 × 1500 (4:3)	1500 × 1500 (1:1), 2048 × 1500 (4:3)
	高（2 × 2像素融合）		1500 × 1500 (1:1), 2048 × 1500 (4:3)	1500 × 1500 (1:1), 2048 × 1500 (4:3)	1500 × 1500 (1:1), 2048 × 1500 (4:3)
	全高清模式		1920 × 1080 (16:9)	1920 × 1080 (16:9)	1920 × 1080 (16:9)
照明	彩色光源		LED灯	LED灯	LED灯
照明	使用寿命		60000小时（设计值）	60000小时（设计值）	60000小时（设计值）
观察	BF（明场）		提供	提供	提供
	OBQ（偏斜）		提供	提供	提供
	DF（暗场）		提供 LED四分区环形照明	提供 LED四分区环形照明	提供 LED四分区环形照明
	MIX（明场 + 暗场）		提供 BF + DF同时观察	提供 BF + DF同时观察	提供 BF + DF同时观察
	PO（偏光）		提供	提供	提供
	DIC（微分干涉）		不提供	提供	提供
	SR（阴影浮雕)		提供	提供	提供
	用于对比度设置的机械光圈		提供	提供	提供
	用于焦深的机械光圈		不提供	提供	提供
聚焦	对焦		电动	电动	电动
聚焦	行程		101 mm（电动）	101 mm（电动）	75 mm（电动）

^*1_{需要由Evident或经销商服务技术人员进行校准。为保证XY轴的准确性，需要用DSX-CALS-HR（校准样品）进行校准。}
^*2_{当使用20倍或更高倍率的物镜时。}

物镜			DSX10-SXLOB	DSX10-XLOB	UIS2
物镜
	最大样品高度	DSX20-UZH、DSX20-SZH	50 mm	115 mm	145 mm
	最大样品高度	DSX20-MZH	-	71 mm	101 mm
	最大样品高度（自由角度观察）		50 mm	50 mm	50 mm
	齐焦距离		140 mm	75 mm	45 mm
	总放大倍率^*3		20.9X-146X	43.8X–5845X	26.1X–7307X
	实际视场		18182 × 13317 μm - 260 × 190 μm	8700 × 6300 μm - 64.9 x 47.6 μm	14500 × 10700 μm - 51.9 × 38 μm

^*3_{在27英寸4K显示器上，比例设置：175%，防抖模式：关闭，适合窗口模式。}

载物台	DSX20-TMTS	DSX20-RMTS	DSX20-LMTS	U-SIC4R
XY载物台：电动/手动	电动	电动	电动	手动
XY轴行程	100 mm × 100 mm	行程优先模式：100 mm × 100 mm 旋转优先模式：50 mm × 50 mm	200 mm × 100 mm	100 mm × 105 mm
透射照明	集成（PO、DF、BF、OB模式可选）	不提供	不提供	不提供
旋转角度	不提供	提供行程优先模式：±20° 旋转优先模式：±90°	不提供	不提供
显示旋转角度	不提供	图形用户界面（GUI）	不提供	不提供
最大负载能力	5 kg	5 kg	5 kg	1 kg

机架	DSX20-UF	DSX20-TF
Z轴行程	50 mm（手动）	50 mm（手动）
倾斜观察	不提供	提供：±90°
倾斜角度显示	不提供	图形用户界面（GUI）
倾斜角度方式	不提供	手动，固定/松开手柄

宏观相机
图像传感器	1/2.5英寸彩色CMOS图像传感器，全局快门
图像大小	1:1显示，1944 × 1944 4:3显示，1944 × 1458 全高清显示屏，1920×1458
视场大小（水平）	81 mm 至 ∞

显示器
屏幕尺寸	27英寸/32英寸
分辨率	全高清：1920 × 1080 4K：3840 × 2160

系统合计	正置机架系统	倾斜机架系统
重量（机架、观察头、电动载物台、显示器和操控面板）	54.7 kg	51.7 kg
功耗	100–120V / 220–240 V, 1.1/0 .54A, 50 Hz/60 Hz	100–120V / 220–240 V, 1.1/0 .54A, 50 Hz/60 Hz

软件
PRECiV DSX	包括：设备控制、视频录制、延时成像、大全景图像采集、景深扩展成像、3D图像采集、Z堆栈采集、位置列表导航、优化图像功能、扩展2D测量、3D测量、报告工具、神经网络处理、宏记录器
操作系统	Windows 11，64比特
网络连接	与大多数流行的防病毒软件兼容，允许Windows安全更新，图像可以直接保存到OneDrive
报告制作应用程序	Microsoft 365、Office 2021、Office 2024
可选软件	计数和测量、神经网络训练、材料解决方案（晶粒度、铸铁、相分析、孔隙率、粒度分布、非金属夹杂物、层厚度、涂层厚度）、测量序列。
定制项目	包括：可定制的用户界面，用于创建预定义的工作流程可选项：晶圆导航、特定样品的自动分析

DSX2000物镜

	物镜型号	在显示器上的放大倍率	工作距离（mm）	数值孔径（NA）	*视场 ^1（μm）**
超长工作距离物镜提供透镜和样品之间的长工作距离	DSX10-SXLOB1X ^*2	20.9–146.1X	51.7	0.03	18182 × 13317 μm - 2597 × 1902 μm
	DSX10-SXLOB3X ^*2	43.8–438.4X	66.1	0.09	8658 × 6341 μm - 866 × 634 μm
	DSX10-SXLOB10X ^*2	146.1–1461X	41.1	0.20	2597 × 1902 μm - 260 × 190 μm
高分辨率、长工作距离物镜兼具高分辨率和长工作距离	DSX10-XLOB3X ^*2	43.8–438.4X	30.0	0.09	8658 × 6341 μm - 866 × 634 μm
	DSX10-XLOB10X	146.1–1461X	30.0	0.30	2597 × 1902 μm - 260 × 190 μm
	DSX10-XLOB20X	292.3–2923X	20.0	0.40	1299 × 951 μm - 130 × 95 μm
	DSX10-XLOB40X	584.5–5845X	4.5	0.80	649 × 476 μm - 65 × 48 μm
超长工作距离物镜提供透镜和样品之间的长工作距离	MPLFLN1.25X ^*4	26.1–182.7X	3.5	0.04	14546 × 10654 μm - 2078 × 1522 μm
	MPLFLN2.5X ^*4	39.1–365.3X	10.7	0.08	9697 × 7102 μm - 1039 × 761 μm
	MPLFLN2.5XBD ^*5	39.1–365.3X	8.7	0.08	9697 × 7102 μm - 1039 × 761 μm
	MPLFLN5XBD	73.1–730.7X	12.0	0.15	5195 × 3805 μm - 519 × 380 μm
	MPLFLN10XBD	146.1–1461X	6.5	0.30	2597 × 1902 μm - 260 × 190 μm
	MPLFLN20XBD	292.3–2923X	3.0	0.45	1299 × 951 μm - 130 × 95 μm
	MPLFLN50XBD	730.7–7307X	1.0	0.80	519 × 380 μm - 52 × 38 μm
	MPLAPON50X ^*3	730.7–7307X	0.35	0.95	519 × 380 μm - 52 × 38 μm
	LMPLFLN10XBD	146.1–1461X	10.0	0.25	2597 × 1902 μm - 260 × 190 μm
	LMPLFLN20XBD	292.3–2923X	12.0	0.40	1299 × 951 μm - 130 × 95 μm
	LMPLFLN50XBD	730.7–7307X	10.6	0.50	519 × 380 μm - 52 × 38 μm
	MXPLFLN20XBD	292.3–2923X	3.0	0.55	1299 × 951 μm - 130 × 95 μm
	MXPLFLN50XBD	730.7–7307X	3.0	0.80	519 × 380 μm - 52 × 38 μm

_{*1 放大倍数和视场基于27英寸4K显示器，比例设置：175%；防抖模式：关闭；适合窗口模式；图像宽高比：4：3。}
_{*2 DSX10-SXLOB1X、3X、10X和DSX10-XLOB3X不支持偏光（PO）观察。}
_{*3 MPLAPON50X不支持暗场（DF）、MIX或阴影浮雕（SR）观察。}
_{*4 MPLFLN1.25X和2.5X不支持暗场（DF）、MIX、偏光（PO）、微分干涉（DIC）或阴影浮雕（SR）观察。}
_{*5 MPLFLN2.5XBD不支持偏光（PO）或微分干涉（DIC）观察。}
