Provádějte účinné a efektivní analýzy technické čistoty pomocí 3 přidaných funkcí

作者  -

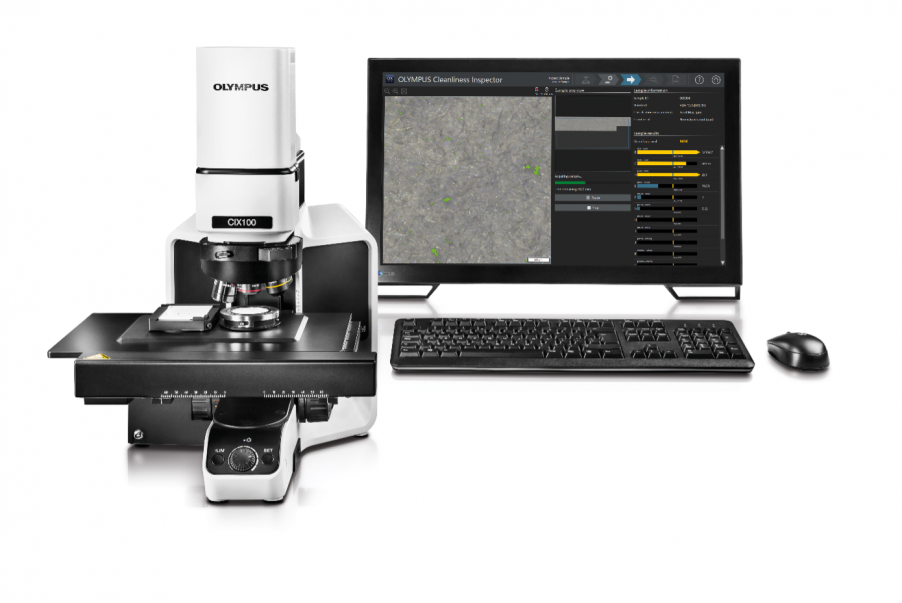

Automatizovaný systém pro analýzu technické čistoty vyráběných komponent

Systém OLYMPUS CIX100 je na klíč dodávané řešení určené pro kontrolu a analýzu technické čistoty vyráběných komponent a dílů. Hardware i software systému jsou optimalizovány tak, aby vás hladce provedly procesem analýzy čistoty od přípravy vzorku až po vytvoření protokolu.

V předchozích příspěvcích jsme se zabývali tím, jak systém poskytuje spolehlivé a opakovatelné výsledky pro podnikové a průmyslové standardy, poskytuje rychlý pracovní postup kontroly a nabízí intuitivní uživatelské rozhraní pro operátory všech úrovní dovedností. Naši inženýři soustavně vydávají nové aktualizace softwaru, které proces analýzy čistoty dále zefektivňují.

Zde jsou tři přidané funkce softwaru CIX™ verze 1.5.2, díky kterým bude váš proces analýzy technické čistoty ještě účinnější:

1. Přímá kontrola více vzorků po dávkovém skenování.

Pro zkrácení doby inspekce v rutinních aplikacích nyní skenování s více vzorky obsahuje režim, ve kterém můžete přímo kontrolovat výsledky inspekce všech naskenovaných vzorků. Nejdříve proběhne nasnímání za stejné konfigurace jako kontrola, obvykle se shodným nastavením pro všechny vzorky, což šetří čas. Volitelně je však možné definovat pro jednotlivé vzorky individuální nastavení. Po nasnímání více vzorků můžete u každého vzorku přezkoumat a zkontrolovat jednotlivé detekované částice.

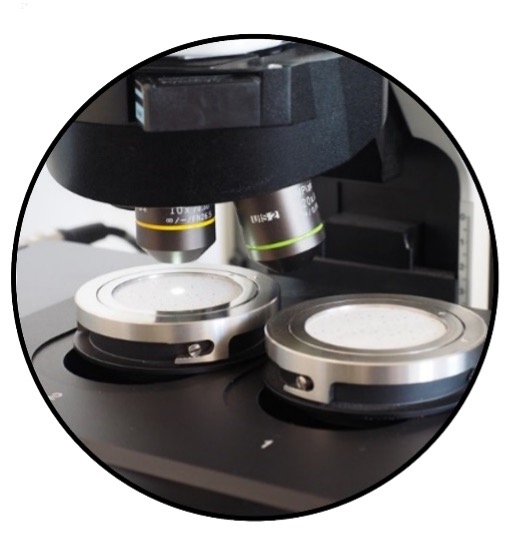

Snímání více vzorků pro účely analýzy technické čistoty vyráběných komponent

Snímání více vzorků

2. Automaticky přizpůsobte oblast kontroly různým velikostem membrány.

Výchozím vzorkem v systému OLYMPUS CIX100 je filtrační membrána o průměru 47 mm. K dispozici jsou také speciální držáky vzorků pro membrány o průměru 25 mm a 55 mm. Software nyní obsahuje předvolby inspekční oblasti přizpůsobené viditelným sekcím různých velikostí membrány, což vám umožňuje automaticky upravit velikost skenování kliknutím na tlačítko. To šetří čas, protože není nutné hledat středovou polohu vzorku a upravovat oblast kontroly ručně.

Snímání více vzorků pro účely analýzy technické čistoty vyráběných komponent

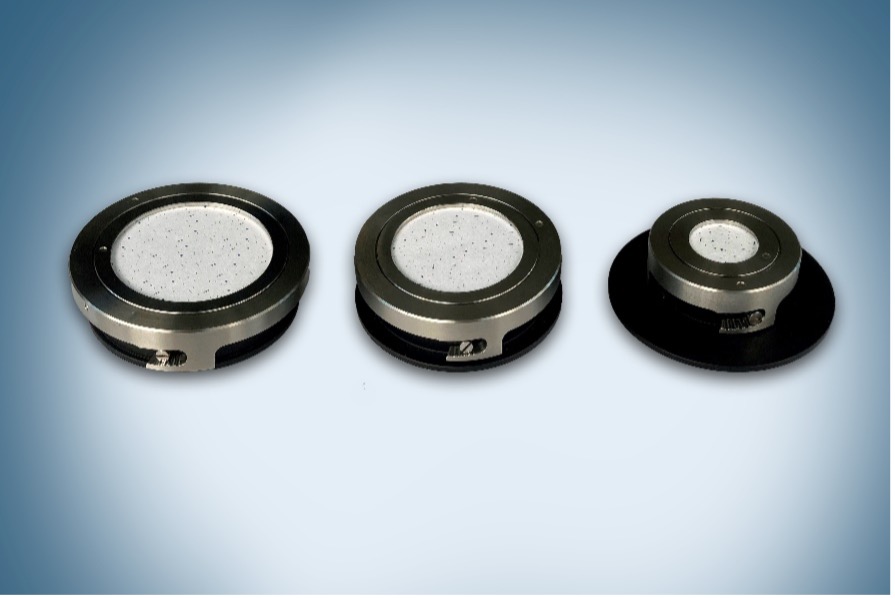

Snadné provádění analýzy technické čistoty pomocí membránových filtrů různých velikostí v systému OLYMPUS CIX100

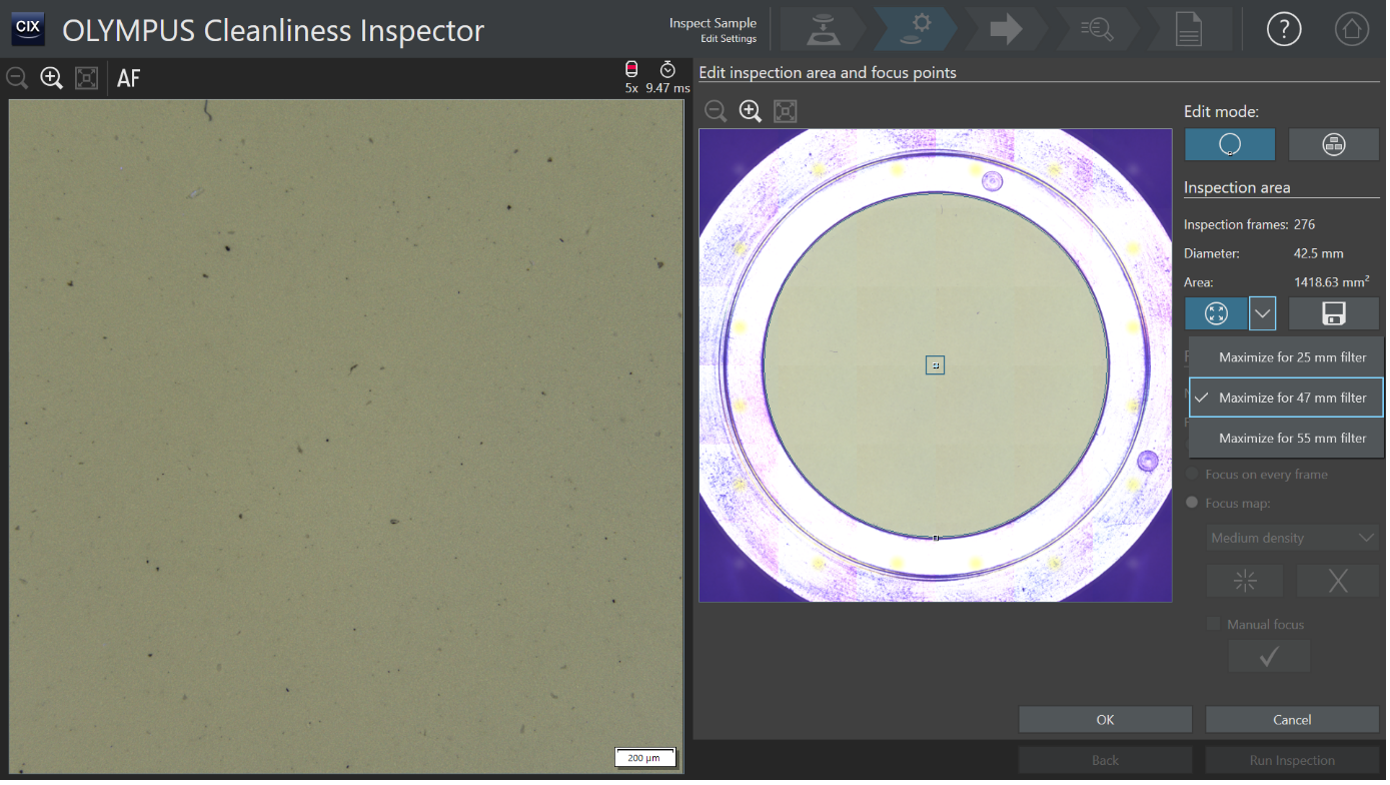

Oblast kontroly na membránových filtrů v rámci pracovního postupu analýzy technické čistoty

Upravte oblast kontroly tak, aby vyhovovala různým velikostem membrány kliknutím na tlačítko

3. Kontrola obdélníkových oblastí.

Systém OLYMPUS CIX100 je optimalizován pro kontrolu prováděnou pomocí kruhových filtračních membrán. Verze softwaru 1.5.2 systému nyní umožňuje použít i obdélníkové oblasti kontroly. Možnost provádět kontrolu u obdélníkových oblastí zvyšuje všestrannost systému a umožňuje používat různé standardy technické čistoty.

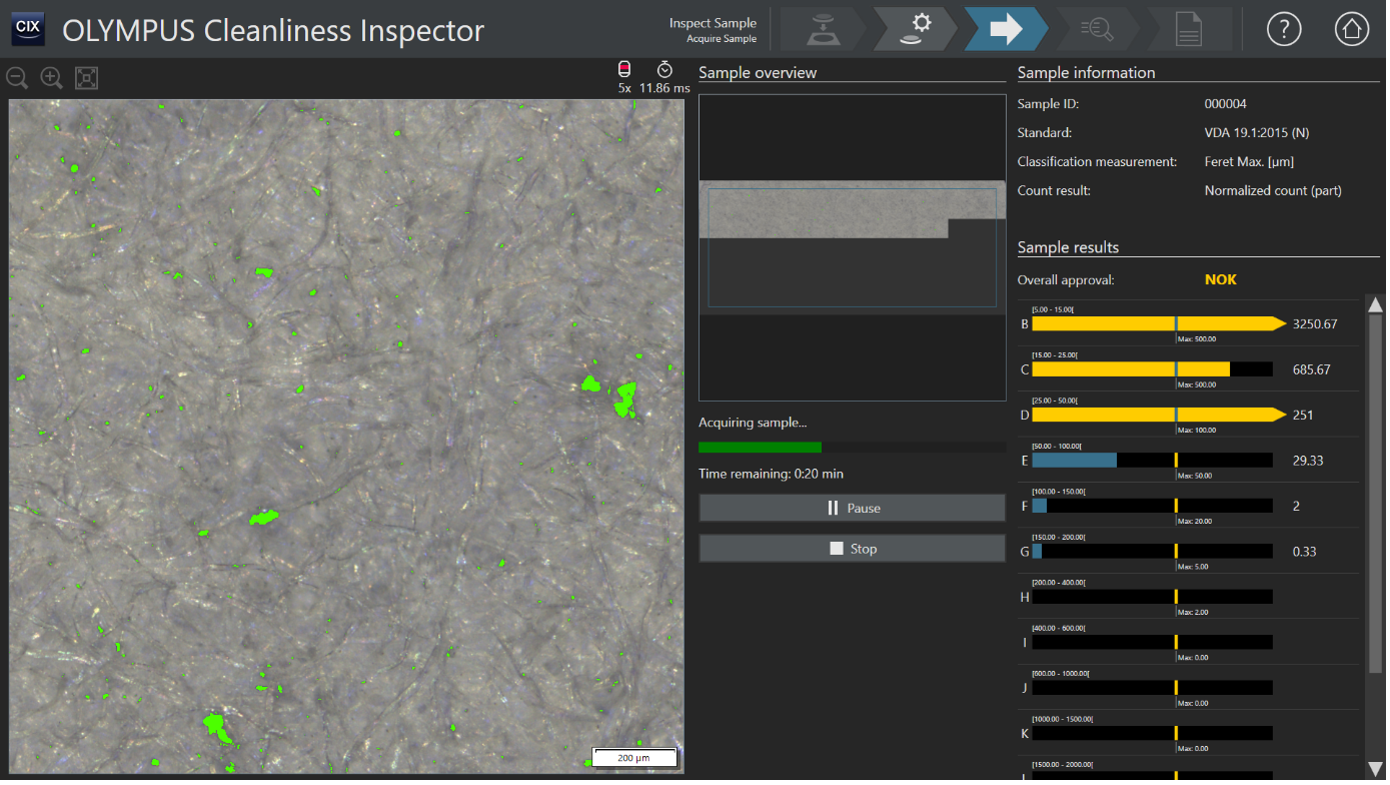

Zkoušení technické čistoty automobilových dílů podle normy VDA 19.1

Software získá data z obdélníkové oblasti kontroly

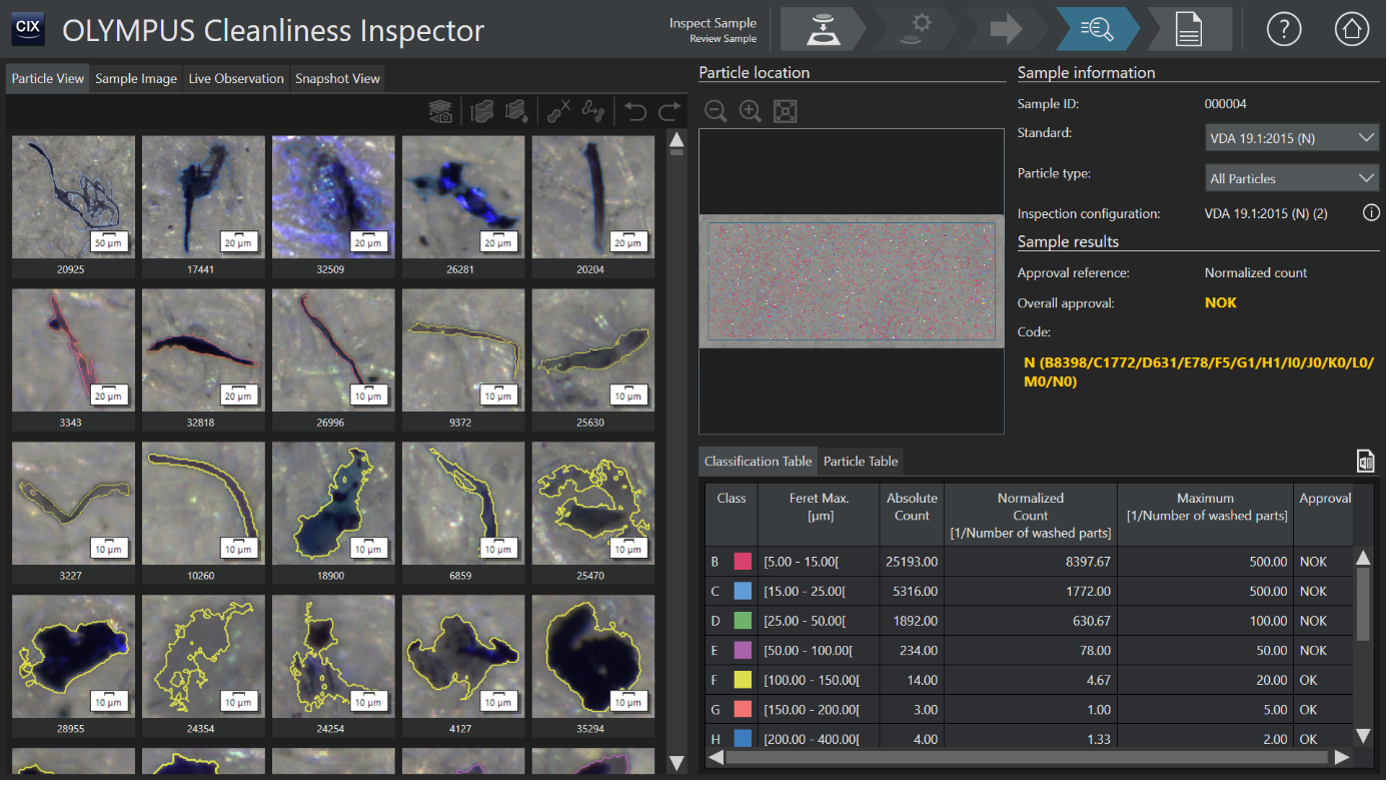

Částicová analýza technické čistoty automobilových dílů

Částicová analýza vzorku po pořízení dat z obdélníkové oblasti kontroly
