Mikroskop představuje všestranný nástroj používaný k zvětšení a pozorování celé škály subjektů, jejichž detaily jsou pro pozorování pouhým okem příliš malé. Přestože jsou mikroskopy často spojovány hlavně s biologickým výzkumem, v oblasti průmyslových kontrol hrají klíčovou roli.
Vezměme v úvahu kontroly čistoty součástí , kde vyráběné součásti nebo kapaliny musí splňovat vysoké standardy kvality pro kontrolu kontaminace. Výrobní procesy mohou způsobit přenos úlomků, nečistot nebo vláken na jednotlivé součásti. Pokud nejsou mikroskopické zbytky na součástech pečlivě kontrolovány, mohou ovlivnit výkon nebo bezpečnost konečného zařízení.
Pozorování těchto nepatrných částic a vláken pomocí mikroskopů a příbuzných systémů umožňuje inspektorům získat o kontaminantech řadu vizuálních informací vyžadovaných normami technické čistoty. Tento příspěvek popisuje čtyři způsoby, jak snímek(pořízený pomocí mikroskopu) vydá za tisíc slov při kontrolách čistoty součástí.
1. Zjištění přesného počtu částic.
Přesný počet částic představuje kvantitativní vyjádření úrovně kontaminace různých vzorků. Tento údaj je užitečný například během optimalizace výrobního procesu za účelem snížení kontaminace. Jednoduše se podívejte na počet kontaminantů, abyste zjistili, jak dobře optimalizace fungovala.
V závislosti na normě použité pro kontrolu a na testovaném filtru je také třeba normalizovat naměřený počet částic podle referenční hodnoty. Tím opět získáte srovnávací hodnotu, která vám umožní porovnat více měření, i když zkoumané vzorky nejsou stejně velké.
Mikroskopické systémy, které počítají částice na každém snímku, poskytují přesný počet částic. Snímky zachycené mikroskopem zároveň odhalují také složení, tvary a barvy každé jednotlivé částice. To umožňuje ověřit automaticky generované výsledky pomocí pohledové kontroly snímků. Pozorování rozličných morfologických vlastností částic vám umožní rozlišit částice od vláken i kovové částice od těch nekovových.

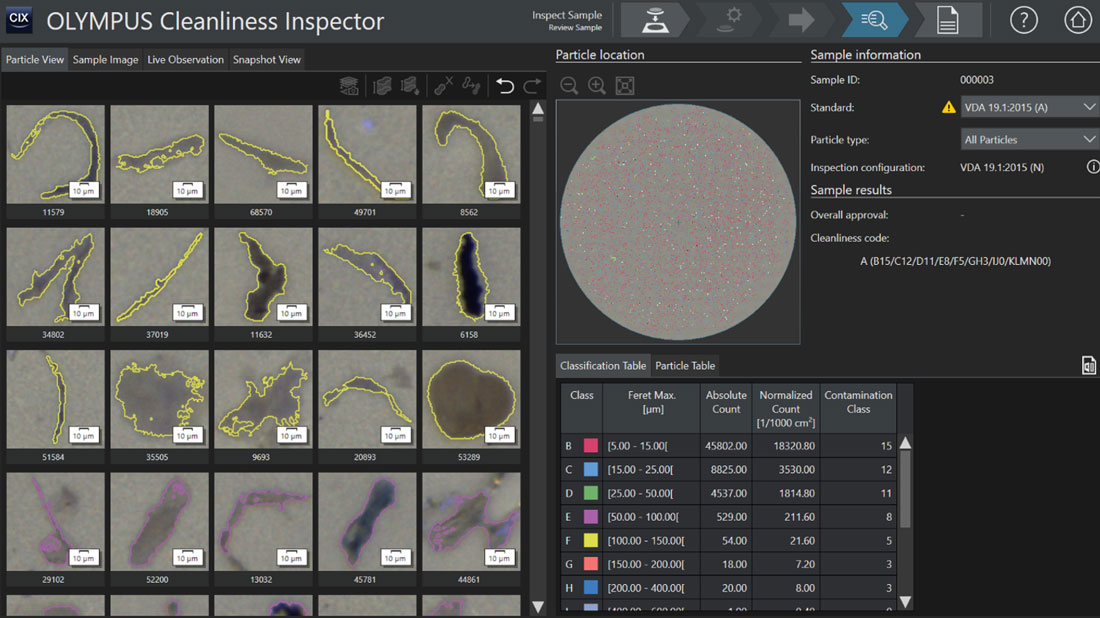

Snímky částic zachycených mikroskopovým systémem pro kontrolu technické čistoty OLYMPUS CIX100.
2. Ověření druhů částic.
Kovové částice se oproti těm nekovovým vyznačují vyšší tvrdostí, pro zkoumané komponenty proto představují větší potenciální riziko. Jelikož kovové částice vytvářejí odlesky v důsledku jejich vyšší odrazivosti, některé systémy jsou schopny automatizovat detekci odrazivých a neodrazivých částic v rámci jediného skenování. Je však velmi důležité tyto výsledky vizuálně ověřovat.
Mikroskopické systémy, které zobrazují skutečnou barvu částic, umožňují potvrdit, zda je částice kovová, protože zobrazují detaily, jako je kovový lesk typický pro určité kovy. Princip tohoto postupu vám objasní náš příspěvek Ověřujte kovové částice prohlížením částicové kontaminace v reálných barvách.

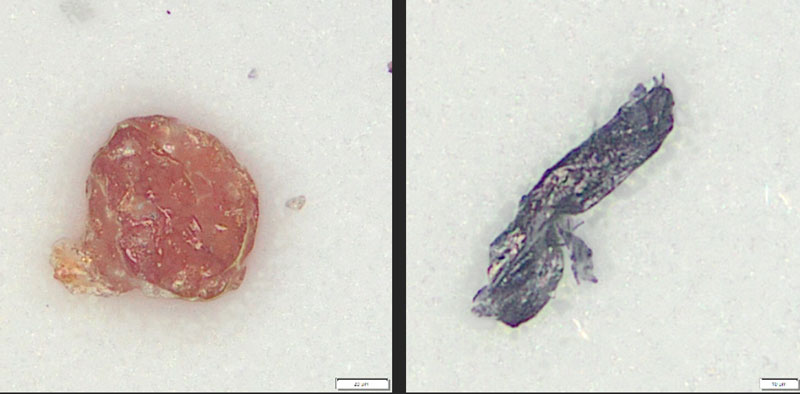

Částice zobrazeny ve skutečných barvách pomocí systému pro kontrolu technické čistoty CIX100.
3. Určení zdroje kontaminantů.
Detailní snímek částic vám může pomoci také s určením zdroje kontaminace.
Například odhalíte shodu mezi barvou vlákna a barvou pracovních oděvů nebo čisticích hadříků, které v provozovně používáte. Jiný příklad: otupené hrany ocelové částice zjištěné v oleji mohou nasvědčovat tomu, že částice několikrát prostoupila celým systémem.
Pozorováním částic pod mikroskopem získáte vizuální důkazy, které vám pomohou odhalit základní příčinu kritických problémů a zavést včasná nápravná opatření.

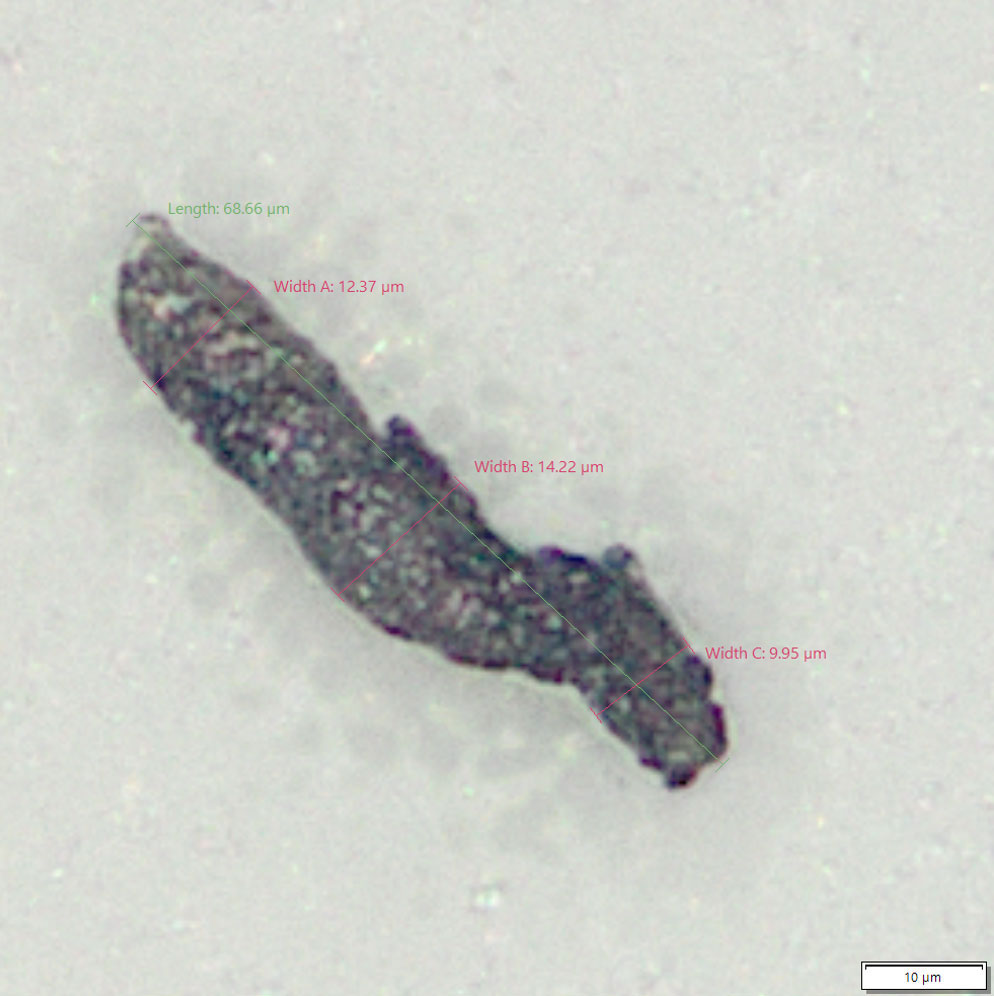

Detailní snímek částice zachycen systémem pro kontrolu technické čistoty CIX100.
4. Tvorba srozumitelných protokolů.
Textové protokoly jsou srozumitelné zejména samotným technickým pracovníkům, kteří danou kontrolu prováděli. Zatímco management, specialisté finančního oddělení a ostatní exekutivní pracovníci lépe porozumí spíše ilustrovaným protokolům.
Systém, který podporuje oba druhy protokolů zároveň, je vůbec nejefektivnější, obzvláště pak je-li vybaven šablonami pro normované protokolování dle požadavků národních a mezinárodních směrnic.

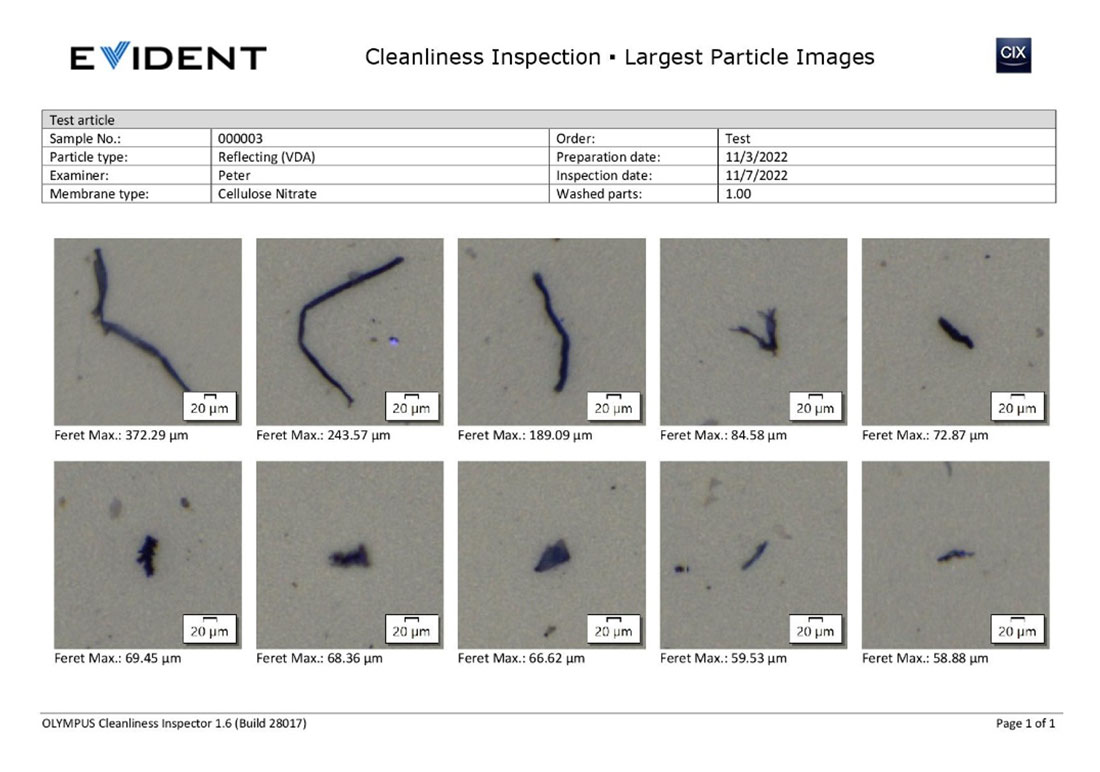

Část protokolu kontroly technické čistoty zobrazující mikroskopové snímky částic a vláken. Protokoly vytvářené systémem pro kontrolu technické čistoty CIX100 obsahují text i snímky, proto jsou výsledné dokumenty dobře srozumitelné.
Provádějte včasné kontroly technické čistoty se systémy na klíč

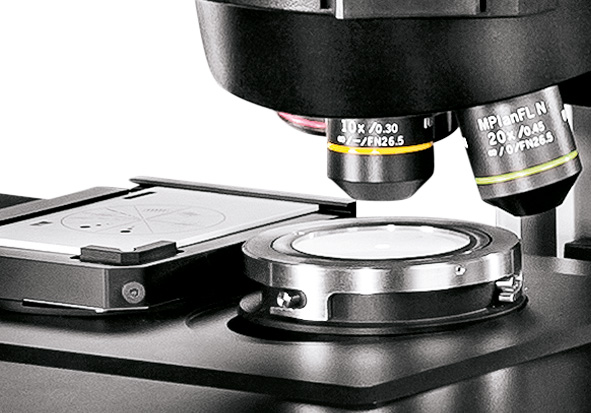

Je sice pravda, že mikroskopová analýza přináší mnoho výhod pro kontrolu technické čistoty, ne každý mikroskopový systém však poskytuje tu samou výbavu. Řešení na klíč, jakým je například systém CIX100, dokáže zvýšit reprodukovatelnost a zrychlit pracovní postupy všech fází vaší kontroly technické čistoty od začátku do konce, aniž by kladl jakékoli nároky na dovednosti operátorů díky intuitivnímu uživatelskému rozhraní.
