Los tubos (o tuberías) de diámetro pequeño son usados en varias aplicaciones; pero, la inspección de sus soldaduras plantea ciertos desafíos. En primer lugar, estas tuberías se encuentran frecuentemente ubicadas en áreas de acceso limitado. Esto se complica aún más cuando las tuberías y las soldaduras están hechas de material austenítico.
Los fabricantes usan aceros inoxidables austeníticos debido a su resistencia frente a varios tipos de corrosión. En el caso de los tubos de pequeña dimensión, puede que se use simplemente una capa de material austenítico para revestirlos y reducir costos (Esp. costes); sin embargo, cuando se sueldan secciones de tuberías, se usa material austenítico. Las soldaduras que derivan deben ser inspeccionadas; pero, como el acero inoxidable austenítico presenta una atenuación elevada, la inspección por ultrasonido puede revelarse compleja.

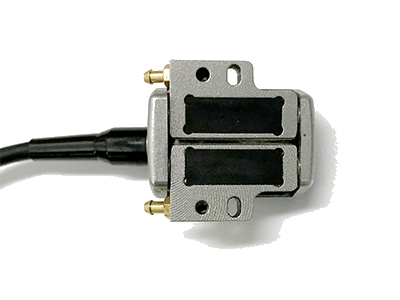

Hemos desarrollado una solución que simplifica la inspección de soldaduras de material austenítico en tuberías de diámetro pequeño: nuestra sonda PA de matriz lineal dual A25 de 5 MHz, la cual se dota de dos aberturas de 12 mm × 5 mm y una serie de 16 elementos integrada en una sola estructura con un cable. Junto con el escáner COBRA®, esta solución ofrece cinco ventajas que otorgan facilidad y rapidez durante las inspecciones de soldaduras de diámetro pequeño hechas de material austenítico.
1. Inspección de tuberías con poca accesibilidad

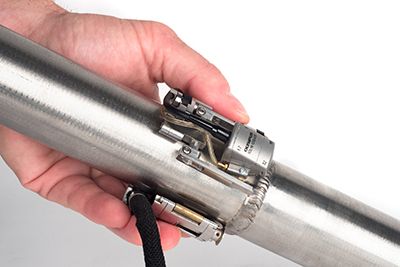

El diseño delgado de la sonda, que ocupa un espacio mínimo de 20,5 mm, permite que el escáner COBRA inspeccione tuberías en espacios reducidos/estrechos. Agregue o retire algunos enlaces para ajustar el escáner al diámetro de la tubería. El mecanismo a resorte proporcionará una fijación segura.
2. Excelentes resultados al inspeccionar materiales complejos de elevada atenuación

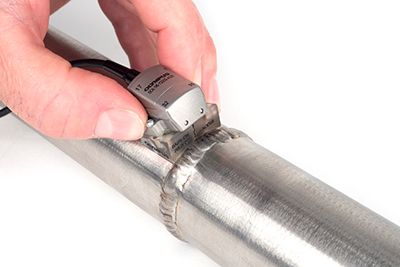

La sonda A25 utiliza la técnica longitudinal de emisión-recepción (TRL) para separar las sondas de emisión y recepción. El uso de sondas separadas minimiza la vulnerabilidad ante la presencia de ruido y atenuación del material, lo que las hace idóneas para inspeccionar materiales austeníticos. La sonda A25 está destinada a materiales austeníticos que no pueden ser inspeccionados con sondas de matriz lineal 1D y suelas de onda transversal, asimismo puede ser usada en inspecciones adicionales para la calificación unilateral de soldaduras de acero al carbono.
3. Adaptación a un rango de dimensión de tuberías de diámetro pequeño

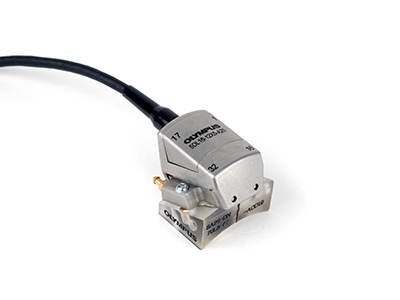

La sonda A25 posee un sistema innovador que permite a sus dos matrices adaptarse al ángulo de tejado/techo de la soldadura para un funcionamiento óptimo en cada diámetro de tubería. Las suelas (zapatas) cubren los diámetros estándar de las tuberías de 1,05 a 4,5 pulgadas.
4. Compatibilidad con los detectores de defectos OmniScan®

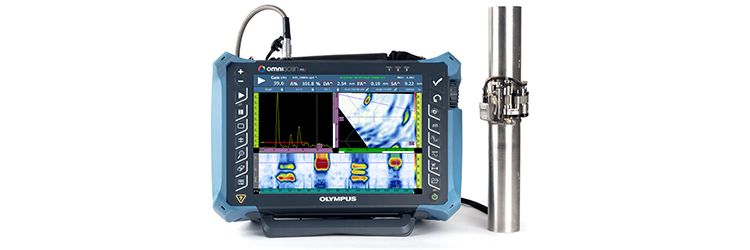

La sonda es compatible con el detector de defectos OmniScan SX, lo que crea una solución con una óptima relación precio-rendimiento para inspeccionar soldaduras hechas de material austenítico. Los parámetros de la sonda y las suelas (zapatas) son seleccionables en el software SetupBuilder, lo que facilita la creación de las leyes focales.
5. Biblioteca de archivos de leyes
La sonda es suministrada con una biblioteca de archivos de leyes para suelas (zapatas) estándar dedicadas a los diámetros de tuberías ANSI, en función de las velocidades en acero al carbono, acero inoxidable, y aleaciones de Inconel®.
