Escaneo maestro en soldaduras de tuberías gracias a esta herramienta versátil

作者  -

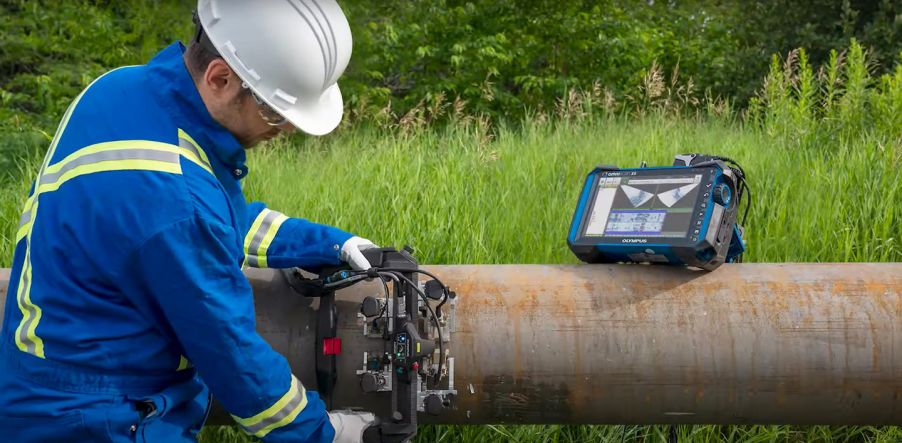

Inspector de soldaduras trabajando con tuberías de acero, el detector de defectos por ultrasonido multielemento (Phased Array) OmniScan X3 y el escáner para cordones de soldadura longitudinales AxSEAM

Cuando se diseñó el escáner AxSEAM™, se aplicó la estrategia de ponerse en el lugar de un inspector en campo. El objetivo era hacer que el escaneo de tuberías sea lo más fácil posible mediante la resolución de problemas típicos que ralentizan y complican el trabajo de los inspectores.

El pedido de los inspectores de tuberías respondido con el escáner AxSEAM

Después de consultas llevadas con inspectores de tuberías, se compiló una lista de quejas frecuentes asociadas al escaneo de cordones de soldadura circunferenciales y longitudinales cuando se emplean las técnicas de ultrasonido multielemento (Phased Array) y de difracción de tiempo de vuelo (TOFD). Y, para ofrecer una solución directa a estos problemas, se compusieron las características del escáner AxSEAM.

  1. Resistencia y soportes de sonda sin herramientas para prevenir levantamientos o desvíos

    Primero, el equipo de diseño abordó y resolvió el problema de los soportes de sonda complicados y poco fiables. Los soportes de sonda del escáner AxSEAM han sido completamente desarrollados para facilitar la instalación de sondas, ajustar la compensación del índice y adquirir datos ultrasónicos fiables.

    Optimizaciones clave:

    • Un enganche mantiene elevados los soportes durante las manipulaciones de la sonda y la suela (zapata).
    • Estos soportes presentan un mecanismo retráctil y pivote para evitar que la sonda se levante y se desvíe durante el escaneo, lo que ayuda a garantizar un acoplamiento constante.

    Tan sólo con verlos en acción, permitirá apreciar la facilidad de los ajustes. En el siguiente video de Olympus en todo el mundo, visualice cómo Brandon Reitz, ingeniero principal de aplicaciones, ofrece una breve demostración:

    对不起,您所在的区域不支持播放这条视频

    Si bien los soportes de sonda son flexibles, también son estables y duraderos. Los inspectores de ensayos ultrasónicos Phased Array (PA), que han usado el escáner en campo, han notado su resistencia (robustez). El diseño de este escáner está destinado a resistir las exigentes demandas de los trabajos de inspección de tuberías.

  2. Eficiencia de escaneos mejorada para prevenir nuevos escaneos

    Otra de las innovaciones exclusivas del escáner AxSEAM es su módulo ScanDeck™. Con una posición central y directa, similar a la de un tablero, el módulo proporciona luces de advertencia dedicadas a la velocidad de escaneo excesiva o la falta de acoplante; esto a fin de garantizar que los datos adquiridos sean fiables y no se pierda ninguno. Puesto que los inspectores pueden concentrarse en el escáner y no tienen que mirar el instrumento de adquisición para la validación, el trabajo de escaneo es mucho más sencillo.

    En términos de suavidad, las ruedas magnéticas moldeadas en caucho también favorecen tanto el acoplamiento del escáner sobre la tubería como el desplazamiento fluido, lo que reduce cualquier esfuerzo por parte del operador.

    El video a continuación ofrece una descripción general de las características prácticas del escáner AxSEAM, cuyo objetivo es facilitar el trabajo de los inspectores de tuberías:

    对不起,您所在的区域不支持播放这条视频
  3. Fácil transición entre cordones longitudinales, circunferenciales y diámetros tubulares diversos

    Con el escáner AxSEAM en campo, puede que el inspector no requiera de otro escáner. Su ajuste sin herramientas significa rapidez en...

    • la adaptación a diferentes diámetros de tubería, y
    • la alternación entre escaneos para cordones de soldadura longitudinales y circunferenciales.

    Los inspectores pueden usar el escáner AxSEAM para inspeccionar una amplia gama de diámetros de tuberías:

    • Soldadura longitudinal: En tuberías de diámetro externo que va desde 152,4 mm (6 pulg.) hasta placas planas metálicas.
    • Soldadura circunferencial: En tuberías de diámetro externo tan pequeño como de 114 mm (4,5 pulg.) con dos sondas o de 254 mm (10 pulg.) con cuatro sondas.

    Los cuatro soportes de sonda permiten una detección rápida por ultrasonido multielemento (Phased Array, PA) o ultrasonido convencional (UT), así como un examen de las regiones de interés (ROI) mediante el método de enfoque total (TFM), sin necesidad de cambiar las sondas.

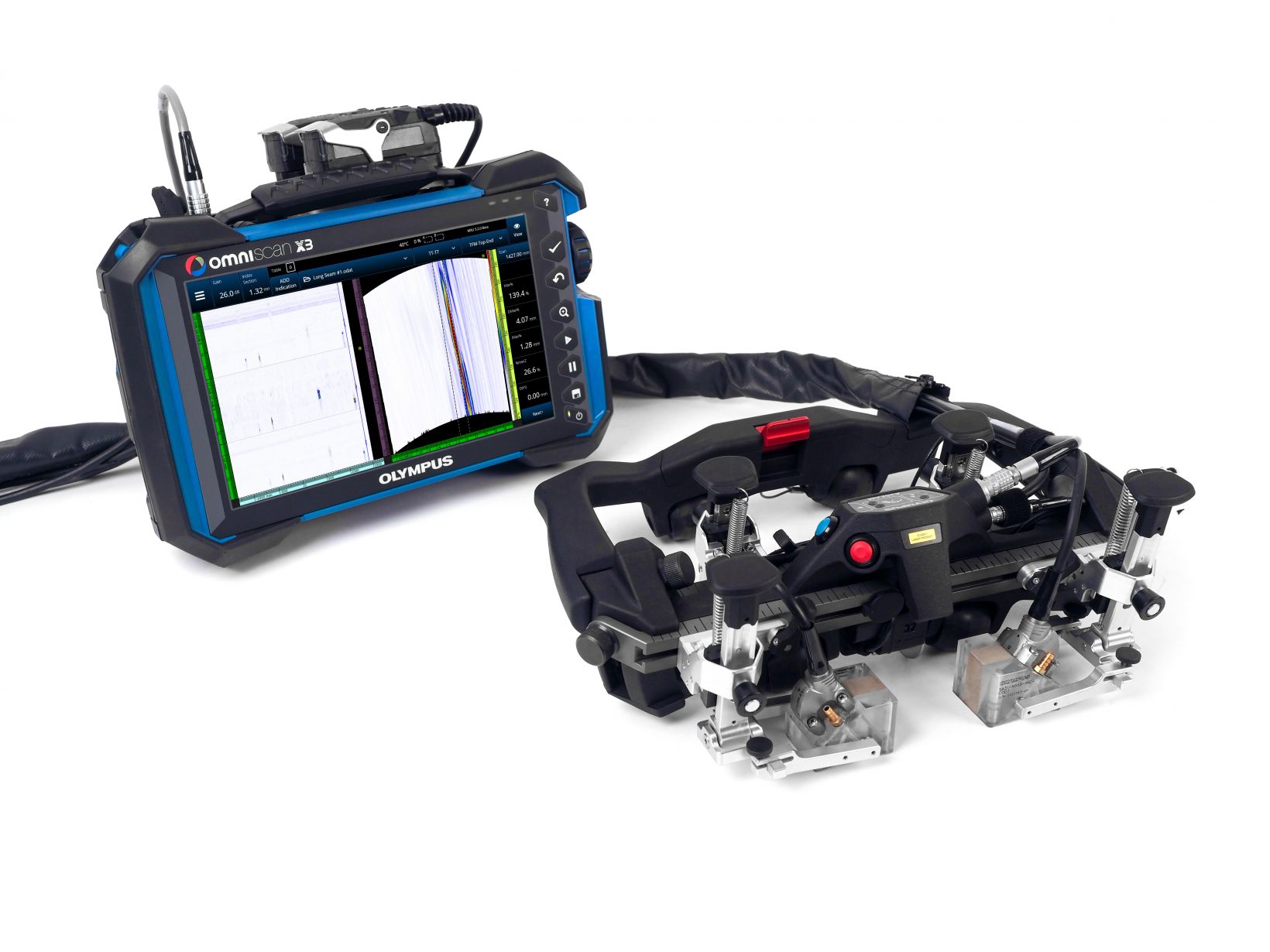

    La unión OmniScan X3 con AxSEAM para inspeccionar soldaduras en tuberías de acero

    Cuando se usa el detector de defectos por ultrasonido multielemento (Phased Array) OmniScan X3, el escáner AxSEAM puede ejecutar inspecciones con las técnicas PA, TOFD y TFM usando las mismas sondas.

    Esta versatilidad también contribuye a cubrir el aspecto número 4.

  4. Deshacerse de equipamiento engorroso y demasiado complejo

    Tal como menciona Brandon Reitz en su video «Inspección eficiente de cordones de soldaduras longitudinales», el escáner AxSEAM se dota de un «diseño robusto y ergonómico que es liviano y fácil de manejar».

    El escáner AxSEAM y sus accesorios se albergan en una estructura compacta. Esto significa que el inspector de END posee lo necesario para llevar a cabo escaneos de tuberías por ultrasonido multielemento (Phased Array, PA) sin que un equipamiento voluminoso lo agobie, ya sea en campo o entre desplazamientos.

    Para captar completamente el concepto de óptima portabilidad, versatilidad y simplicidad de este escáner, experimentarlo de forma práctica es la mejor manera. Si está interesado en una demostración, comuníquese hoy con su representante local de Olympus.
