El software de soporte de medición STM7-BSW dedicado a los microscopios de medición favorece en mayor medida la eficiencia de las inspecciones. Es posible capturar y proyectar imágenes, observar y medir, como también generar informes; todo ello desde la misma pantalla.
Es fundamental visualizar las imágenes resultantes de su microscopio de medición de forma clara y fácil. Este software ha sido creado para ofrecerle esto y le ayudará a ejecutar mediciones complejas con una mayor precisión. Asimismo, le permitirá sacar provecho de las cámaras microscópicas digitales.

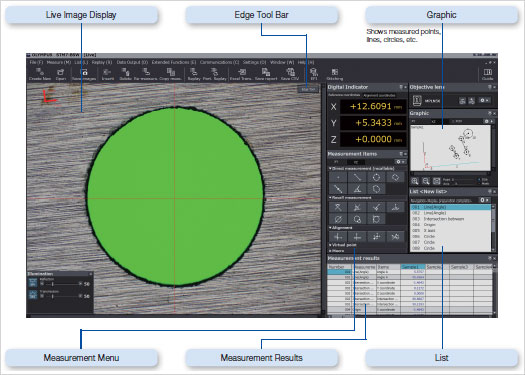

Ejemplo de la interfaz del software STM7-BSW
DP28
| DP23
|
STM7-CU
|

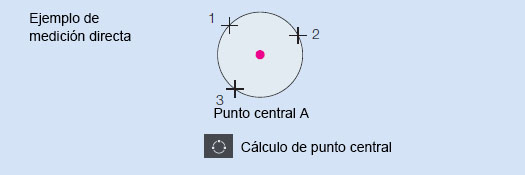

Medición directa

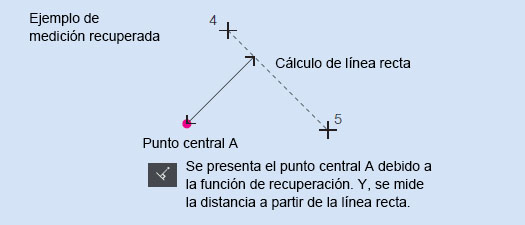

| Medición recuperadaDespués de que las coordenadas han sido medidas y calculadas, es posible usarlas nuevamente en mediciones posteriores. Esto suprime la necesidad trabajar dos veces en los mismos parámetros y favorece un flujo de trabajo más eficiente. |
Medición del punto virtualEs posible medir intersecciones, puntos centrales, longitudes y una variedad de otros parámetros al dibujar líneas rectas y círculos, los cuales pueden ser determinados para que permanezcan como puntos de referencia en las imágenes adquiridas de las muestras. | Medida de alineaciónTanto el origen como el eje X son determinados con respecto a la muestra, lo que permite medirla incluso cuando no está alineada con la platina. |
Eje original | Nuevo eje |
Los microscopios de medición convencionales trabajan a partir del plano XY, directamente desde la parte superior. Sin embargo, en respuesta a las demandas de los usuarios, se ha incorporado en el microscopio STM7-BSW una función de medición del plano XZ a fin de medir secciones transversales ofrecidas en forma de perspectiva lateral. Gracias a ello, las mediciones que solían ser difíciles ahora son mucho más fáciles, como las mediciones de radios en secciones verticales de objetos hemisféricos o la medición de la profundidad de surcos/ranuras con bases curvas respecto a una línea de referencia. | |
Medida R de una muestra hemisférica | Medición de altura de un surco (ranura) desde su base y la línea de referencia |
La alineación y los otros procedimientos de medición que se usan con frecuencia pueden ser combinados y asignados a un solo botón de macro, lo que elimina la necesidad de comenzar desde cero cada vez que se configura el microscopio.

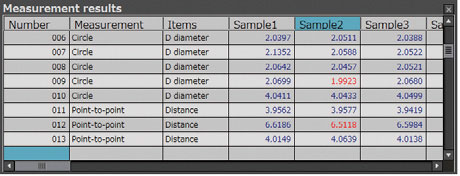

Las mediciones pueden repetirse fácilmente en función de un flujo de trabajo registrado con tan sólo determinar el desplazamiento de la platina y las coordenadas en respuesta a un mensaje de software. Esta función puede usarse para ejecutar de forma repetida la misma medición en la misma muestra o en diferentes versiones de dicha muestra. |
Esta función muestra la dirección y la distancia hasta el siguiente punto de medición, lo que reduce confusiones en el operador. Además, la función elimina la necesidad de verificar cada vez el siguiente punto de medición en el diagrama, lo que acelera el flujo de trabajo a través de una serie de mediciones reproducibles. |
Esta función detecta los bordes de la muestra para luego adquirir y medir automáticamente sus coordenadas. Por consiguiente, ya no se requiere designar las coordenadas y esto minimiza la subjetividad. La detección automática de bordes también cuenta con un temporizador que permite adquirir las coordenadas en un tiempo específico y admite el uso de un conmutador de pedal que permite al operador concentrarse en las operaciones de medición sin quitar abandonar las empuñaduras de la platina.
Detección automática de bordes dentro del círculo | Detección automática multipuntos de bordes |
Las rebabas metálicas y otros puntos anormales pueden excluirse de forma automática durante la detección de bordes. Esto permite un cálculo coherente de los valores medidos, independientemente del estado de la muestra. Los puntos excluidos como anormales también pueden ser visualizados en la pantalla bajo diferentes colores.
Muestra con punto anormal | Eliminación de puntos anormales |
La intensidad de la luz del microscopio puede mantenerse mediante un control de software preciso. Los parámetros de intensidad de la luz también pueden ser almacenados al grabar un flujo de trabajo destinado a la reproducción de la medición. Esto permite desarrollar mediciones bajo las mismas condiciones durante la repetición o detección automática de bordes. |

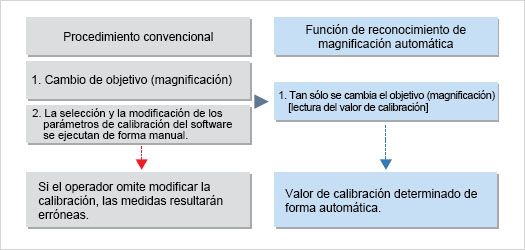

El uso del portaobjetivos giratorio codificado, los valores de calibración establecidos previamente pueden ser recuperados de forma automática al cambiar de objetivo. Esto le permitirá estar seguro de que la escala correcta se muestra en la pantalla.
Organice varias imágenes en mosaico para capturar una única imagen de gran área y alta magnificación. Debido a que las imágenes están organizadas en mosaico en función de los datos de coordenadas, el sistema es capaz de producir imágenes altamente fiables.
La función EFI es eficaz para obtener imágenes bien enfocadas a partir de muestras dotas de una forma superficial compleja e irregular. Genere una sola imagen con puntos focales alineados en todas las posiciones.
Simplemente procese múltiples imágenes con diferentes posiciones de puntos focales mientras desplaza el eje Z, o use el modelo motorizado para una composición de imagen automatizada.
Artículo | Configuraciones del sistema |
---|---|
CPU | Procesadores Intel Core i3 de 3 GHz o más con una cámara STM7-CU; se requiere un Intel Core i5 o equivalente o superior con cámaras DP23/DP28 |
Memoria | Con una cámara STM7-CU, se requiere 4 GB o más; pero con las cámaras DP23/DP28, se requiere 8 GB o más (se recomienda 16 GB). |
Espacio disponible HD |
Espacio de disco duro de 100 GB o más para la instalación
Se recomienda el disco duro SSD para la adquisición de imágenes a alta velocidad |
Tarjeta gráfica | Tarjeta gráfica disponible para resolución de 1980 x 1080 y color de 32 bits |
Lector | Unidad DVD |
Dispositivo de entrada al PC | Ratón de dos botones (se recomienda un ratón de tres botones con rueda.). Teclado. |
Sistema operativo | Windows 10 Pro/Pro para las estaciones de trabajo (64 bits) |
Navegador de web | Internet Explorer 11 |
* También son compatibles: Microsoft Office 32 bits o 64 bits 2013/2016/2019/2021/365 (SAC).
