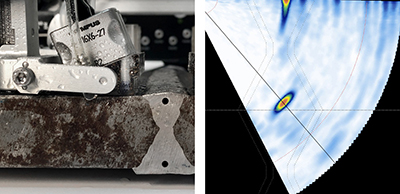

Las aleaciones metálicas austeníticas y a base de níquel dedicadas a las soldaduras, como también otros materiales anisotrópicos de grano grueso, afectan la propagación del ultrasonido. Esto genera distorsión o dispersión de haz, conversiones de modo y una atenuación incrementada de manera significativa que dan como resultado una deficiente relación entra la señal y el ruido (SNR), a diferencia de las inspecciones de onda transversal en aceros al carbono de baja aleación. La inspección de estos materiales requiere el uso de sondas de ultrasonido multielemento con matriz dual, acompañadas por suelas/zapatas de longitud refractada (RL) que aíslan acústicamente los ecos emitidos y recibidos para mejorar la relación entre la señal y el ruido del defecto y eliminar los ecos de la suela/zapata. Las sondas DLA (dual lineal) y DMA (matricial dual) son usadas con suelas/zapatas extraíbles para combinar diferentes técnicas de inspección por onda longitudinal directa, onda progresiva, tiempo de ida y vuelta (RTT) y otros múltiples modos en una sola representación S-can multielemento para inspecciones de soldaduras volumétricas completas. | ![]() |
Las sondas de serie dual (o Dual Array) son dos sondas de ultrasonido multielemento conectadas al mismo conector. Estas pueden presentar series de elementos (array) de tipo matricial o lineal. Una de las sondas ejecuta el escaneo sectorial para que los ecos, reflejados a partir del defecto, sean capturados (o recibidos) por la segunda sonda.
A25 | A27 | A26 | A36 | |
Frecuencia | 5 MHz | 4 MHz | 2,25 y 4 MHz | 2,25 y 4 MHz |
---|---|---|---|---|
Configuración | Dual 16 (lineal) | Dual 32 (matricial de 16 × 2) | Dual 32 (lineal) | Dual 64 (lineal) |
Apertura | 12 mm × 5 mm | 16 mm × 6 mm | 32 mm × 12 mm | 64 mm × 12 mm |
Serie de suelas/zapatas recomendadas | SA25-DN70L-IH | SA27-DN55L-FD15-IHC | SA26-DN55L-FD40-IHC | SA36-DN55L-FD200-IHC |
Características | Compatible con el escáner COBRA® para inspeccionar tuberías de diámetro pequeño (>10 mm de espesor). | Para uso general con un excelente rendimiento y resolución cercana a la superficie (de 10 a 40 mm de espesor) | Optimizada para materiales muy gruesos (de 40 a 80 mm de espesor). | Optimizada para materiales extremadamente gruesos (>80 mm de espesor) |
Requisitos mínimos de instrumentación |
16:64PR (una sonda)
32:128PR (dos sondas) | 32:128PR (dos sondas) | 32:128PR (dos sondas) | 64:128PR (una sonda) |
Sondas duales UT (TRL) A27Las sondas duales de ultrasonido convencional pueden ser usadas para efectuar inspecciones por onda superficial y, junto con las sondas DMA, obtener una cobertura completa de la soldadura. Las suelas/zapatas extraíbles ofrecen mayor flexibilidad para los diferentes diámetros de tuberías y estabilidad. |
El OmniScan™ X3 permite crear a medida sondas Dual Linear Array (DLA) o Dual Matrix Array (DMA) así como suelas/zapatas. Además de crear las leyes focales Phased Array (PA), también es posible usar el plan de escaneo para configurar los grupos del método de enfoque total (TFM) y el procesamiento de imágenes por coherencia de fase (PCI). El plan de escaneo soporta una amplia variedad de geometrías como las configuraciones de diámetro externo circunferencial (D. E. C.). |
