Réalisez une analyse efficace de la propreté des composants avec trois nouvelles fonctionnalités

作者  -
Système automatisé d’analyse de la propreté des composants manufacturés

Le système OLYMPUS CIX100 est une solution clé en main dédiée aux procédures techniques de contrôle de la propreté et d’analyse des composants et pièces manufacturés. Le matériel et le logiciel du système sont optimisés pour vous permettre de suivre facilement l’ensemble du processus d’analyse de la propreté, de la préparation des échantillons à la création des rapports.

Dans les articles précédents, nous avons vu comment le système produit des résultats fiables et reproductibles pour répondre aux normes des entreprises et de l’industrie, assure un flux opérationnel d'inspection rapide et offre une interface utilisateur intuitive pour les utilisateurs de tout niveau de compétences. Nos ingénieurs continuent de publier de nouvelles mises à jour logicielles afin de simplifier davantage le processus d’analyse de la propreté.

Voici trois fonctions supplémentaires qui ont été introduites dans la version 1.5.2 du logiciel CIX™ pour rendre votre analyse de la propreté encore plus efficace :

1. Possibilité de vérifier directement les résultats de plusieurs échantillons après une analyse groupée

Pour réduire le temps d’inspection dans le cas d’opérations de routine, l’analyse multi-échantillons inclut désormais un mode dans lequel vous pouvez vérifier directement les résultats d’inspection de tous les échantillons testés ensemble. Tout d’abord, l’analyse s’effectue avec les mêmes configurations d’inspection et généralement des paramètres identiques pour tous les échantillons, ce qui permet de gagner du temps. Des paramètres individuels peuvent être définis de manière facultative pour chaque échantillon. Ensuite, après l’analyse multi-échantillons, vous pouvez vérifier et ajuster les résultats obtenus pour chaque particule détectée sur chacun des échantillons.

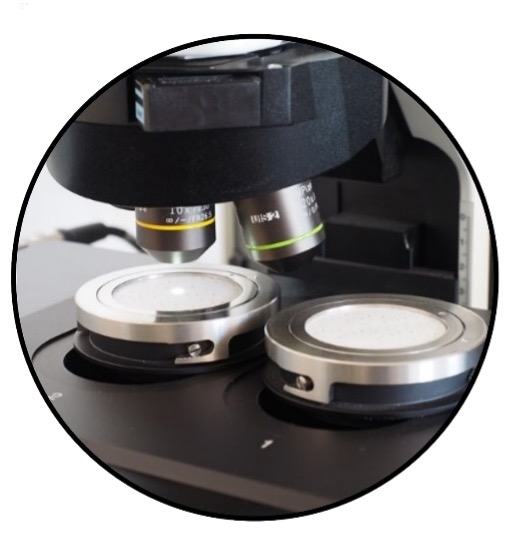

Analyse multi-échantillons des particules présentes sur les composants manufacturés

Analyse multi-échantillons

2. Possibilité d’ajuster automatiquement la zone d’inspection en fonction de différentes tailles de membrane filtrante

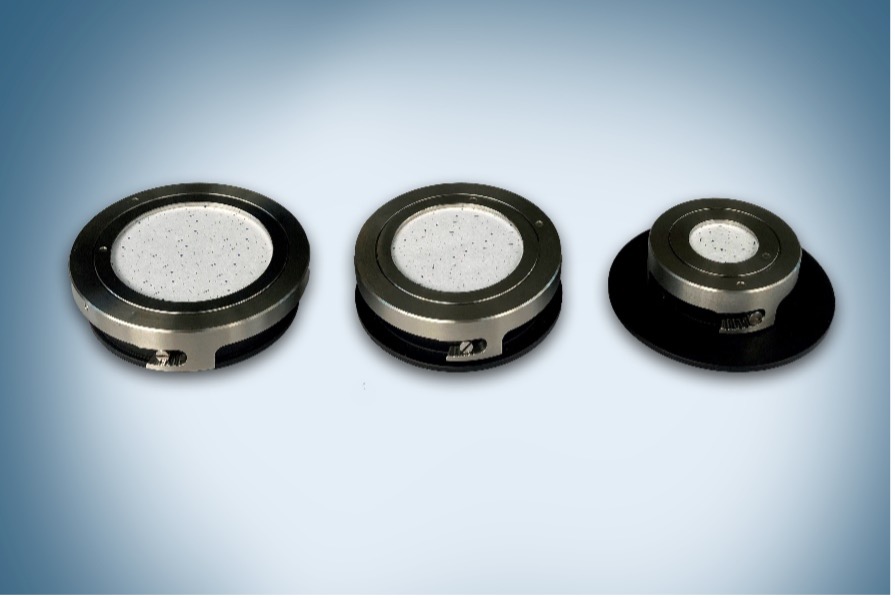

La taille d’échantillon par défaut du système OLYMPUS CIX100 est celle d’une membrane de 47 mm de diamètre. Des porte-échantillons sont également disponibles pour des membranes de 25 mm et 55 mm de diamètre. Le logiciel inclut désormais des préréglages de la zone d’inspection adaptés aux sections visibles de différentes tailles de membrane, ce qui vous permet d’ajuster automatiquement en un clic la taille de la zone d’analyse. Cela permet de gagner du temps, car il n’est pas nécessaire de trouver la position centrale sur l’échantillon et d’adapter manuellement la zone d’inspection.

Analyse multi-échantillons des particules présentes sur les composants manufacturés

Effectuez facilement des analyses de propreté avec différentes tailles de membrane sur le système OLYMPUS CIX100

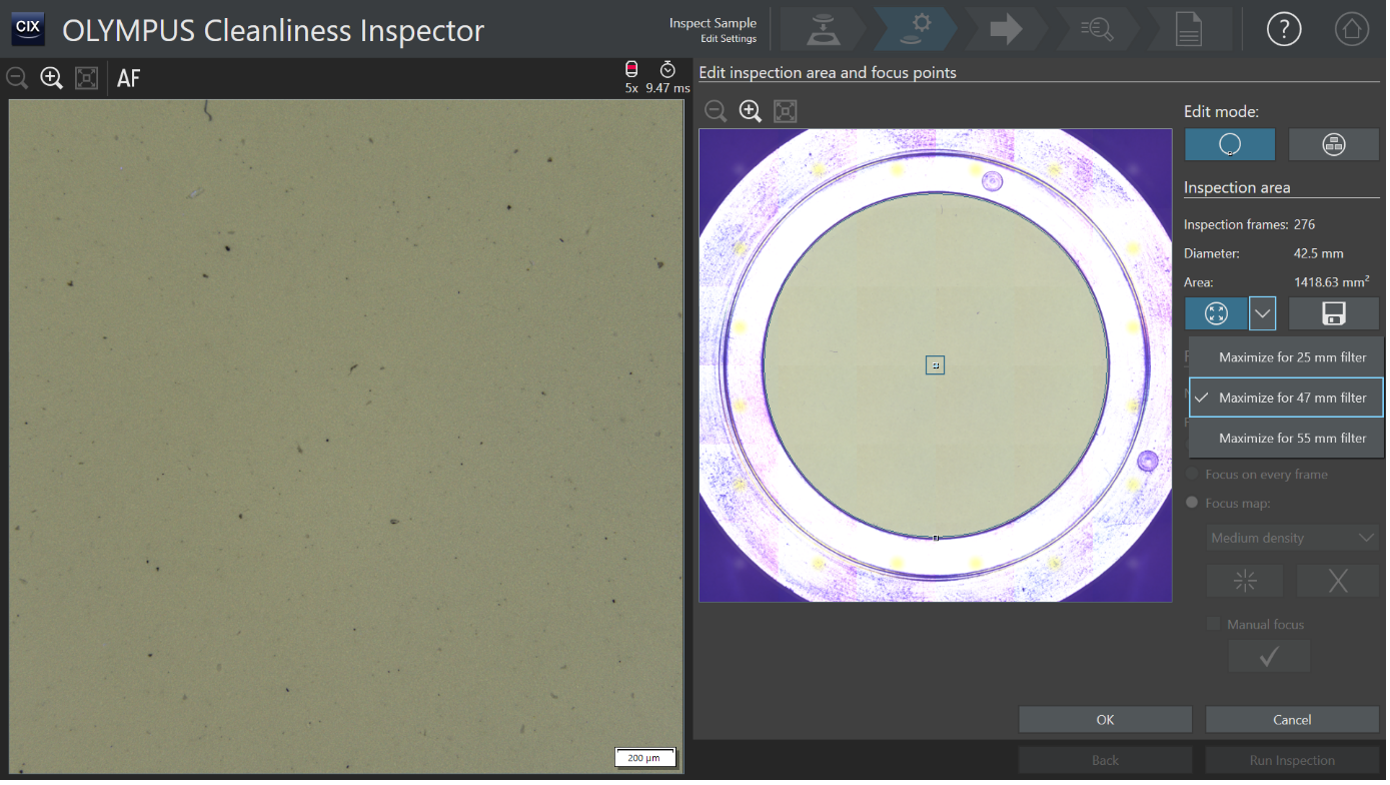

Zone d’inspection des membranes filtrantes dans le cadre d’un processus d’analyse de la propreté

Réglez la zone d’inspection en un clic pour l’’adapter à différentes tailles de membrane

3. Possibilité d’étudier des zones rectangulaires

Le système OLYMPUS CIX100 est optimisé pour l’inspection de membranes filtrantes circulaires. Avec la version logicielle 1.5.2, le système peut désormais étudier des zones rectangulaires. La possibilité d’inspecter des zones rectangulaires augmente la polyvalence du système pour répondre à différentes normes de propreté.

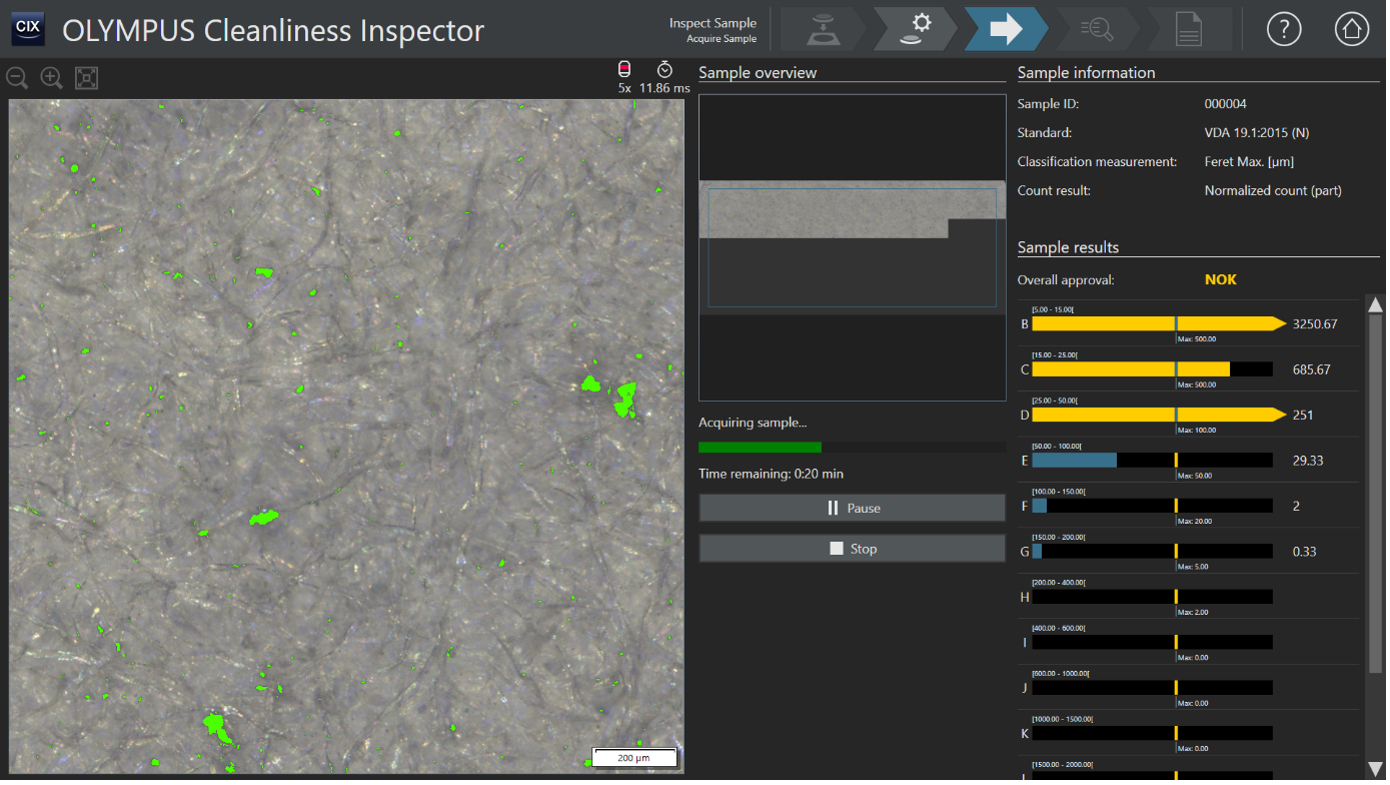

Test de propreté des composants automobiles selon la norme VDA 19.1

Le logiciel analyse une zone d’inspection rectangulaire.

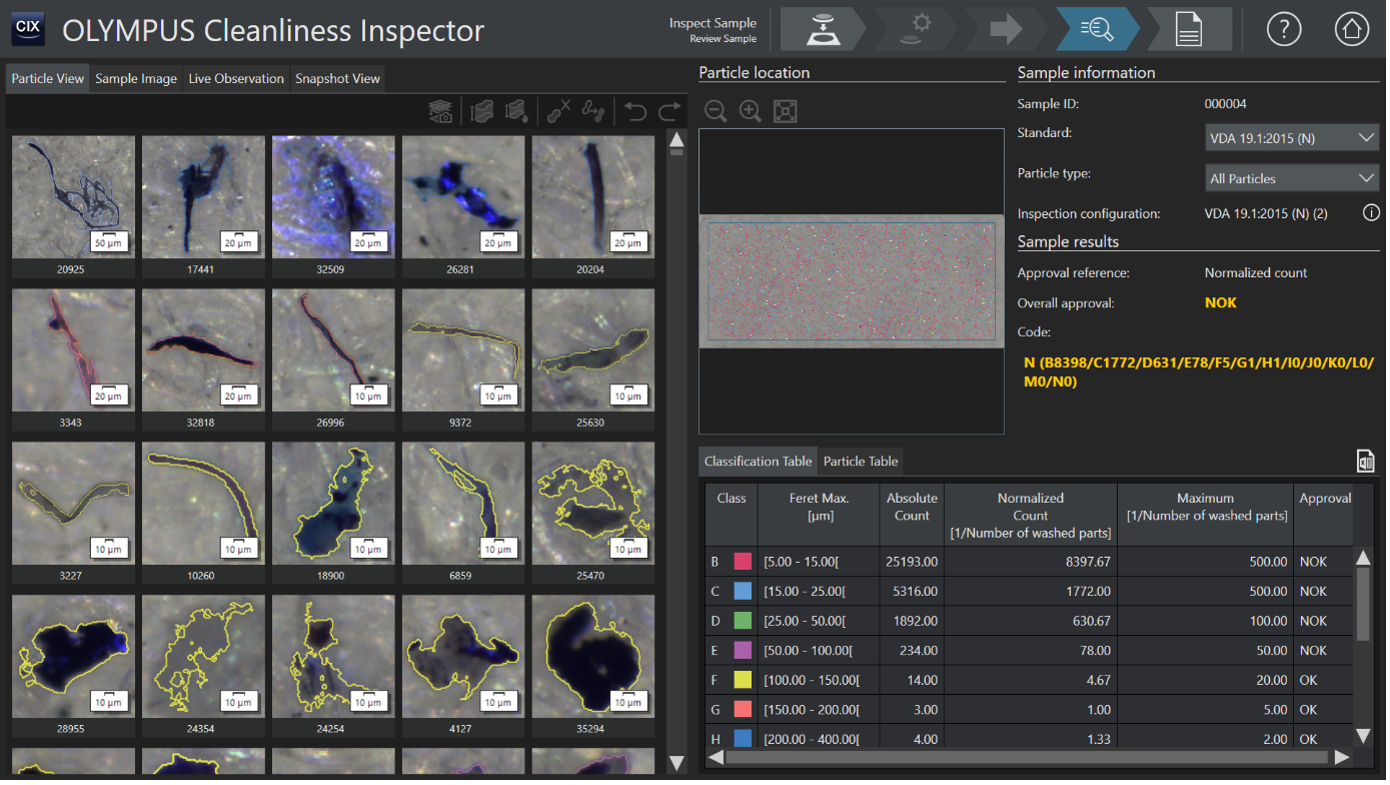

Analyse de particules dans le cadre du contrôle de la propreté des composants automobiles.

Analyse de particules présentes après observation d’une zone d’inspection rectangulaire de l’échantillon.
