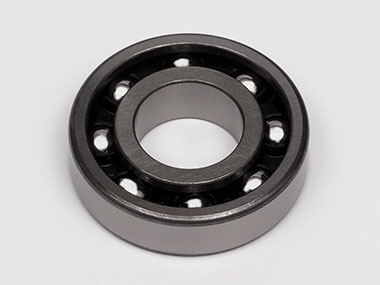

Łożysko z głęboką bieżnią
Zastosowanie — kontrola łożysk kulkowych
Łożyska są ważnymi częściami mechanicznych układów napędowych. Redukują one tarcie, dzięki czemu obrotowe części maszyny poruszają się płynnie. Łożysko musi zostać jednak poddane precyzyjnej obróbce, by działało jak najsprawniej. Każde zanieczyszczenie cząstkami metalu w procesie produkcji może spowodować powstanie minimalnego tarcia i obniżyć zdolność łożyska do obrotu, a w konsekwencji nawet awarię lub zniszczenie układu napędowego. Nawet zanieczyszczenie drobinami metalu o wielkości zaledwie kilku mikrometrów może uszkodzić łożysko.
W celu zapobiegania zanieczyszczeniom łożyska są czyszczone na każdym etapie produkcji, a następnie badane pod kątem czystości w ramach poprodukcyjnej kontroli jakości.
By poprawnie ocenić poziom zanieczyszczenia, kontroler potrzebuje systemu, który może dokładnie policzyć liczbę cząstek zanieczyszczeń oraz zmierzyć ich rozmiar i kształt.
Łożysko kulkowe o powierzchni, która stała się chropowata z powodu zanieczyszczenia

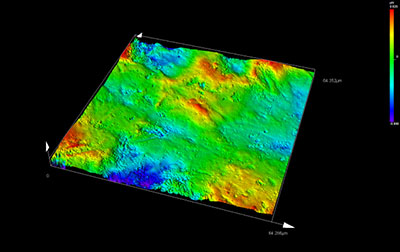

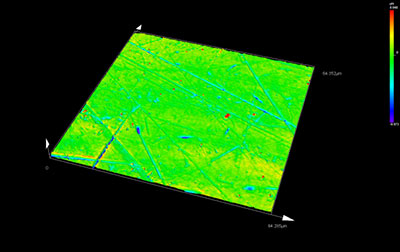

Porównanie obrazów ilustrujących chropowatość powierzchni: prawidłowe łożysko kulkowe (po lewej); uszkodzone łożysko kulkowe (po prawej)
* Chropowatość powierzchni uszkodzonej kulki jest wyraźnie większa
Rozwiązanie do kontroli łożysk kulkowych
Analiza przy użyciu systemu kontroli czystości technicznej OLYMPUS CIX100
Szybka i niezawodna kontrola łożysk kulkowych
- System OLYMPUS CIX100 oferuje zintegrowany sprzęt i oprogramowanie zaprojektowane specjalnie pod kątem badania zanieczyszczeń. Dostarczane przez niego wyniki analizy zanieczyszczeń są wiarygodne i powtarzalne. W wypadku łożysk i innych części obrabianych wykrywanie zanieczyszczeń pomaga zapewnić odpowiednią jakość końcowego produktu.
- Układ optyczny tego systemu pozwala w jednym skanie wykryć cząstki metaliczne i niemetaliczne, co przekłada się na oszczędność czasu. Oprócz tego szybkość systemu zwiększa dodatkowo błyskawiczne sterowanie sprzętem i zaawansowane algorytmy opracowane specjalnie z myślą o analizie cząstek. Szybkość systemu kontroli jest ważna w wypadku produktów wytwarzanych w dużych ilościach, takich jak łożyska, ponieważ proces kontroli jakości wymaga, by badać je w większej liczbie. Im krótszy czas kontroli każdego łożyska, tym większa opłacalność całego procesu produkcyjnego.
- Czasami wyniki kontroli łożysk muszą odpowiadać różnym normom firmowym bądź krajowym. System OLYMPUS CIX100 ułatwia wyświetlanie wyników kontroli, tak by można je było porównać z tymi normami, a nawet z ograniczeniami wyznaczanymi przez samych użytkowników.
Obraz

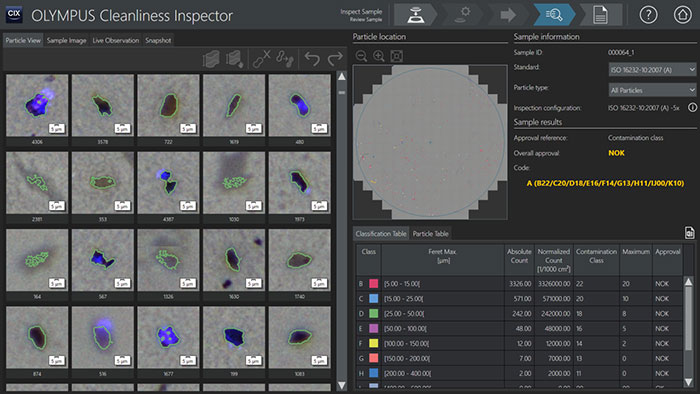

Po wykryciu każdej cząstki dane dotyczące zanieczyszczenia są klasyfikowane według rozmiaru
