更小、更轻、更智能:我们如何缩小OEM控制盒,为集成商提供更大的灵活性

作者  -

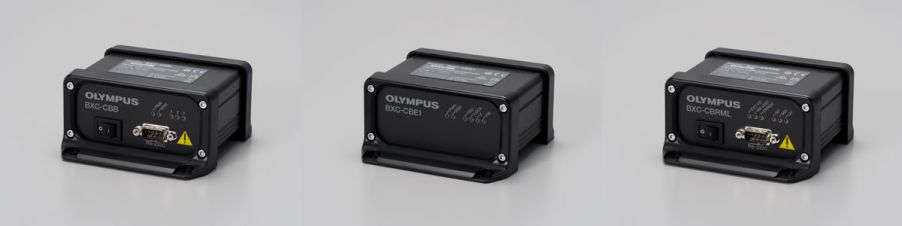

Evident的3种OEM控制盒

某些应用领域(如半导体制造)通过复杂的检测和复核设备进行工艺控制。为了构建这些检测系统(其中一些系统采用了先进的人工智能技术),半导体设备制造商转向Evident等OEM制造商求购组件。在选择将哪些部件集成到系统中时,每个部件的质量、尺寸和灵活性对于制造高质量的最终产品来说都至关重要。

作为长期的OEM供应商,我们提供种类繁多的物镜和其他光学元件,以支持设备和仪器设计人员打造出基于显微镜的成像系统。这些组件有助于工程师轻松高效地设计出高品质光学检测设备。

在这篇文章中,我们将探讨如何对控制盒这一关键部件进行瘦身!如果基于显微镜的系统有电动组件,如照明器、对焦传感装置、光源或物镜转换器,那么控制盒就是控制它们的大脑。在这种情况下,大脑越小越好。

控制盒选项

我们提供三种控制盒选项,每种都有不同的用途。由于型号名称可能会引起混淆,这里将其细分如下:

  • 电动照明器:如果您只需要控制电动落射明场/暗场照明器,则推荐使用BXC-CBB。
  • 照明器和自动对焦:如果您既需要控制电动照明器又需要控制用于自动对焦的对焦传感装置,则BXC-CBE1与BXC-CBB的组合是您的适当选择。
  • 极简主义者:对于那些希望自己的设置尽可能简单轻便的用户,我们推荐BXC-CBRML;它可用于控制电动物镜转盘、LED光源,以及可实现我们独特的混合照明的滑块。

我们在设计每种控制盒时都注重节省空间,并使其在安装位置和产品配置方面具有很大的灵活性。

我们如何将OEM控制盒做得更小

我们选择使用交流适配器来减小控制盒的体积,从而为我们的OEM客户提供更大的灵活性。与具有相同功能的上一代控制盒(BX-UCB)相比,我们当前控制盒的占地面积减少了66%,体积减少了91%。这些瘦削、轻便的控制盒自然更容易安装,但是我们还采取了进一步改进措施,使其具有更高的可配置性。

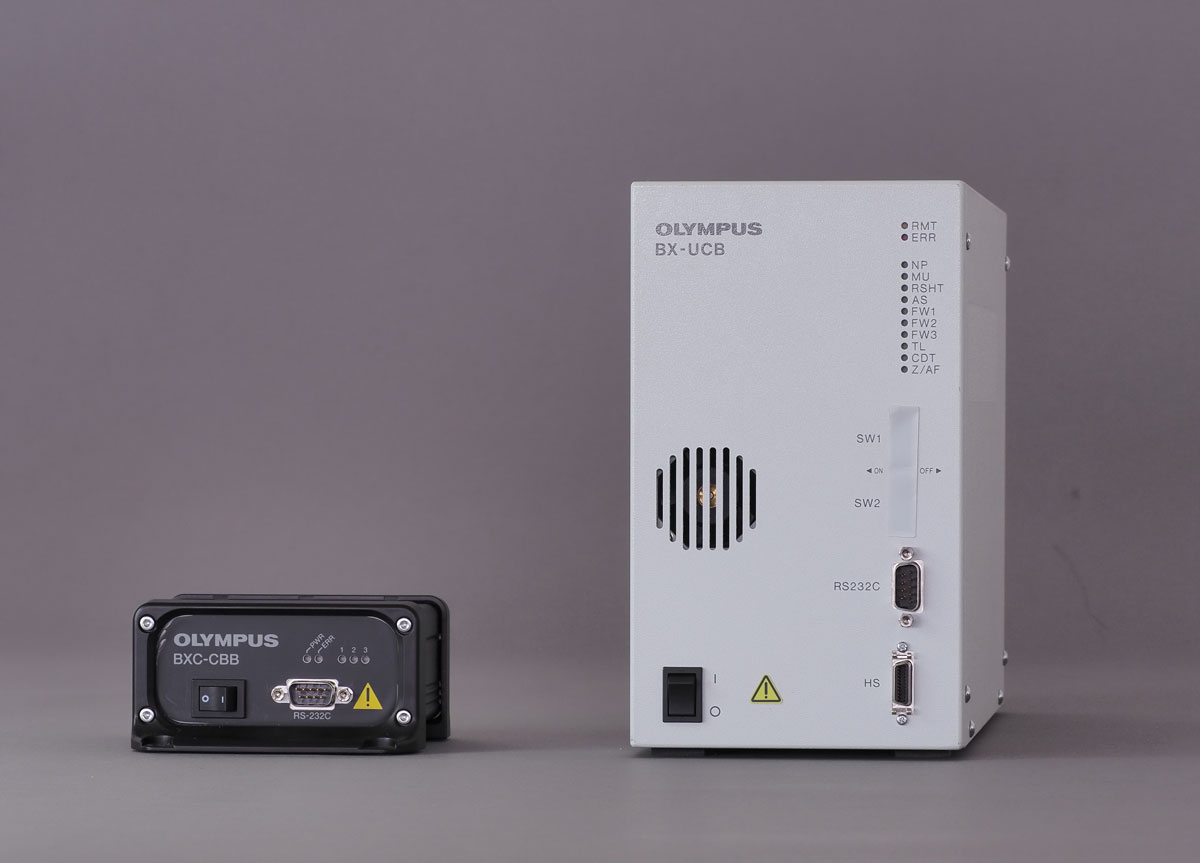

图1:BXC-CBB和BX-UCB的尺寸比较

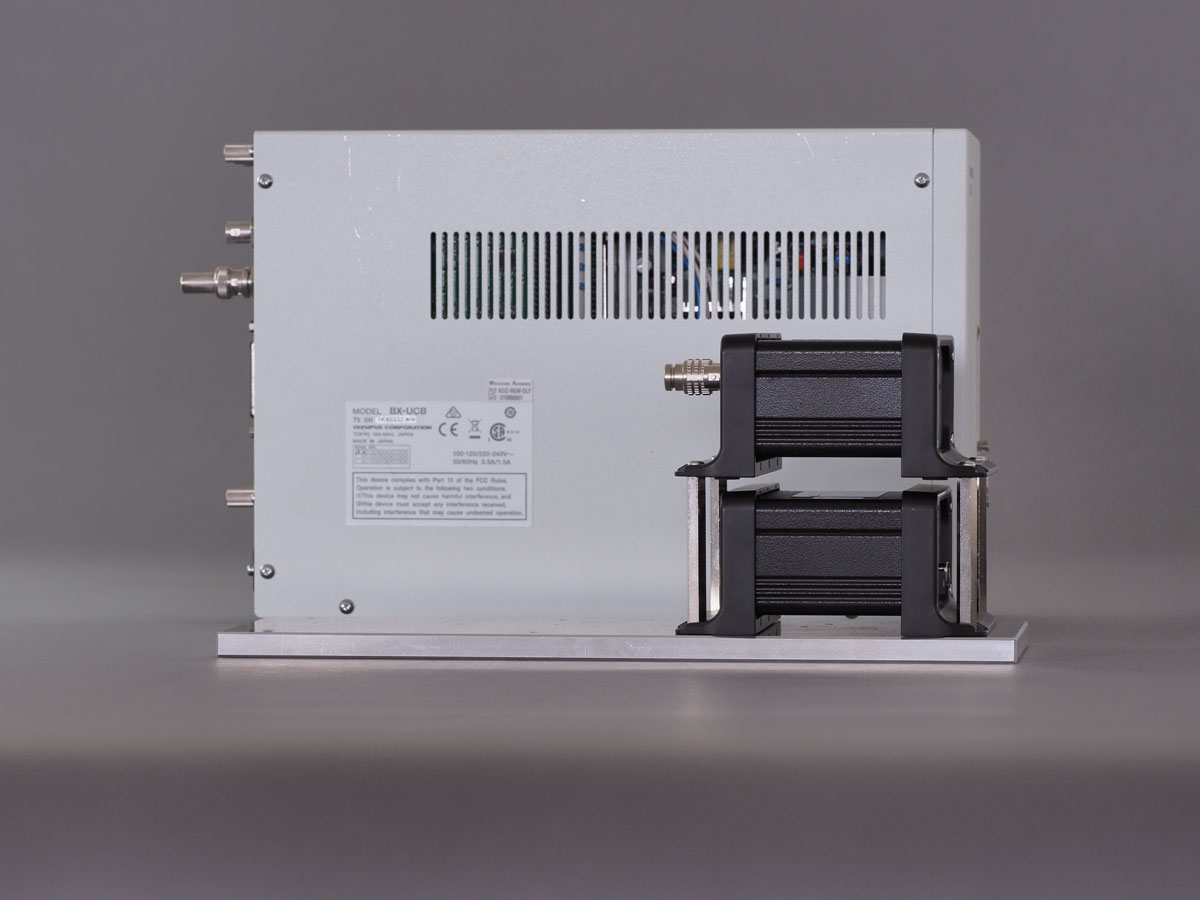

图2:BXC-CBB + BXC_CBE1,后面是BX-UCB。

这些新型控制器可使用4个市场有售的M4螺钉安装在设备的不同位置,如底部、侧壁或顶部。无需留出散热空间,从而为产品设计提供了更大的灵活性。如果您的设计需要BXC-CBB和BXC-CBE1两种控制盒,则可以使用市场有售的螺柱将它们叠放在一起(图2)或安装在侧壁上(图3)。

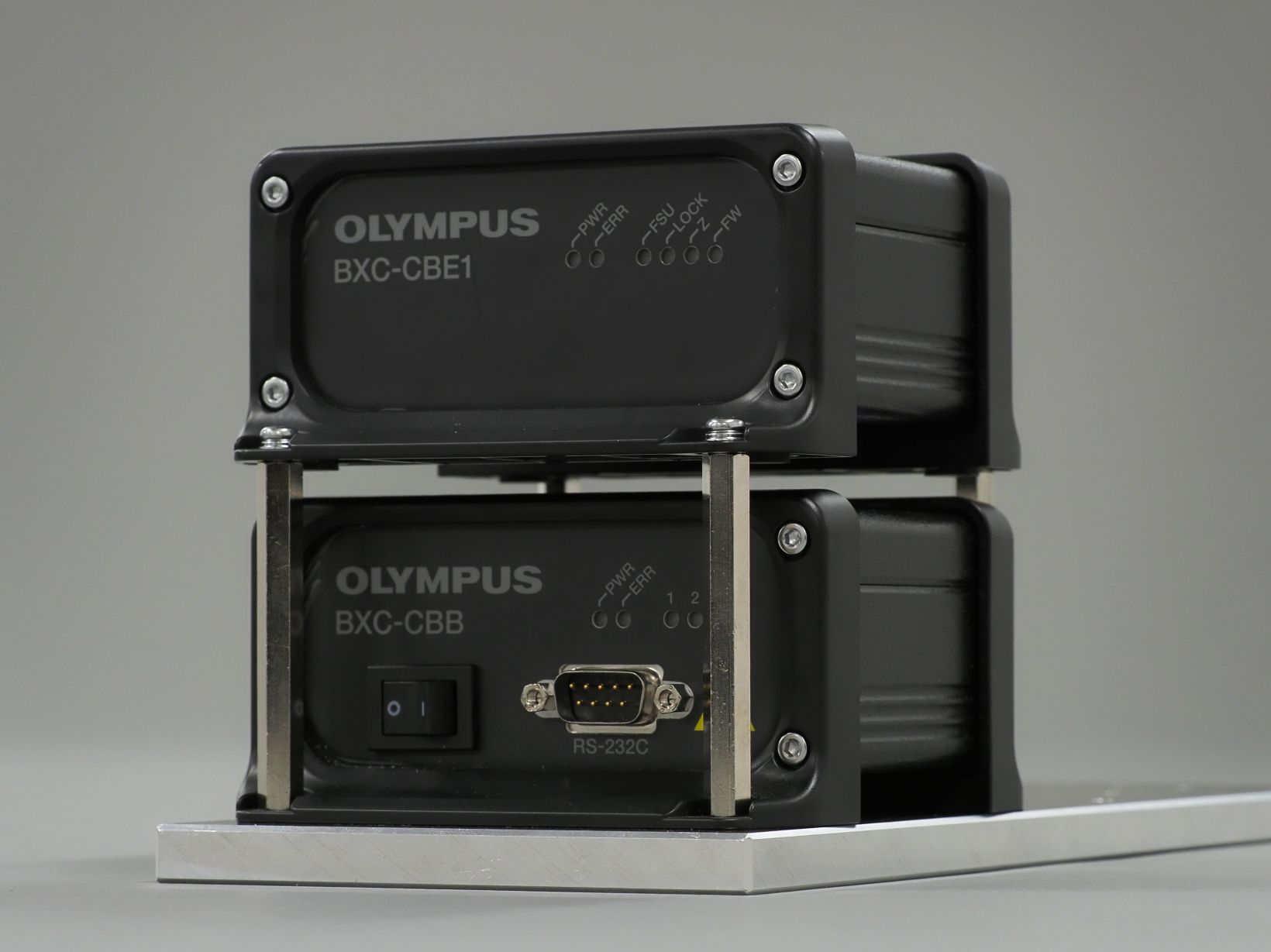

图3:叠放在一起的BXC-CBB和BXC-CBE1控制盒

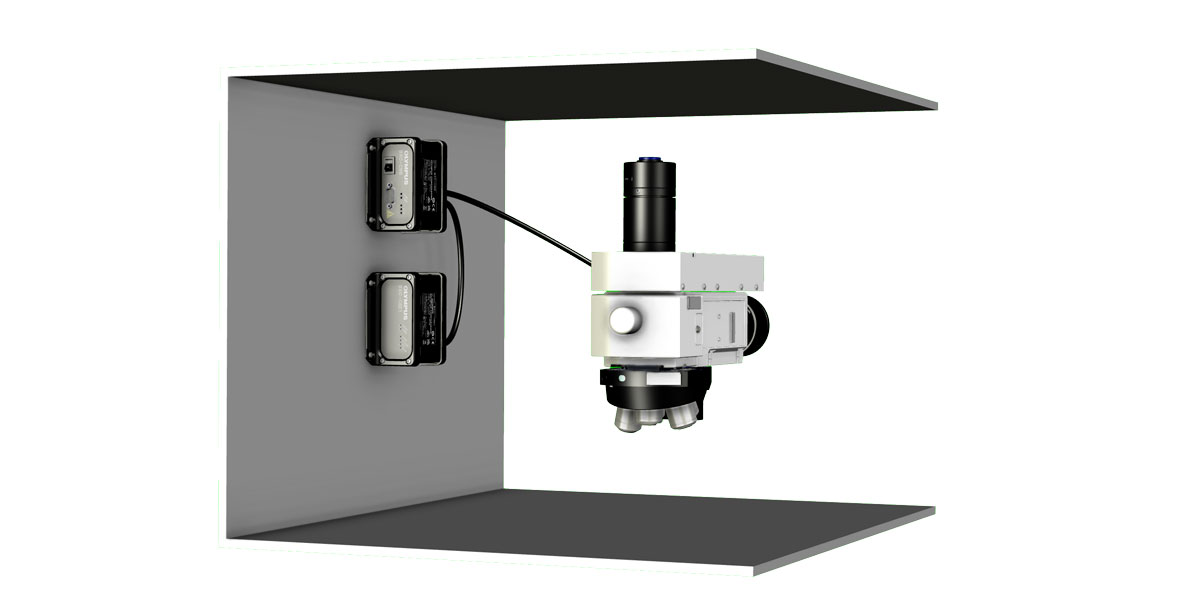

图4:安装在侧壁上的BXC-CBB和BXC-CBE1控制盒

要进一步了解如何将我们的主动式自动对焦装置或高品质光学组件融入到您的显微镜设计中,请点击此处并联系我们。



相关内容

如何尽可能地缩小光学系统以用于紧凑型成像设备

显微镜自动对焦:用于设备设计的主动式与被动式方法

BXC系列


联系我们

Sho Takeuchi is a member of Evident’s Mechanical Development Division, where he has been involved in the development of microscope products for four years. He is responsible for the mechanical design of microscope components, including control boxes. He holds a Master of Engineering degree from Osaka University, Japan.
