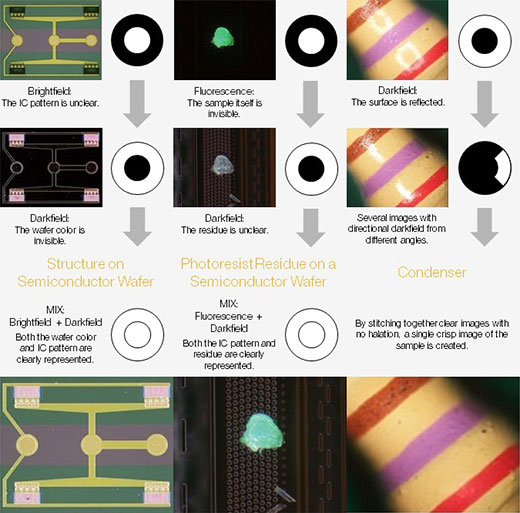

Zobaczyć niewidoczne:
obserwacja MIX

Technologia obserwacji MIX w systemie BX53M łączy tradycyjne metody oświetlenia z oświetleniem ciemnego pola. Gdy używany jest suwak MIX, jego pierścień diod LED oświetla próbkę ciemnym polem kierunkowym. Technologia ta daje efekt podobny do tradycyjnej technologii ciemnego pola, ale zapewnia możliwość wyboru kwadrantu diod LED w celu skierowania światła pod różnymi kątami. To połączenie kierunkowego ciemnego pola i jasnego pola, fluorescencji lub polaryzacji nazywane jest oświetleniem MIX i jest szczególnie pomocne w uwidocznianiu wad i odróżnianiu uniesionych powierzchni od zagłębień.

Zobaczyć niewidoczne: obserwacja MIX

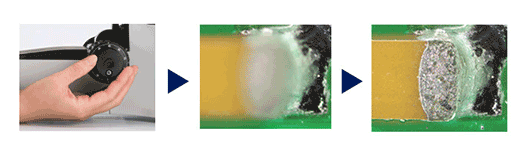

Ostrość na całej powierzchni obrazu: EFI

Ostrość na całej powierzchni obrazu: EFI

Funkcja obrazowania z powiększoną głębią ostrości (EFI — Extended Focus Imaging) dostępna w oprogramowaniu OLYMPUS Stream rejestruje obrazy próbek, których wysokość wykracza poza głębię ostrości obiektywu, i łączy je, tworząc jeden, w pełni ostry obraz. Funkcja EFI może być stosowana zarówno z manualną, jak i zmotoryzowaną osią Z i tworzy mapę wysokości pozwalającą na łatwe wizualizowanie struktur. Obrazy EFI mogą być konstruowane w trybie offline, w aplikacji Stream Desktop.

Wizualizacja zarówno jasnych, jak i ciemnych obszarów: HDR

Funkcja szerokiego zakresu dynamicznego (HDR — High Dynamic Range) za pomocą zaawansowanych technik przetwarzania obrazu kompensuje różnice w jasności na obrazie, aby ograniczyć lśnienie. HDR podnosi jakość wizualną obrazów cyfrowych, ułatwiając opracowywanie profesjonalnie prezentujących się raportów.

Wyraźne wyeksponowanie jasnych i ciemnych obszarów przy użyciu funkcji HDR (przykład: nabój z paliwem)

Wyraźne wyeksponowanie jasnych i ciemnych obszarów przy użyciu funkcji HDR (przykład: nabój z paliwem)

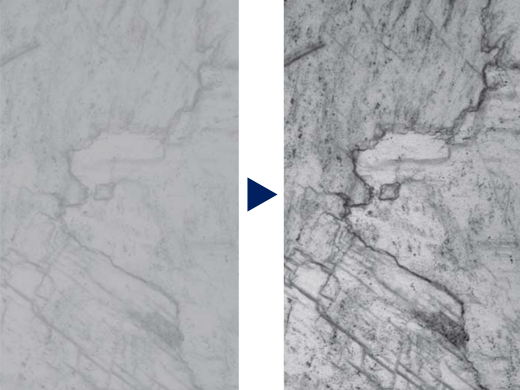

Wzmocnienie kontrastowe techniką HDR (próbka: magnezyt pocięty na warstwy)

Wzmocnienie kontrastowe techniką HDR
(próbka: magnezyt pocięty na warstwy)

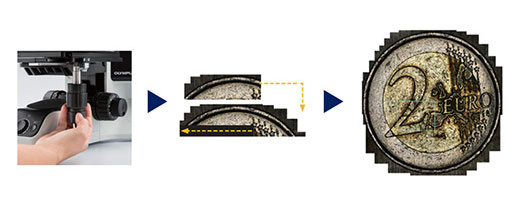

Obraz Instant MIA monety

Obraz Instant MIA monety

Łatwe przesuwanie stolika w celu uzyskania obrazów panoramicznych: Instant MIA

W celu szybkiego i łatwego sklejenia obrazów wystarczy poruszyć pokrętłami osi XY na stoliku ręcznym — nie jest do tego wymagany stolik zmotoryzowany. Oprogramowanie OLYMPUS Stream, stosując technikę rozpoznawania wzorców, generuje obraz panoramiczny, oferując użytkownikowi szersze pole widzenia niż pojedyncza klatka.

Wszechstronność możliwości pomiarowych

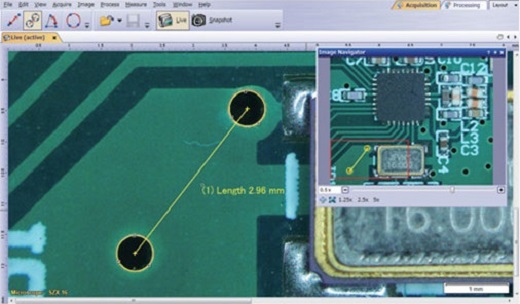

Funkcje pomiarów rutynowych lub podstawowych

Oprogramowanie OLYMPUS Stream udostępnia różne funkcje pomiarowe, dzięki czemu użytkownik może łatwo uzyskać przydatne dane z obrazów. W celu przeprowadzenia kontroli jakości i inspekcji często wymagane jest korzystanie z funkcji pomiarowych na obrazach. Wszystkie poziomy licencji oprogramowania OLYMPUS Stream obejmują interaktywne funkcje pomiarowe, takie jak odległości, kąty, prostokąty, koła, elipsy i wielokąty. Wszystkie wyniki pomiarów są zapisywane razem z plikami obrazów do celów dokumentacyjnych.

Funkcje pomiarów rutynowych lub podstawowych

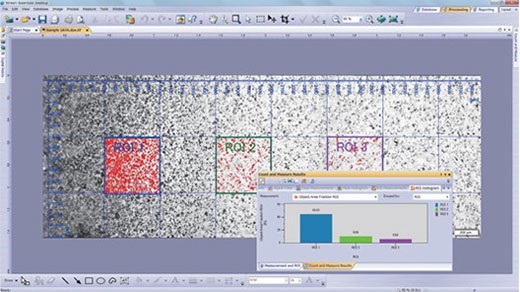

Count and Measure (Zliczanie i pomiar)

Count and Measure (Zliczanie i pomiar)

Wykrywanie obiektów i określanie rozkładu rozmiarów należą do najważniejszych zastosowań obrazowania cyfrowego. Oprogramowanie OLYMPUS Stream zawiera silnik wykrywania, który wykorzystuje metody progowe do niezawodnego wyodrębniania obiektów (np. cząstki, rysy) z tła.

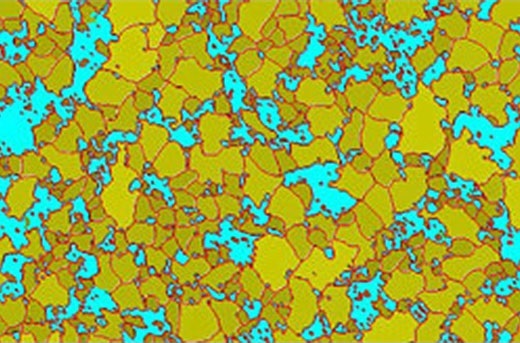

Rozwiązania w dziedzinie materiałoznawstwa

Oprogramowanie OLYMPUS Stream oferuje intuicyjny interfejs do kompleksowej analizy obrazów, ukierunkowany na realizację konkretnych procedur. Wystarczy kliknąć przycisk, aby szybko i dokładnie wykonać nawet najbardziej skomplikowane zadania związane z analizą, zachowując zgodność z najczęściej stosowanymi normami przemysłowymi. Dzięki znaczącemu przyspieszeniu zadań powtarzalnych materiałoznawcy mogą skupić się na przeprowadzaniu analizy i badań. W dowolnym momencie można łatwo wykonać dodatkowe moduły dla wykresów wtrąceń i siecznych.

Rozwiązania w dziedzinie materiałoznawstwa

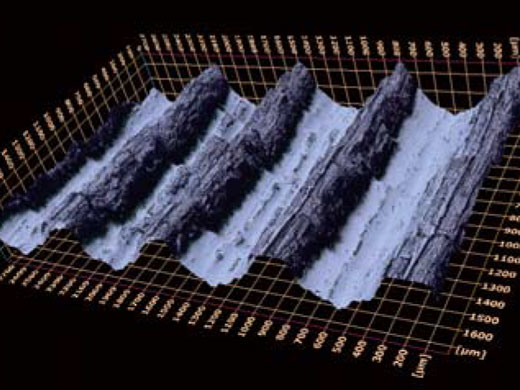

Widok powierzchni 3D (przykład testu chropowatości)

Widok powierzchni 3D (przykład testu chropowatości)

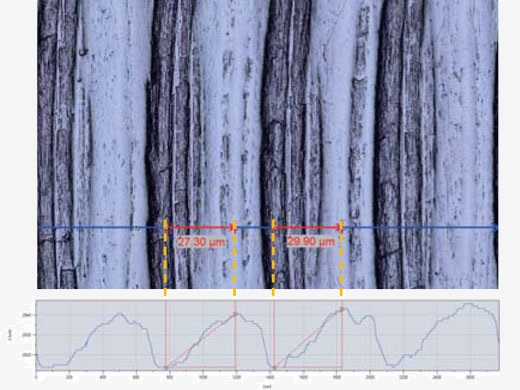

Jeden widok i pomiar profilu 3D

Jeden widok i pomiar profilu 3D

Pomiar próbki 3D

W przypadku stosowania zewnętrznego napędu zmotoryzowanego ogniskowania można szybko zarejestrować obraz EFI i wyświetlić go w trybie 3D. Uzyskanych danych dotyczących wysokości można użyć do wykonania pomiarów 3D w profilu lub z obrazu pojedynczego widoku.

Więcej informacji o oprogramowaniu Olympus Stream

Zobacz więcej typów i rozmiarów próbek

Nowy stolik o wymiarach 150 × 100 mm zapewnia dłuższą drogę w osi X niż poprzednie modele. Cecha ta, w połączeniu z konstruktem płaskiego blatu, umożliwia łatwe umieszczenie dużych próbek lub wielu próbek na stoliku. Płytka na stolik ma nawiercone otwory, które umożliwiają przymocowanie uchwytu próbki. Większy stolik zapewnia większą elastyczność pracy — użytkownicy mogą przeprowadzać kontrolę większej liczby próbek przy użyciu jednego mikroskopu, co oszczędza cenne miejsce w laboratorium. Regulowany moment obrotowy stolika ułatwia precyzyjne pozycjonowanie przy dużym powiększeniu i wąskim polu widzenia.

Elastyczność pod względem wysokości i masy próbki

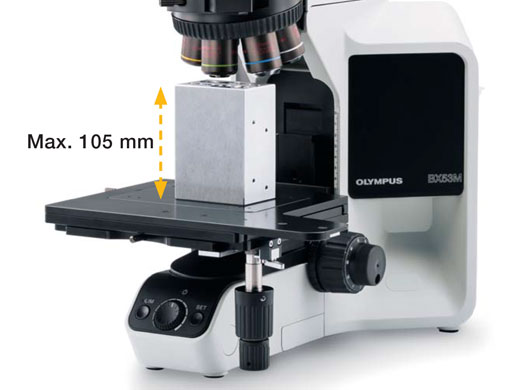

Na stoliku z opcjonalną jednostką modułową można umieścić próbki o wysokości maksymalnie 105 mm. Dzięki ulepszonemu mechanizmowi ustawiania ostrości maksymalne obciążenie mikroskopu (próbka + stolik) wynosi 6 kg. Oznacza to, że za pomocą mikroskopu BX53M można przeprowadzać kontrolę większych i cięższych próbek — w laboratorium może zatem znajdować się mniejsza liczba mikroskopów. Dzięki strategicznemu ustawieniu obrotowego uchwytu na 6-calowe wafle w pozycji niecentralnej użytkownicy mogą obserwować całą powierzchnię wafla, obracając uchwyt podczas przemieszczania się w zakresie 100 mm. Regulacja momentu obrotowego stolika została zoptymalizowana pod kątem łatwości użytkowania, a wygodny uchwyt umożliwia proste odszukanie obszaru zainteresowania próbki.

BX53MRF-S

BX53MRF-S

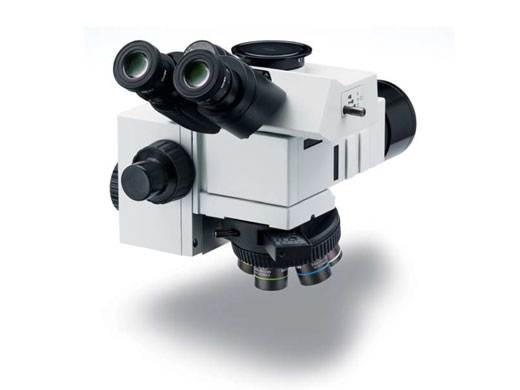

BXFM

BXFM

Elastyczność pod względem wielkości próbki

Gdy próbki są zbyt duże, aby umieścić je na tradycyjnym stoliku mikroskopu, główne elementy optyczne do mikroskopii w świetle odbitym można zintegrować w konfigurację modułową. Modułowy system BXFM można przymocować do większego stojaka lub innego elementu wyposażenia za pomocą wybranego mocowania. Dzięki temu użytkownicy mogą skorzystać z uznanych w branży elementów optycznych firmy Olympus, nawet jeśli próbki mają unikalny rozmiar lub kształt.

Ochrona urządzeń elektronicznych przed wyładowaniami elektrostatycznymi: zgodność z normą dotyczącą ESD

System BX53M ma funkcję rozpraszania ESD, która chroni urządzenia elektroniczne przed wyładowaniami elektrostatycznymi spowodowanymi przez czynniki ludzkie lub środowiskowe.
