Detecção de danos na extremidade da broca com um microscópio digital


Detecção de danos na extremidade da broca com um microscópio digital

Danos na extremidade da broca e defeitos de usinagem

As brocas são amplamente usadas em áreas industriais como ferramenta de corte. Uma broca é uma fina lâmina metálica em espiral com aproximadamente 10 cm (3,9 pol.) de comprimento. É geralmente feita de carboneto cimentado para resistir ao desgaste e ao calor, uma vez que é necessário perfurar através de um objeto ao mesmo tempo que gira em elevada velocidade.

Ainda assim, existem defeitos de usinagem causados por danos na extremidade da broca. Se a extremidade estiver danificada, poderão ocorrer imprecisões durante o posicionamento do orifício ou a broca poderá quebrar. Esse é o motivo pelo qual é necessário inspecionar a broca para verificar o estado da extremidade da lâmina. Alguns inspetores usam um microscópio digital convencional para realizar esta tarefa. Porém, existem dois desafios enfrentados pelos inspetores ao usar um microscópio digital convencional.

Desafios de detecção de danos na extremidade de uma broca com um microscópio digital

Desafios de observação para detecção de danos

Os inspetores observam uma ampla área em baixa ampliação para detectar danos na lâmina da broca. A lâmina da broca tem uma forma em espiral com um sulco no cilindro. Quando um inspetor ilumina um microscópio digital convencional para macro-observação, a lâmina pode refletir a luz. Isso causa a formação de halos, nos quais é possível que a imagem apareça em branco e desapareça. Por outro lado, o resto da imagem carece de luz suficiente, ficando muito escuro e não sendo possível ver mais nada. A formação de halos impede que os inspetores observem a superfície da lâmina.

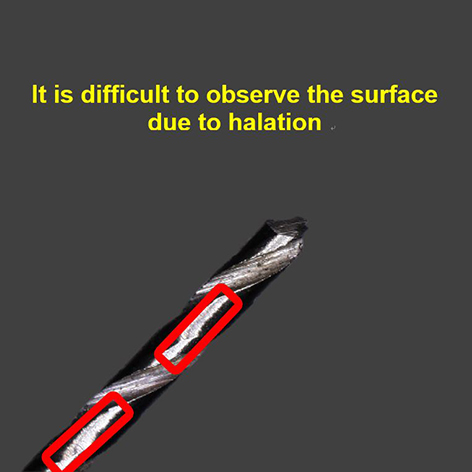

It is difficult to observe the surface due to halation

Desafios da análise de danos

Depois de detectar danos na lâmina da broca, os inspetores analisarão o seu estado mais pormenorizadamente com alta ampliação. Em alguns casos, a imagem dos danos é pouco clara até mesmo em uma observação da broca em alta ampliação.

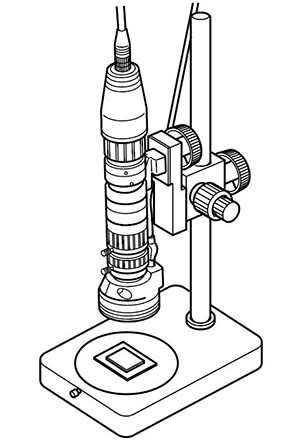

A resolução de uma imagem de um microscópio digital depende da resolução da lente objetiva. Se um inspetor não consegue observar os danos através da lente, a imagem permanecerá pouco clara mesmo que seja ampliada. Consequentemente, será preciso substituir a lente atual por uma lente de alta ampliação e alta resolução. Este processo muito moroso requer que você reajuste o local de observação e se concentre novamente após a substituição da lente.

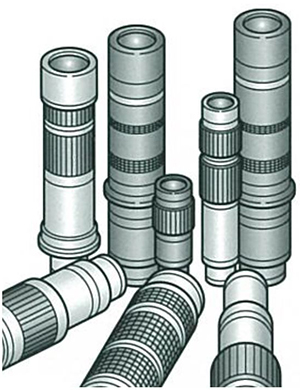

microscopelens

Vantagens da detecção de danos na ponta de uma broca com um microscópio digital DSX1000

Detectar danos na broca em baixa ampliação

Quando um inspetor usa um microscópio digital convencional em baixa ampliação para observar a extremidade de uma broca, a luz refletiva da lâmina pode tornar partes da imagem muito claras ou muito escuras. O microscópio digital DSX1000 está equipado com um adaptador de iluminação difusa para permitir um brilho uniforme sobre uma área ampla. Basta fixá-lo na ponta da lente de baixa ampliação. Em seguida, pressione o botão de remoção do halo na caixa do console para corrigir uma imagem superexposta. Esses recursos permitem detectar danos na broca em baixa ampliação.

*Para assegurar a precisão XY, o trabalho de calibração deve ser realizado pela assistência técnica da Olympus.

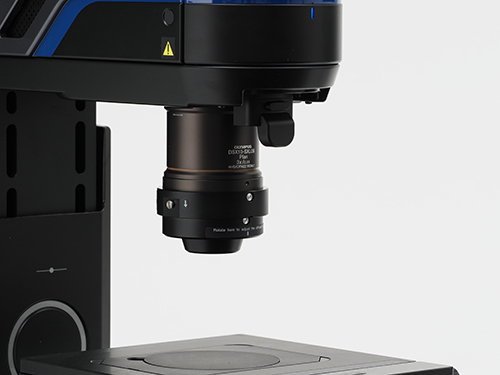

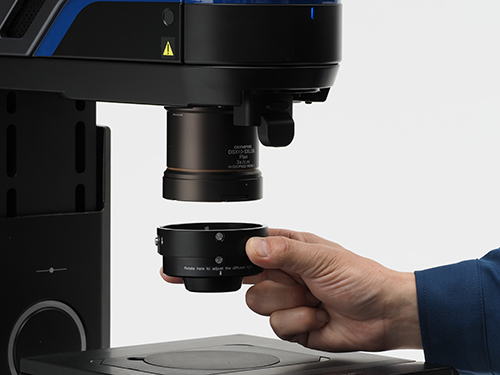

Instalação rápida e fácil do adaptador de iluminação difusa

Instalação rápida e fácil do adaptador de iluminação difusa

Instalação rápida e fácil do adaptador de iluminação difusa

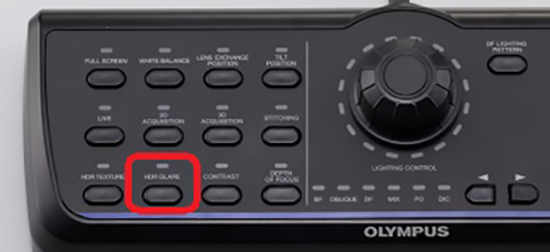

Botão de remoção de halo
Botão de remoção de halo

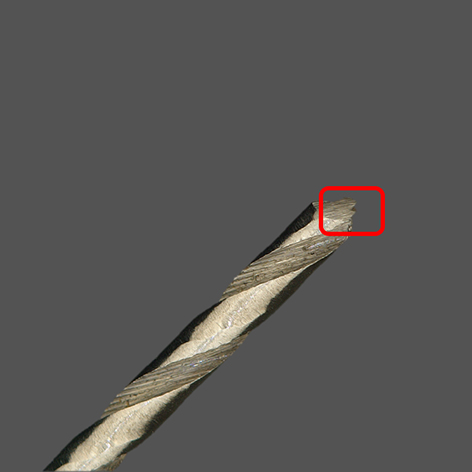

Imagem de baixa ampliação das extremidades da broca capturada com o microscópio digital DSX1000.
Imagem de baixa ampliação das extremidades da broca capturada com o microscópio digital DSX1000.

Tempo de análise reduzido com imagens de alta resolução

O microscópio digital DSX1000 está equipado com lentes objetivas de alta resolução para permitir imagens claras em alta ampliação. Isso reduz o tempo de análise dos danos da broca, uma vez que não é necessário trocar a lente para ampliar a imagem.

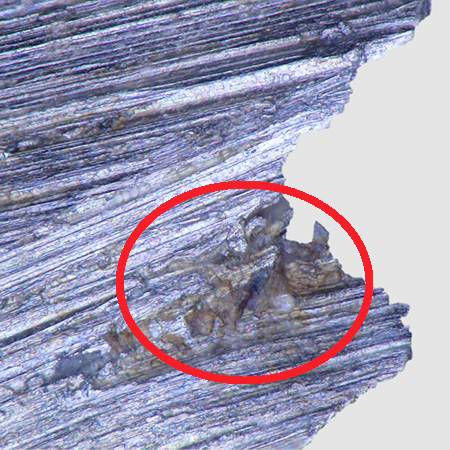

Imagem de alta ampliação de defeitos da extremidade da broca capturada com o microscópio digital DSX1000.
Imagem de alta ampliação de defeitos da extremidade da broca capturada com o microscópio digital DSX1000.

Olympus IMS

应用所使用的产品

Imagens melhores, resultados mais precisos. Os microscópios digitais DSX1000 permitem uma análise de falhas mais rápida com precisão* e repetibilidade.
