As lentes objetivas de infravermelho (IV) dedicadas fornecem uma solução completa para a formação de imagem digital no infravermelho próximo

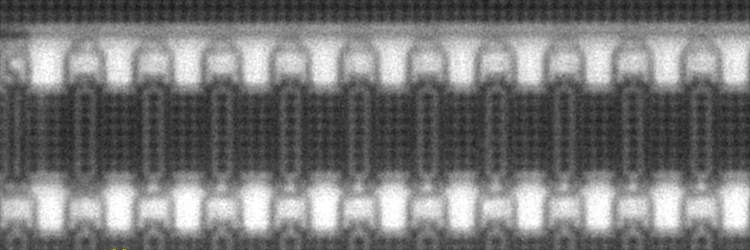

O protocolo de análise de falhas típico para a microeletrônica exige o recurso de inspecionar, de forma não destrutiva, os padrões de circuitos através do silício, mantendo a integridade mecânica do produto acabado. Técnicas não invasivas, como a formação de imagem microscópica no espectro do infravermelho próximo, fornecem inspeção diretamente através do silício com uma espessura de até 650 μm. As aplicações incluem a inspeção de curtos-circuitos em um produto (marcas de queimadura, indicadores de tensão, etc.), alinhamento da ligação (análise das marcas de alinhamento entre circuitos ligeiramente ligados), inspeção pós-testes elétricos (qualquer tipo de falha) e danos ao chip (defeitos nos materiais, contaminação, etc.).
Os requisitos exigidos pela maioria das análises de falhas e laboratórios de P&D para medir defeitos, criar relatórios e arquivar imagens exigem uma solução digital. Dada a natureza inerente desta aplicação, o contraste nativo é mínimo e deve ser otimizado através de um software de análise de imagem. A função de não uniformidade da iluminação cria uma vinheta ou um escurecimento dos cantos da imagem em direção ao centro e deve ser digitalmente removida da visualização em tempo real e da imagem capturada. Enquanto a microscopia de luz refletida é ideal para iluminar uma amostra a partir de cima, o infravermelho da luz transmitida foi projetado para iluminar uma amostra através do silício que se encontra por baixo da amostra, fornecendo maior contraste. Isso permite que a luz transmitida seja especialmente útil para a inspeção do alinhamento de padrões ou de marcas de referência através do silício.
Um sistema completo de infravermelho próximo digital
Nossa série UIS2 de lentes objetivas de infravermelho dedicadas fornecem uma solução completa para a formação de imagem digital de infravermelho próximo. As lentes objetivas de infravermelho próximo dedicadas UIS2 de última geração proporcionam uma maior transmissão no espectro de infravermelho próximo e fornecem colares de correção (lentes objetivas de 20x, 50x e 100x) para ajustarem-se a uma espessura de silício específica, maximizando a transmissão e o desempenho. A câmera digital XM10-IR da Olympus fornece imagens com um alto contraste de até 1.100 nm ao longo do espectro de infravermelho próximo ao mesmo tempo que mantém um amplo campo de visão graças ao grande sensor CCD de 2/3 pol. Ao contrário de outras soluções de formação de imagem de infravermelho, o software de análise de imagem OLYMPUS Stream® controla totalmente a câmera XM10-IR para fornecer correções de sombreado em tempo real para maximizar a uniformidade da imagem no campo de visão. Além disso, o usuário pode maximizar facilmente o contraste da imagem em imagens de infravermelho em tempo real e capturadas. O software OLYMPUS Stream também fornece a funcionalidade de realizar medições precisas em qualquer lugar dentro do campo de visão da imagem, criar relatórios automaticamente e arquivar imagens e dados importantes.
Ideal para formação de imagem de alta qualidade e inspeção através do silício, nossa solução de infravermelho próximo digital completa inclui:
- Microscópio composto de infravermelho vertical (série BX) ou um microscópio composto para inspeção Wafer com infravermelho dedicado (série MX) [os microscópios de infravermelho da série MX permitem uma observação de infravermelho simultânea de luz refletida e luz transmitida]
- Lentes objetivas UIS2-IR
- Câmera digital FireWire CCD 1.4 MP de alta sensibilidade XM10-IR
- Software de análise de imagem OLYMPUS Stream
Obtenha resultados imediatamente
Nosso sistema de infravermelho próximo digital completo fornece o recurso de aquisição de imagens de alta qualidade por baixo do silício, realizar medições precisas, criar relatórios conclusivos e arquivar imagens, tudo isso sem danificar o produto acabado. Além disso, ao usar um sensor de infravermelho próximo digital, o retardamento característico da imagem e a retenção de uma câmera analógica com tubo de observação de sulfeto em chumbo são eliminados. Esta solução completa também é simples — os operadores com uma compreensão básica de microscopia e de formação de imagens podem começar a obter resultados imediatamente.
Imagens adquiridas usando várias lentes objetivas UIS2-IR, microscópio composto vertical BX2M-IR, câmera digital XM10-IR e software OLYMPUS Stream:
 |

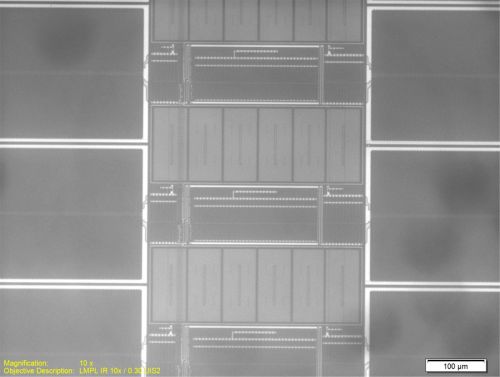

| Lente objetiva UIS2-IR 10x |
 |

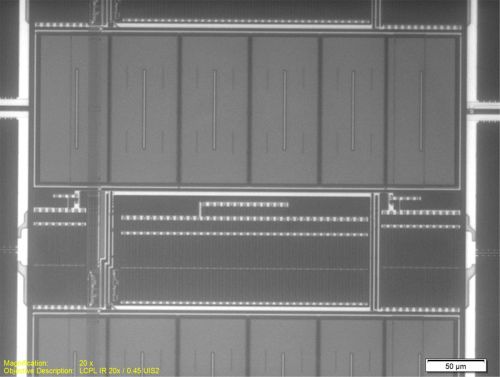

| Lente objetiva UIS2-IR 20x |
 |

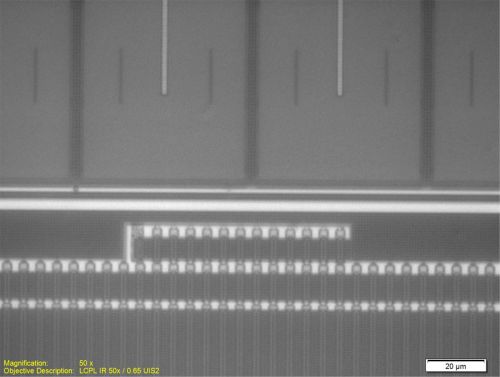

| Lente objetiva UIS2-IR 50x |
 |

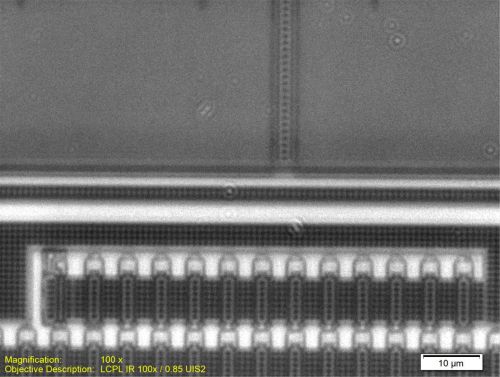

| Lente objetiva UIS2-IR 100x |
