使用激光显微镜测量微米区域形状
咖啡奶油单杯
应用
许多人在家里或外出就餐时会将奶油或糖浆放入咖啡中。其中有些液体装在小巧的单杯塑料杯中。在加注液体之前，先将堆叠的杯子一个接一个取出来，然后加注液体。堆叠的杯子由机器取出时，每个杯子都必须很容易从堆叠处中取出，以方便加注过程。测量与堆叠处中下一个杯子直接接触的杯子凸面区域的表面粗糙度很重要，可帮助确保每个杯子都很容易被机器取出。如果表面太粗糙，则杯子可能卡在一起。
奥林巴斯的解决方案
奥林巴斯LEXT三维激光扫描显微镜使以高分辨率和高精度捕获三维形状测量变得很容易，实现了表面粗糙度和表面不规则目标深度（或高度）的精确轮廓测量。LEXT显微镜提供与接触式显微镜相同的粗糙度（二维）参数，从而提供与接触式显微镜兼容的测量结果。LEXT显微镜还提供符合ISO25178要求的三维粗糙度参数，通过使用三维图像及数值数据的表面区域评估，提供比线性粗糙度更多的信息。传统接触式显微镜很难精确地测量杯子，因为它难以将探针放在有波纹和倒角的容器的表面。扫描电镜主要用于观察，需要沉积金属层，并且难以定量评估粗糙度。LEXT显微镜解决了这些极具挑战性的问题，它实现了低倍镜到高倍镜下的非接触式测量，不会忽略待测的小区域，也无需沉积。

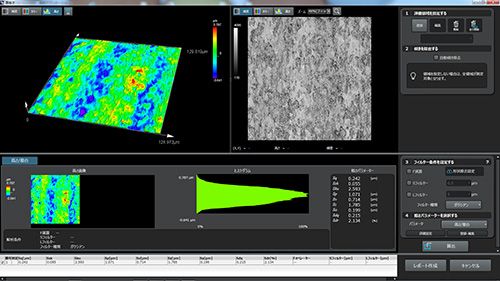

表面粗糙度测量
