数码显微镜的深景深如何能够实现连接器针脚的全面检验


检验连接器针脚存在的挑战

检验连接器针脚存在的挑战

电气连接器是大家熟知的零件,用于连接两根线(一根通向器件,一根通向电路板)、连接两块电路板,另可用于诸多其他应用。它们具备不同形式,但很多连接器采用针脚实现连接。如果某个连接器针脚存在缺陷,则整个器件会出现故障。缺陷可能因摩擦、异物、腐蚀或氧化造成。为了最大限度地减少故障,制造商使用严格的质量控制措施,而显微镜扮演着重要的角色。

当使用显微镜检验连接器针脚时,若景深不佳,则无法迅速从根部到尖端对焦整个针脚。对焦不佳,会弱化检验员发现缺陷并确定针脚缺陷部位的能力。景深不佳,会导致无法对焦整个针脚(放大倍率 26X)

景深不佳,会导致无法对焦整个针脚(放大倍率 26X)

仅对焦尖端

仅对焦尖端

仅对焦根部

仅对焦根部

为应对景深不佳这一问题,您可使用软件来生成整个针脚的全聚焦图像,但是过程较为缓慢。此外,由于您的所见并非真实图像,需切换回真实图像从而定位不同的部位,因此查看针脚的不同部位会非常耗时。所幸,可通过采用高性能物镜的数码显微镜来应对此类挑战。

 使用 DSX1000 数码显微镜检验连接器针脚

DSX1000 显微镜的物镜可提供同时聚焦整个连接器针脚所需的景深和分辨率,可大幅简化并加速检验过程。对于较大针脚,对焦整个针脚仍具有挑战性,凭借该显微镜的景深扩展功能,按下按钮即可提高景深,从容应对这一难题。

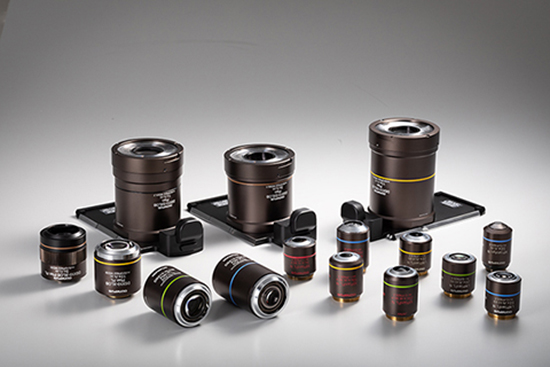

物镜
物镜

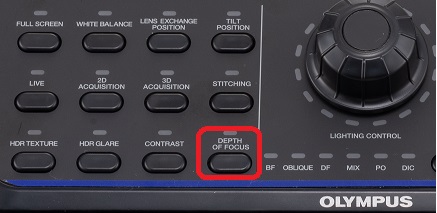

景深按钮
景深按钮

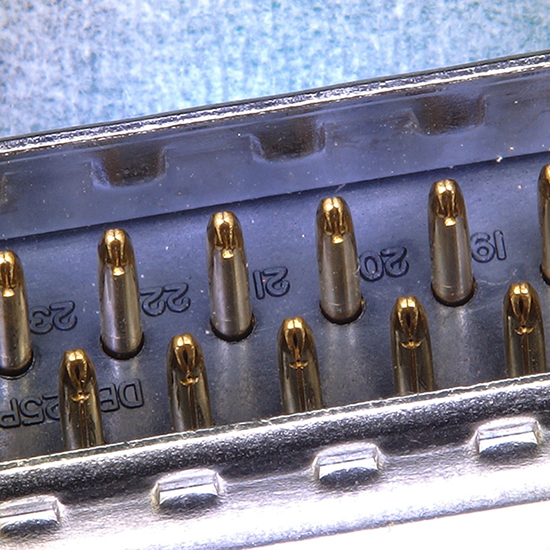

使用 DSX1000 捕获的图像,清晰显示了整个针脚(放大倍率 26X)
使用 DSX1000 捕获的图像,清晰显示了整个针脚(放大倍率 26X)

Olympus IMS

应用所使用的产品

图像和结果更优良。DSX1000 数码显微镜凭借有保证的准确度和重复性,可实现更快速的失效分析。
