OLYMPUS Stream软件以两种方式精简针对ASTM标准的合规程序

作者  -
Olympus Stream的工作流程

ASTM国际标准已被世界各地政府机构和企业采用,为制造质量和环境安全提供支持。

不过,通例程序可能涉及枯燥耗时的重复检测和测量任务。

为应对这一挑战,我们的自定义解决方案集团在OLYMPUS Stream软件中设置了个性化工作流程,可帮助客户有效地达到ASTM制造工艺标准。下面举两个例子。

1. ASTM E1268

ASTM E1268是评定显微结构带状物等级或取向的国际标准惯例。带状和取向会影响材料的机械性能(如:显微硬度),还会影响碳钢或合金钢的强度。为此,检测员采用本标准来帮助确保制造过程中热处理后的材料质量。

基于该标准,冶金学家必须基于带状或取向微观结构的结构外观来定性描述其性质。一位客户找到我们,询问是否能够更改OLYMPUS Stream软件,以帮助其快速准确地获取ASTM E1268标准的测量值。我们于是着手为客户的OLYMPUS Stream软件创建了一个特殊的工作流程。此流程运作方式如下:

使用预设网格测量带状和取向

在此自定义设置中,操作员将具有先前设定的线距和尺寸的网格放在样品图像上。然后运行基于阈值的自动分析,查看合金相或合金相的一部分是否位于图像网格线上。根据合金相或合金相的一部分在网格上显示的清晰程度,应用全加权或半加权计数。

再根据ASTM E1268标准对结果进行评估。系统将计算以下特征来表征带状:

  • N |_ [1/mm]:网格线垂直于形变方向的特征截线数。
  • N || [1/mm]:网格线平行于形变方向的特征截线数。
  • 各向异性指数 (AI): N |_ 和 N || 之间的比率。
  • 取向度 (Ω):二维抛光面上部分取向线性结构元素的取向度(水平取向大于零;非取向结构接近零)。
  • 带状间距 [μm] (SB):带状中心到相邻带状中心的平均间距;此特征仅用于强带状结构。
  • 自由程间距 [μm] (λ):带状边缘到相邻带状边缘的平均间距;此特征仅用于强带状结构。

针对ASTM E1268设置自定义OLYMPUS Stream工作流程

下面是客户如何设置此工作流程的概述:

首先,操作员在单独的选项卡中打开自定义工作流程窗口,轻松访问OLYMPUS Stream标准功能和自定义功能。

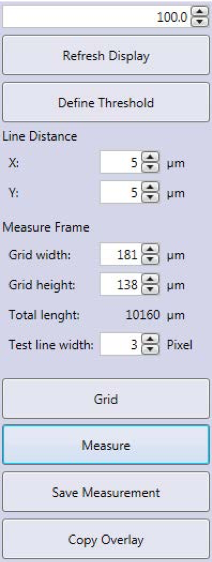

工作流程区域会提供可定义阈值(粒子相的强度范围)和测量网格(线距和尺寸)的选项。

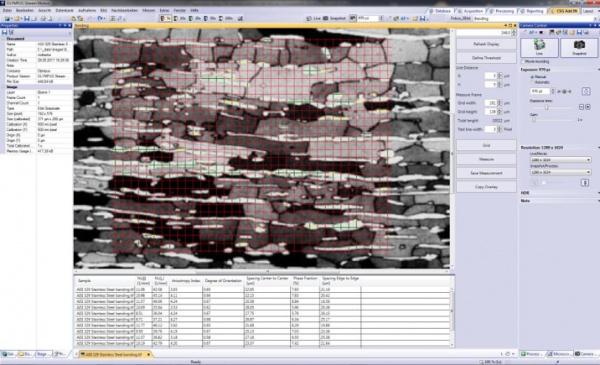

然后操作员点击“测量”按钮执行测量。测量值会显示在工作表区域,网格会基于相位成员关系显示标记线段。

测量完成后,操作员可以将生成的工作表保存为XLSX或CSV文件中的Excel工作簿。然后他们可以通过选择“复制覆盖”将测量覆盖转换为标准Stream覆盖。

2. ASTM E562

ASTM E562是用系统人工点计数法测定材料相的面积(也成为体积分数)的国际标准测试方法。金相检测员采用此方法计数微观结构内可分辨的成分或相。检测员可以将此测试方法应用于任何可制备和观察足够的二维剖面的固体材料。

在制造工业中,ASTM E562常用于测量双相不锈钢(DSS)焊缝的铁素体含量,以确保焊接后材料保持其机械性能和抗腐蚀性。

我们为客户的OLYMPUS Stream图像分析软件创建了自定义工作流程,简化了此测试方法。其工作方式如下:

系统人工点计数的点网格

在此自定义设置中,将具有先前设定的网格节点数的网格放在样品图像上。使用“定义网格”选项定义网格节点数。然后进行目测评估,查看相或相的一部分是否位于图像中的网格节点上。根据相或相的一部分在网格节点上显示的清晰程度,计数一点或半点。

根据ASTM E562标准对人工点计数的结果进行评估。统计参数包括:

  • 面积分数:面积分数是所获取图像的评估组分的面积比百分比。
  • 平均面积分数:平均面积比是作为所有图像中所有点计数的平均百分比的面积比。
  • 标准偏差:标准偏差是计算与平均值偏差的方法。在人工点计数的情况下,平均值定义为平均面积比。标准偏差会显示发现值在平均值(平均面积分数,采用%表示)周围的分散程度,换言之,就是波动程度。
  • 置信区间 (CI):置信区间也就是所谓的置信范围。换句话说,95%置信区间意味着有95%的几率发现值包含参数的真实位置。
  • 相对精度:相对精度显示测量的精确程度。相对精度随每个网格计数点数的增加而增加。

现在我们来探讨一下客户如何设置这个特殊的工作流程。

针对ASTM E562设置自定义OLYMPUS Stream工作流程

与前例相同,操作员在新的选项卡中打开自定义解决方案窗口,并在另一个选项卡中访问标准OLYMPUS Stream功能。在自定义工具窗口中,图像区域将与实时图像或最新获取的图像同步。

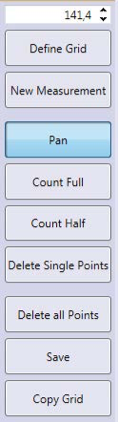

若要在不同图像之间进行切换,操作员可以使用标准OLYMPUS Stream选项卡中的库工具窗口。工作流程区域包括可定义测量网格和执行全额定与半额定计数的选项,还包括可删除选定的单个测量点和整个实际测量的选项。

最后,操作员可在工具窗口的工作表区域找到人工计数结果,并将此工作表保存为兼容Excel的CSV文件。然后他们可以使用“复制网格”按钮保存测量覆盖。

使用个性化工作流程满足全球标准

这些例子也只是浅尝辄止。如今全球ASTM标准数量已超12,000,我们的自定义解决方案工作流程可帮助冶金学家减少重复性工作和培训员工的时间。

如果您希望针对ASTM、ISO及其他国际标准个性化自己当前的OLYMPUS Stream工作流程,请立即联系我们。
