角度声束线性扫查

我们还可以一个固定的角度进行线性扫查，这种情况很像使用一个常规单晶角度声束探头进行扫查。声束以单一固定角度沿探头长边进行扫查，可使用户在不移动探头的情况下，探测到材料中更大的体积范围。这种扫查模式可以节省检测时间，特别是在使用一个探头以一个固定的距离对整个焊缝体积进行焊缝扫查的应用中。

在上面的示例中，声束以45度角对被测样件进行扫查，并在移动过程中逐一与3个孔相交。在进行每个序列的扫查时，声束入射点（BIP），即声能离开楔块的点位置，也会从左向右移动。在任一时刻的A扫描表现的是特定孔径的回波情况。

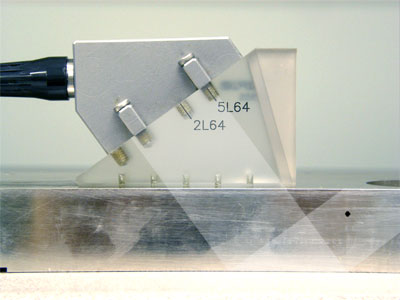

在对不是很厚的材料进行角度扫查时，还必须考虑到落在第一个跨度以外的反射体的实际位置，这是声束第一次碰到被测工件的底面得到反射的位置。通常在检测某些典型的管材或板材时，会出现这种情况。在下面的示例中，当声束从左向右扫查时，从探头中心发出的声束遇到钢板的底部反射回来，并在第二个跨度上碰到参考孔。

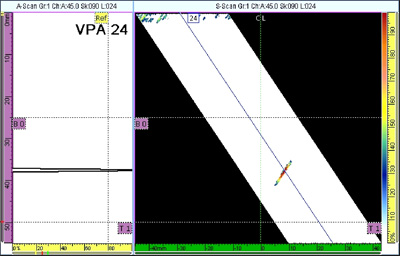

在这个屏幕视图中，两条水平虚线光标表明图像中第一个跨度的终点和第二个跨度的终点的相对位置。因此，这个落在两条水平光标之间的孔的指示信号被确定为出现在第二个声束跨度上。注意，屏幕左侧的深度标尺只可对第一个跨度中的信号指示直接进行精确的测量。要使用标尺测量第一个跨度以外的缺陷指示，需要进行某些修正。如果缺陷指示在第二个跨度上，则需将被测样件厚度减去从标尺上读出的深度值，这样才可以得到缺陷指示的真实深度。例如：在测量一个25毫米厚的板子时，如果读数为38，则第二个跨度上的缺陷指示的实际深度为38 - (2 x 25)，即12毫米。如果缺陷指示在第三个跨度上，则需将被两倍的被测样件厚度减去从标尺上读出的深度值，这样才可以得到缺陷指示的真实深度。大多数仪器都可以自动进行计算，并将结果显示在屏幕上，如5.6章节中所示。
