概述

使用 OmniScan X4 128:128PR* 扩展您的应用能力

自信地应对更复杂的挑战，同时保持设备轻便且便于现场使用。

具备开发需要128阵元脉冲器的新PAUT应用的灵活性。
完整的 128:128 通道能力，依然采用紧凑、便携、耐用的设计。
现有 OmniScan X4 64:128PR 的升级路径：无需完全更换。
改进的聚焦和波束转向功能。
克服了线性探头64个元件的限制。

*专利申请中

专家之选 OmniScan X4多技术系列仪器是一种功能强大的便携式解决方案，其高速度和多功能性可提升您的工作效率，同时增强您对评估工作的信心。利用其高级相控阵功能、高效的全聚焦方式（TFM）和创新型相位相干成像（PCI）技术，可以探测和解读具有挑战性的缺陷，并通过更早地识别损伤来确保资产的完整性。欢迎下载OmniScan X4产品信息说明册

专家之选

OmniScan X4多技术系列仪器是一种功能强大的便携式解决方案，其高速度和多功能性可提升您的工作效率，同时增强您对评估工作的信心。利用其高级相控阵功能、高效的全聚焦方式（TFM）和创新型相位相干成像（PCI）技术，可以探测和解读具有挑战性的缺陷，并通过更早地识别损伤来确保资产的完整性。

欢迎下载OmniScan X4产品信息说明册

性能卓越，值得信赖

每台OmniScan X4仪器堪称一个无所不包的多技术检测工具箱，可使您利用多种超声检测技术。利用其检测和测量功能，可在损坏变得严重之前准确识别和评估损坏的严重程度，从而保护那些容易出现裂纹或腐蚀的焊缝、部件和资产。

使用PCI进行可靠评估

在探测和突出显示以往难以检测的缺陷时，如钩状裂纹和应力腐蚀开裂（SCC），相位相干成像技术有助于消除疑虑。使用PCI可以清楚地区分细小裂纹群中的单个缺陷，并可靠地进行表征。

了解PCI的优势

PCI的应用有哪些？

TFM采集率提高了3倍

由于OmniScan X4系列仪器处理能力的提升，获得清晰TFM图像的速度比上一代型号（X3 64）快了三倍*。利用 OmniScan X4 64:128PR 和 128:128PR 型号更快的速度和 128 元件容量，执行具有扩展聚焦能力的 TFM 检测。

了解有关TFM的常见问题解答

欢迎下载我们免费的TFM电子书

*达到这一速度取决于配置和稀疏发射的使用。详情请咨询。

获得即时洞察，消除低效

TFM和PCI双重技术让您信心倍增

采用具有不同特性的PCI和TFM两种技术，同时从焊缝两侧彻查整个焊缝体积。使用两个探头对焊缝进行一次性扫查，即可显示TFM和PCI结果，以便高效精确地比较、测量和确认缺陷特征。

以提高速度和简化操作为设计宗旨

在OmniScan X4系列仪器上可以简单直观地进行相控阵、TOFD、TFM和PCI检测。任何经验水平的检测人员都可以利用这些技术，通过简单的逐步扫查计划和应用预设，提高效率，增强信心。

便捷的应用预设

OmniScan X4的应用预设，可以改善学习曲线，提高检测在不同操作员之间的可靠性和一致性。即使是低级别用户和新用户也可以在几分钟内完成优质的PA或PCI配置。

通过针对腐蚀和复合材料检测的选项，这些预设参数可简化使用 HydroFORM™, FlexoFORM™, 和 RollerFORM™ 扫描器的扫描设置，您还可以根据实际需求调整相关设置。

简化了复杂配置

OmniScan X4扫查计划的直观分步3D图形可简化从基本到复杂的各种检测设置。

在设置光栅扫查计划时，可以自行命名扫查轴，还可以创建相对于资产的基准参考点。这些真实世界的参考以及真实方向的校正，大大地方便了为报告创建直观的检测数据示意图的操作。

应用

为您的应用选择合适的型号

OmniScan X4系列仪器的每个型号都能驱动装有一定数量晶片的探头，从而可针对不同的材料和厚度提供不同的聚焦能力。以下是4种机型所擅长应用类型的概述。要了解更多详情，请联系我们或您的Evident代表。

16:64PR
擅长以下应用：

腐蚀监控
检测管道完整性
手动PA/TFM
TOFD
小管道

16:128PR
出色的中档机型，适用于：

薄焊缝（25 毫米）
风电叶片制造
航空航天业的缺陷探测

32:128PR
可进行高效焊缝检测，包括粗晶粒材料：

厚焊缝，可检测厚达~75毫米的焊缝
奥氏体/耐腐蚀合金（CRA）
偶尔进行TFM检测
石油和天然气行业的缺陷探测

64:128PR
对较厚的粗晶材料进行更高效的焊缝检测:

非常厚的焊缝，~100毫米（使用64晶片孔径提高定量精度）
奥氏体/耐腐蚀合金（CRA）
密集进行TFM检测（HTHA）
先进的石油、天然气和电力生产行业的缺陷检测
FMC采集和应用开发

128:128PR
包括 64:128PR 型号的所有功能，并且还包括：

可使用128元孔径配置以提升聚焦性能
• 支持使用多达128个元件的矩阵探头，实现更优的波束偏转

完整的NDT解决方案

为了满足您的应用需求，Evident提供完整的解决方案，包括探头和楔块、扫查器和软件，以充分发挥您的OmniScan X4探伤仪的检测性能。欢迎了解我们为这些应用提供的一系列设备解决方案。

HTHA解决方案

腐蚀解决方案

焊缝解决方案

机载软件

可根据您的需求更新升级

利用MXU的新近更新，释放您的检测潜能每次更新OmniScan X4机载软件（MXU），您都可以享用新的功能，扩展您的能力，简化您的工作，而无需重新投资。

我们每季度免费更新MXU软件，可使您在快速发展的无损检测（NDT）领域始终掌握前沿技术，了解技术发展动态。

OmniScan Black Box（黑盒子）应用程序

简化您的流程

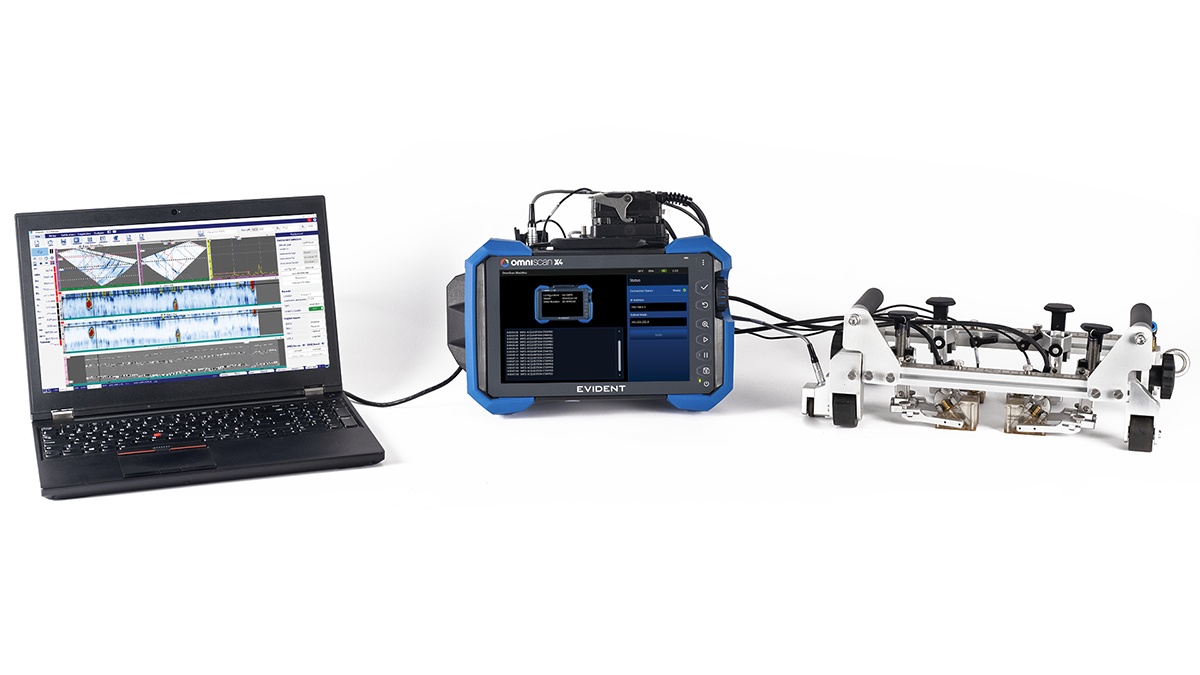

在OmniScan X4设备上安装OmniScan Black Box应用程序后，您就可以使用数据采集软件对其进行远程控制，其中包括：

将WeldSight或AeroView软件的高级分析工具与由电池供电的便携式OmniScan X4仪器配套使用，有助于简化您的工作流程，提高您的工作效率。.

为简化您的检测流程，请将最新版 OmniScan Black Box 应用程序下载到任何具有 128 个接收通道的 OmniScan X4 设备上（型号以: 128PR 结尾）。下载或更新该应用程序是免费的。

立即下载应用程序

您还需要在 PC 上安装我们的配置工具，以便使用 WeldSight 或 AeroView 软件控制 OmniScan X4 设备。

Install the Config. Tool on Your PC

NDT设备应用程序编程接口（API）

驱动OmniScan X4仪器的软件与Black Box应用程序之间的通信使用由Evident开发的NDT设备API协议。这是一种开放式编程语言，可用于将OmniScan X4集成到您的检测生态系统中。如需咨询有关使用NDT设备API对OmniScan X4配置进行远程控制的详细信息，请联系我们或您的Evident代表。

掌管您的FMC数据

您是否有兴趣尝试使用FMC数据开发高级而新颖的应用? 使用由计算机通过 Black Box 应用程序驱动的 OmniScan X4 64:128PR 或 128:128PR 型号，您可以从存储的 FMC 数据中获取原始 A 扫描数据。可以利用这些原始数据重建TFM成像或其他图像重建模式。

如需了解更多详细信息，请联系我们或您当地的销售代表。

*请注意，您的计算机必须运行一个能够处理原始FMC数据的程序。

OmniPC 6

我们免费提供的用于PC机的OmniScan配套数据分析软件，可满足大多数基本的相控阵、TOFD和TFM分析需求。

OmniPC 6软件的主要优势

OmniPC 6软件提供用户友好且使用灵活的功能，包括：

熟悉的OmniScan用户界面简化了学习过程。
方便的快捷方式加快了导航速度。
一台计算机上可打开多个会话，提高了效率。
数据采集可以“重新播放”，还可以随时调整增益、应用自动80%，并滑动数据光标。
可在分析过程中调整夹角、扫查偏移和步进偏移，以提高准确性。
使用真实深度或声程中的闸门，或更改放大调色板，以更迅速地定位信号指示。
腐蚀检测：闸门A、B和I可提供各种读数列表。
TOFD检测：可重新校准TOFD文件中的楔块延迟和探头中心距离（PCS），并根据需要同步和移除直通波。
不同的数据导出选项可满足您在制作报告方面的需求。

兼容的设置和分析软件

可利用我们一系列兼容的PC软件，简化检测工作流程，优化数据分析，还可方便地制作符合规范的报告。

ScanPlan（扫查计划）软件
使用已经在OmniScan X4仪器中熟悉的各种工具，可以在PC机上制定扫查计划，更灵活、更高效地管理检测。

WeldSight软件
对OmniScan X4焊缝检测数据进行高级分析。使用WeldSight Remote Connect（WeldSight远程连接）应用程序，通过WeldSight PC软件远程控制相控阵检测。

AeroView软件
AeroView软件可通过定制布局和工具得到优化，便于进行符合规范的航空航天数据分析。使用OmniScan X4 Black Box（黑盒子）应用程序，可通过您的AeroView Inspection PC软件远程控制相控阵检测。

可简化PAUT和TOFD数据分析的灵活工具

修正采集过程中出现的疏漏

OmniPC软件在检测后分析的过程中可以更改夹角、扫查偏移和步进偏移，以提高数据的准确性，并避免重复采集。

可调整的闸门和动态读数

闸门A、闸门B和闸门I可提供各种读数列表（用于腐蚀检测）。

重播采集

可随时调整增益，应用自动80%，并滑动数据光标。

B扫描筛查

C扫描筛查

轻松识别信号指示

使用真实深度或声程中的闸门，或更改放大调色板，可以更迅速地定位信号指示。

TOFD重新校准

可重新校准您的TOFD文件中的楔块延迟和探头中心距离（PCS）。根据需要同步并去除直通波。

轻松提取和导出数据，以制作报告

提供不同的导出选项，以满足您制作报告的需求。

技术规格

所有型号的规格均已列出，除非另有说明

一般规格及所含附件

尺寸	335 mm × 221 mm × 151 mm（13.2 英寸 × 8.7 英寸 × 5.9 英寸）
重量	16:64PR型号：5.7 kg（含一块电池） 16:128PR、32:128PR、64:128PR 和 128:128PR 型号：5.9 kg（含一块电池）*
机载存储容量	1 TB内部SSD存储空间。单个文件最大容量为25 GB。可使用外部USB驱动盘扩展存储容量
存储设备	SDHC卡和SDXC卡，或者大多数标准USB存储设备
无线	机载Wi-Fi 6E和蓝牙5.3
PAUT连接器	1个PA接口，2个UT通道（每个通道有2个P/R接口）
可用的配置和组	OmniScan X4A – 128:128PR：8组声束设置 OmniScan X4A – 64:128PR：8组声束设置 OmniScan X4A – 32:128PR：8组声束设置 OmniScan X4A – 16:128PR：8组声束设置 OmniScan X4B – 16:64PR：2 组（PA、UT 或 TFM），或特定配置为 2 个 PA 组 + 1 个 TOFD
坠落测试	通过MIL-STD-810G的坠落测试
侵入保护评级	符合IP65评级标准（完全防尘，且可抵御来自各个方向的水射流，6.3毫米喷嘴）
显示屏	269 毫米（10.6 英寸）TFT LCD，配备电阻式触摸屏，分辨率为 1280 × 768 像素
电池	包含2块可热插拔锂离子电池，每块87 Wh
电池供电时间	最少5小时（使用ISO18563标准设置参数）
操作温度	−−10 至 45 °C（14 °F 至 113 °F）
存储温度	−−20 °C 至 60 °C (−−4 °F 至 140 °F)（含电池） −−20 °C 至 70 °C (−−4 °F 至 158 °F)（设备内部无电池）

输入与输出

端口	2个USB 3.1端口、1个视频输出端口（HDMI）、1个SDHC存储卡插槽、1个通信（以太网）端口
编码器	双轴编码器线（正交或时钟/方向）
数字输入与输出	4个数字输入端口（TTL）、4个数字输出端口（TTL），包括一个预留用于采集开/关的端口
外接DC电源	18 VDC，圆形2.5毫米直径连接器，中心正极

通用超声规格

有效数字化频率	高达 100 MHz；用户可调压缩系数
最大脉冲重复率（PRF）	高达 20 kHz；实际最大 PRF 通常受物理限制（获取超声信号所需的渡越时间）
A扫描数据点的最大数量	最高达16384
A扫描位深度	16比特
检波	RF、全波、半波+、半波−
视频滤波	平滑（根据探头频率范围调节）
滤波	PA 通道：可选带通滤波器、高通滤波器和平均处理 UT 通道：可选低通滤波器、带通滤波器、高通滤波器及平均处理
时间校正增益（TCG）	PA：每步增益最大可达 40 dB，最小步进为 0.1 dB UT：增益可调范围为 100 dB，最小步进为 0.1 dB 最大斜率为40 dB/10 ns
支持的声束类型（组）	提供以下选项：相控阵超声（PAUT）声束类型（线性、扇形和混合）、单超声声束（UT）、衍射时差超声（TOFD）、全聚焦方式（TFM）、相位相干成像（PCI）、全矩阵捕获（FMC）和平面波成像（PWI）
原始全矩阵捕获（FMC）数据采集	仅在型号 64:128PR 和 128:128PR，并且使用 NDT 设备 API 或与外部采集软件配合使用的 OmniScan Black Box 板载应用程序时可用。

声学技术规格

		PA通道	UT通道
认证	校准认证	ISO 18563-1:2022	EN22232:2020
	脉冲宽度	30 ns ～ 1000 ns范围内可调；分辨率为5 ns（双极脉冲的半周期或负脉冲的持续时间） 30 ns ～ 1,000 ns范围内可调，分辨率为2.5 ns	Adjustable from 30 ns to 1,000 ns; resolution of 2.5 ns
	脉冲形状	双极负-正方波脉冲	负方波脉冲
接收器	增益范围	0 dB ～ 80 dB，最大输入信号为900 mVp-p（满屏高）。	0 dB ～ 120 dB；最大输入信号为30 Vp-p（满屏高）。
	系统带宽	0.2 MHz ～ 26.5 MHz	0.25 MHz ～ 28.5 MHz

PAUT Specifications

OmniScan X4的不同型号	128:128PR	64:128PR	32:128PR	16:128PR	16:64PR
最大脉冲发射孔径	128	64	32	16	16
最大接收通道数量	128	128	128	128	64
聚焦法则的数量	总数最多1024个（每组最多512个）

FMC / TFM / PCI / PWI Specifications

OmniScan X4的不同型号	128:128PR	64:128PR	32:128PR	16:128PR	16:64PR
最大扩展孔径（FMC）	128	128	64	32	32
最大孔径（PWI）	128	64	32	16	16
最大TFM或PCI组数	4	4	4	4	2
实时全聚焦方式（TFM）包络	有——实际的希尔伯特变换
图像分辨率	高达1024 × 1024（1 M点），针对每个TFM或PCI声波组
FMC支持的声波组（TFM或PCI模式）	脉冲回波：L-L、T-T和TT-TT Self-Tandem（自串联）：TT-T、TT-TTT、LL-L、LT-T、TL-T、TT-L和TL-L
PWI支持的声波组（TFM或PCI模式）	脉冲回波：L-L 和 T-T
