概述
深穿透探头可与多种楔块配合使用，完成各种角度声束检测应用。这些探头专用于完成深穿透检测应用，如：对较厚的平板、焊缝、锻件，以及噪声较大或粒状材料的检测。
优势特性
- 声波层与Rexolite在声学上相适应
- 探头上配有锚拴螺钉
- 还提供适用于各种角度声束应用的多种楔块供用户选择
|
典型应用
A3、A4和A5探头
深穿透应用
|

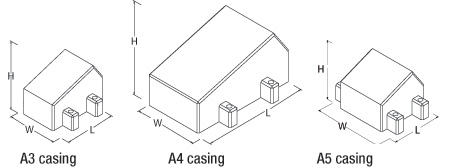

探头的技术规格和尺寸
| 工件编号 | 频率
（MHz） | 晶片数量 | 晶片间距
（毫米） | 激活
孔径（毫米） | 晶片高度（毫米) | 外型尺寸
（毫米，英寸） |
| 长 | 宽 | 高 |
|
3.5L16-A3
|
3.5
|
16
|
1.60
|
25.6
|
16.0
|
36 (1.41)
|
36 (1.41)
|
25 (0.98)
|
|
5L16-A3
|
5.0
|
16
|
1.20
|
19.2
|
12.0
|
36 (1.41)
|
36 (1.41)
|
25 (0.98)
|
|
1.5L16-A4
|
1.5
|
16
|
2.80
|
44.8
|
26.0
|
57 (2.25)
|
46 (1.80)
|
30 (1.19)
|
|
2.25L16-A4
|
2.25
|
16
|
2.00
|
32.0
|
20.0
|
57 (2.25)
|
46 (1.80)
|
30 (1.19)
|
|
2.25L32-A5
|
2.25
|
32
|
0.75
|
24.0
|
24.0
|
29 (1.15)
|
43 (1.67)
|
24 (0.96)
|
|
5L32-A5
|
5.0
|
32
|
0.60
|
19.2
|
20.0
|
29 (1.15)
|
43 (1.67)
|
24 (0.96)
|
这些探头的标准配置包含一个OmniScan连接器和一条2.5米长的电缆，也可以根据用户的特殊要求，配备其他类型的连接器和其他长度的电缆。
|
