概述
![](https://industrial.evidentscientific.com.cn/data/Image/scanners/Scanner_HST-X04_02.jpg?rev=4A99)

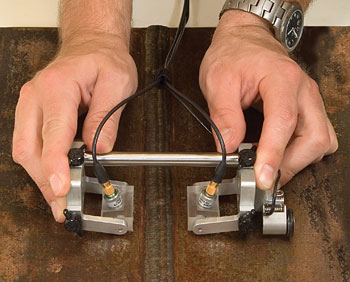

奥林巴斯的HST-X04衍射时差(TOFD)手动扫查器提供了一种经济有效、用途广泛的焊缝检测解决方案。
应用
- 手动部署的单轴扫查器,用于检测平板、管道和曲面
- 适用于检测管道、压力容器、储罐和结构部件
- 可在任何方向上操作,可对平面或外径最大为51毫米的管道进行检测
数据采集
- 使用OmniScan永久记录结果
- 非常适用于与位置相关的A扫描、B扫描和回波动态扫查数据的采集
- 适用于任何带2个UT通道的系统

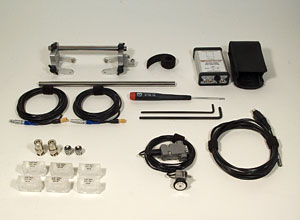

扫查器套装部件
![](https://industrial.evidentscientific.com.cn/data/Image/scanners/Scanner_HST-X04_Kit_01.jpg?rev=C97D)
- 带150毫米框架的扫查器
- 两个10 MHz(3毫米晶片直径)的CentraScan复合材料TOFD探头,提供比传统UT探头更好的信噪比
- 3套ST1楔块,带硬质合金防磨销和淋水孔,可生成45º、60º和70º声束
- 两条LEMO-Microdot探头电缆,2.5米长
- 两个LEMO到BNC适配器
- 装有弹簧、摩擦驱动的防水Mini-Wheel编码器,用于X轴或Y轴的数据编码
- 可灵活定位编码器的支架
- 额外的250毫米框架,用于更宽的探头中心间距
- 带泡沫垫的便携箱
这款HST-X04扫查器套装经过进一步配置,可与更多奥林巴斯的TOFD和脉冲回波探头和楔块配套使用,包括复合材料产品系列。
可选购前置放大器套装
工件编号:5682-KIT01
![](https://industrial.evidentscientific.com.cn/data/Image/scanners/Scanner_HST-X04_PreAmp_01.jpg?rev=BE7A)
Panametrics 5682前置放大器套装包括:
- 5682前置放大器
- 2.5米LEMO到LEMO电缆
- 电源线缆
- 9 V电池
- 腰包
前置放大器使用标准的9 V电池,或将提供的电源线插入到OmniScan仪器获得电量。
| 前置放大器技术规格- 30 dB增益
- 电池可工作50个小时(持续放电)
- 连续电量指示器
- 67 dB信噪比
- 重量:180克,带电池
- 经过CE认证
|
特性
- 在配有适当联结轭时,可在TOFD或脉冲回波检测中进行编码线性扫查(单轴)
- 装有弹簧的防水编码器,带橡胶轮,可在被测表面上提供很大的附着力
- 紧凑轻便、用途广泛
- 性价比很高
- 设备结构坚固耐用
- 适用于各种探头和楔块,包括CentraScan复合材料产品系列
- 探头中心间距(PCS)可在17毫米到180毫米之间进行调节
- 薄型框架,适用于狭窄的区域
- 无需工具即可快速松开的楔块和探头托架
- 编码器分辨率:12步/毫米
- 与OmniScan、TomoScan FOCUS LT(带可选适配器)和其他使用适当编码器电缆(未包含在套装中)的仪器相兼容。
