概述
碳钢管道和平板
我们的多功能焊缝检测解决方案采用多种技术，可对外径等于或大于3英寸的板材和管道进行高效检测，对外径等于或大于6英寸的板材和管道进行周向扫查。相控阵、衍射时差以及常规超声等技术可被单独使用，也可以组合在一起使用，以覆盖整个焊缝，并获得很高的检出率。
这种解决方案还使用不同的扫查方式，以获得有关缺陷位置和大小的准确数据。扫查器具有优质的稳定性和编码性能，不仅可使检测符合规范的要求，还可获得质量更好的检测数据。在以手动、手动编码、半自动或自动方式采集数据时，需使用不同的扫查器。
Evident的碳钢焊缝检测解决方案汇集了我们的采集单元、扫查器、探头和软件，可根据您的需求量身定制。这种解决方案可以定量缺陷的长度和深度，并根据规范做出接受/拒绝的判断。
焊缝系列PA探头和楔块
 | A31和A32相控阵探头和楔块具有独特性能，可使检测达到更高的水平。 - 改进的信噪比（SNR）
- 人性化设计
- 改进了耦合效果
- 可以进行复合式扫查
|
高温检测
 |
如果用户要求，我们可以提供一种与Mini-Wheel（袖珍轮）编码器和HSMT-Flex HT扫查器相兼容的高温楔块选项。这种选项可以对表面温度高达150
°C的工件进行检测。
|
次轴聚焦（PAF）楔块
 |
我们已获专利的次轴聚焦楔块系列有助于补偿管道环焊缝检测次轴方向上的声束发散。较小的声束宽度可以在扫查轴方向上定量较短的缺陷，从而有助于降低废品率。此外，由于声束能量的聚焦改进了信噪比（SNR），从而使缺陷图像更加清晰。
|
扫查方式
扫查方式
我们的碳钢焊缝解决方案可与不同的扫查选项一起使用。
自动
使用一对PA探头和最多三对TOFD探头的WeldROVER 扫查器是完成碳钢圆周焊缝检测的一种理想的自动扫查选项。它可使探头进行更快更平稳的运动，从而可更迅速地完成更准确的数据采集。 |
电动SteerROVER 扫查器可让您远距离操控扫查器，对难以触及区域的碳钢焊缝进行高效自动扫查。使用具有坚固耐用触摸屏手持控制器的SteerROVER扫查器对环焊缝和纵向焊缝进行可靠的相控阵(PA)超声测试。可选RECON摄像头套件可帮助操纵扫查器、保持焊缝充分居中并有助于确保探头与表面保持接触。 |
半自动

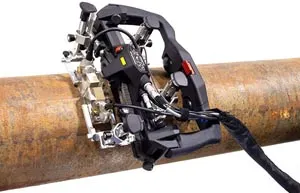

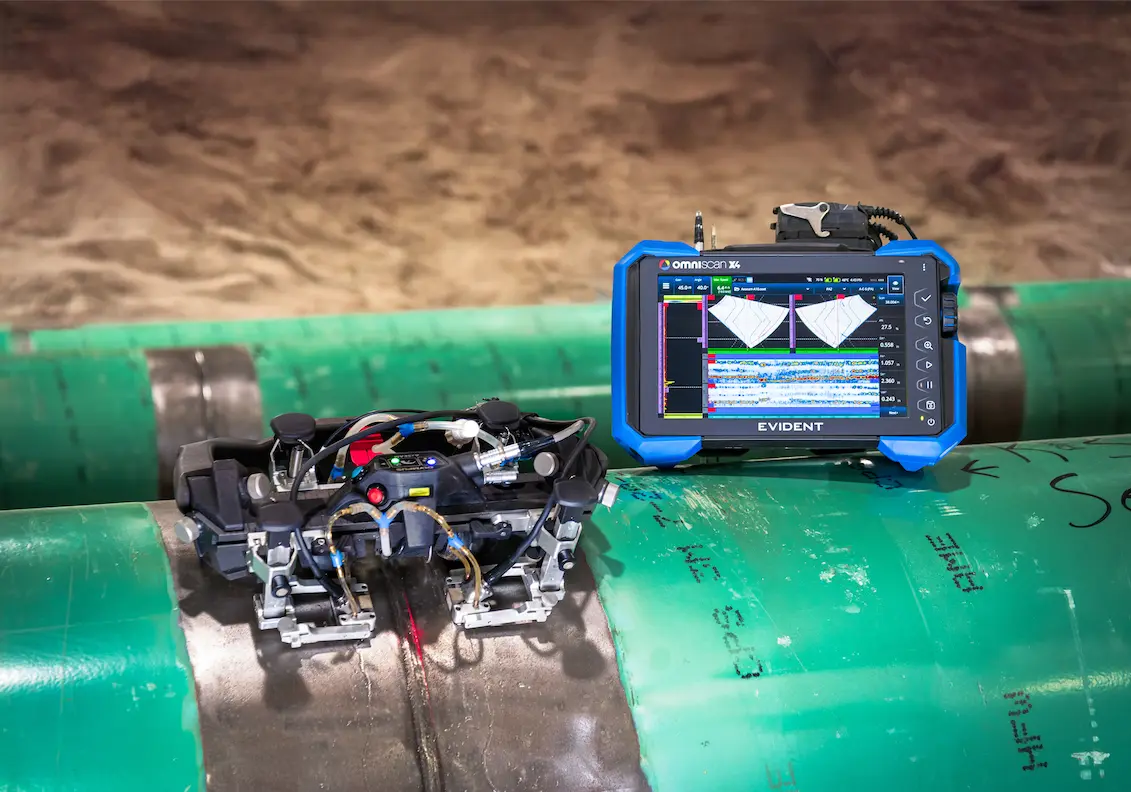

AxSEAM 扫查器通过在6英寸及以上外径管道上使用四（4）个探头（相控阵与TOFD），简化了长焊缝检测流程。该设备同样适用于直径10英寸及以上管道的圆周焊缝检测。通过ScanDeck模块，操作员可实时监控扫描速度与耦合剂损失，并直接在OmniScan探伤仪中启动数据采集。 |
|
HSMT-Compact 扫查器专为圆周焊缝检测设计，配备四（4）个探头（相控阵与TOFD），适用于外径4.5英寸及以上的管道。 |
|
HSMT-Flex扫查器专为圆周焊缝检测设计，配备可选探头支架时，可支持多达八（8）个探头（相控阵与TOFD）对外径4.5英寸及以上的管道进行检测。其灵活设计可在多种配置模式之间快速切换。通过ScanDeck模块，操作员可远程操控OmniScan探伤仪，实时监控扫描速度、耦合剂液位等关键参数。 |
|
HST-Lite扫查器专为圆周焊缝检测设计，采用单对TOFD探头，适用于外径4.5英寸及以上的管道 |
|

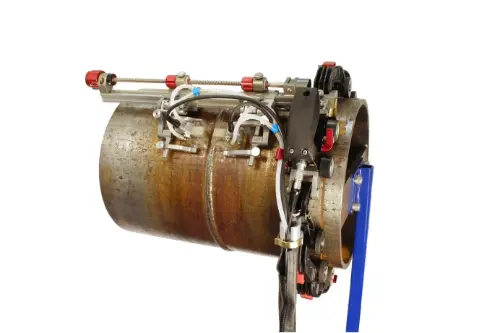

ChainSCANNER 专为圆周焊缝检测设计，采用一对相控阵探头，适用于外径3英寸至48英寸的管道。通过选配套件，可额外安装一对TOFD探头， 并配备附加的选配探头支架。 |
|
技术
相控阵 技术可通过电子方式生成多个声束角度、声束类型和声束偏移。这样就可以方便地检测不同类型的焊缝，从而增强了检测的灵活性。 在需要进行高速扫查时， 或在节省成本比提高灵活性更重要时，可以使用常规UT技术替代相控阵技术。 TOFD技术 可以单独使用，进行快速简单的检测，也可以作为脉冲回波的一种补充技术使用。 在大多数碳钢焊缝检测应用中，将相控阵与TOFD技术结合起来使用，可以获得卓越的检测性能。两种技术互相补充完善，可获得优质图像、高检出率和准确的缺陷表征。 |
应用
- 在役焊缝检测
- 压力容器和管道结构
- 结构性建筑的焊接工程
- 风塔的建造
|
