保证尺寸测量的准确性

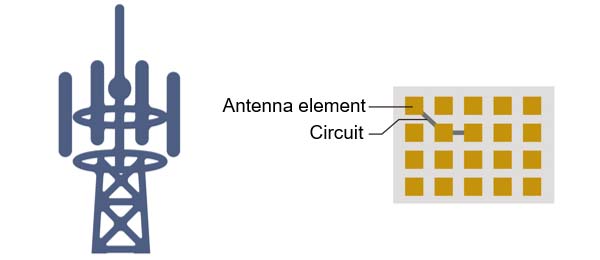

测量基站的天线

5G天线有很多集成的发射和接收元件,以加强特定方向的无线电波,提高接收灵敏度。 天线从这些元件发射波束。 为了避免波束互相干扰,元器件和电路的形状必须精确无误。

测量基站的天线

元器件测量的挑战

传统的数码显微镜可能无法保证测量的准确性,因而降低了测量数据的可靠性。

DSX1000可保证测量的准确性

DSX1000数码显微镜保证测量的准确度和重复性,确保您获得可以信赖的数据。

天线电路形状的测量

天线电路形状的测量

DSX1000数码显微镜

DSX1000数码显微镜

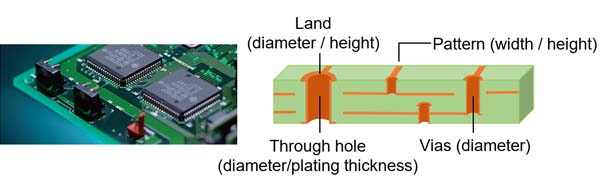

测量印制电路板(PCB)

5G设备有很多元器件,这些元器件需要做得足够小和足够薄,才可以放入现代智能手机中。 这些元器件还需要具有出色的高频特性和承受较宽的温度和湿度范围的能力。 为了确保PCB符合这些严格的要求,需要使用显微镜对其进行仔细检查。

测量印制电路板(PCB)

测量PCB的挑战

印制电路板很难成像,因为不同材料的反射率会有很大的变化。 如果亮度不均匀,测量数据可能不可靠。

通孔的测量

通孔测量是一个标准的PCB检测项目,目的是确保元器件的制造符合规定。使用OLYMPUS Stream软件的分散能力功能和BX53MMX63显微镜,可以很容易地测量通孔直径。

BX53M

MX63

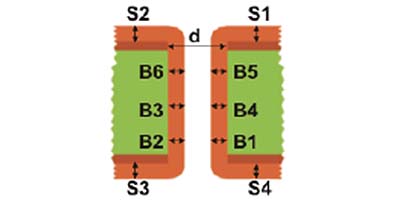

通孔直径的测量

通孔直径的测量

在使用BX53M或MX63/MX63L显微镜时,配合使用OLYMPUS Stream软件的分散能力测量功能。

PCB图形的测量

DSX1000数码显微镜STM7测量显微镜都可用于对PCB上的孔和焊盘的宽度和高度进行高度准确的测量。

DSX1000数码显微镜

DSX1000数码显微镜

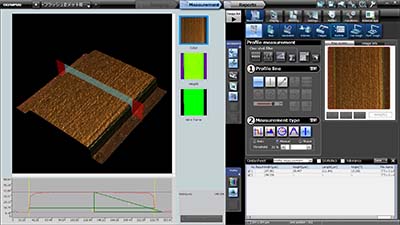

使用DSX1000显微镜测量导线的形状

使用DSX1000显微镜测量导线的形状

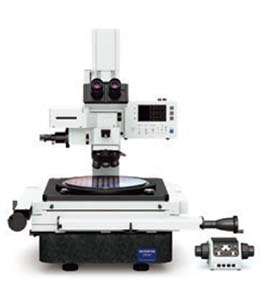

STM7测量显微镜

STM7测量显微镜

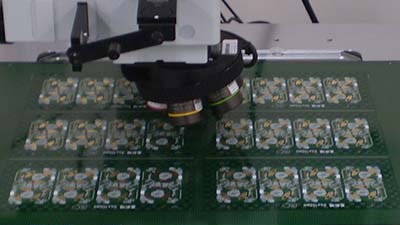

使用STM7显微镜测量过孔(直径)

使用STM7显微镜测量过孔(直径)

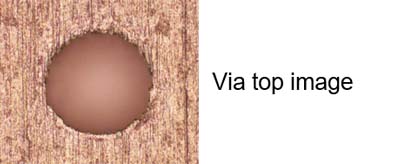

过孔顶部图像

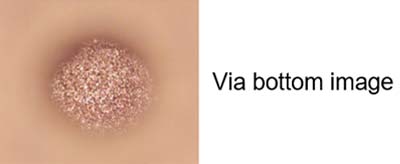

过孔底部图像

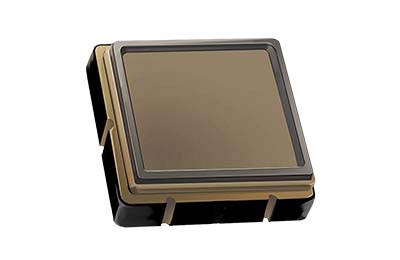

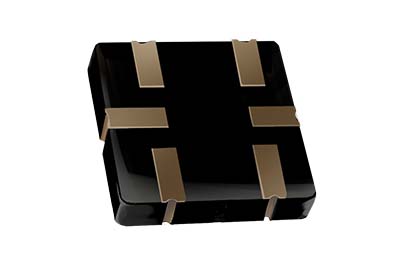

测量噪声滤波器

5G技术使用电极非常小的微型噪声滤波器。 由于噪声滤波器体积微小,要测量电极的尺寸和形状,需要先进的检测设备。

测量噪声滤波器

测量噪声滤波器

测量噪声滤波器电极的挑战

由于噪声滤波器体积微小,金相显微镜或数码显微镜可能无法对其电极进行可靠的测量。

电极的准确测量

OLS5100测量激光显微镜可对细小的电极进行高精度测量,同时保证测量的准确度和重复性。

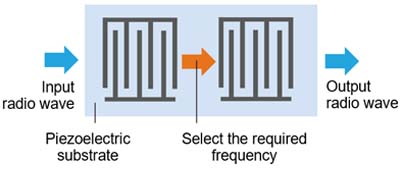

输入的无线电波通过基板上形成的电极,选择和输出所需的频率。

电极的准确测量

声表面波滤波器电极尺寸的测量

声表面波滤波器电极尺寸的测量

电极的准确测量

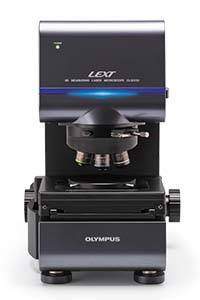

OLS5100 3D测量激光显微镜

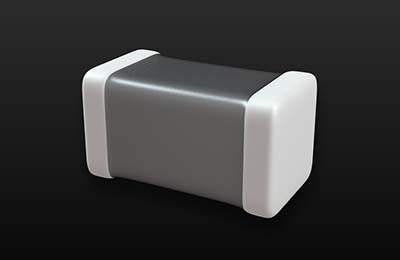

测量多层陶瓷电容器

多层陶瓷电容器用于抑制噪声和设置电子设备中的电路常数。 在5G基站和移动终端中需要大量的电容器。 对电容器微型化的需求,要求层做得越来越薄,因此需要对电容器进行仔细检测,做好质量控制。

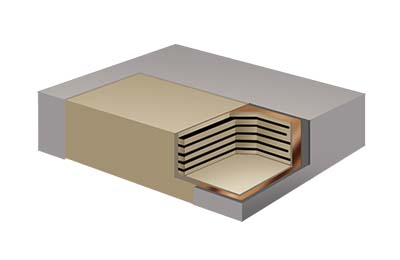

测量多层陶瓷电容器

测量多层陶瓷电容器

测量多层电容器的挑战

金相显微镜、体视显微镜和传统的数码显微镜通常用于检测陶瓷电容器,但由于电极和电介质的反射率差异很大,使用这些显微镜无法同时清楚观察整个电容器。

多层陶瓷电容器的准确测量

DSX1000数码显微镜提供均匀的亮度照明,使您可以观察微小电极和电介质的形状。 由于显微镜具有远心光学系统,我们可以保证在使用所有DSX物镜时以及在所有放大倍数下的测量准确度。

外部划痕和缺陷的检测

外部划痕和缺陷的检测

外部划痕和缺陷的检测

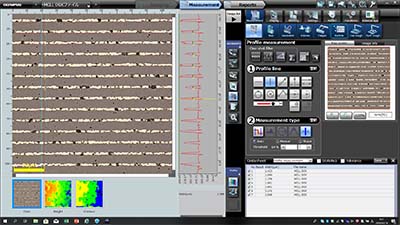

使用DSX1000数码显微镜对电极和电介质层进行外观观察和厚度测量

使用DSX1000数码显微镜对电极和电介质层进行外观观察和厚度测量

DSX1000数码显微镜

DSX1000数码显微镜

测量电子元器件的封装材料

将电子元器件包裹起来的树脂被称为封装材料。 封装可保护元器件和接线端子,而且还必须能够传输信号和电源。 它们被制造成各种形状,以符合不同元器件的设计图。 元器件的配合是一个关键性因素,因此必须仔细检查和测量它们的形状。

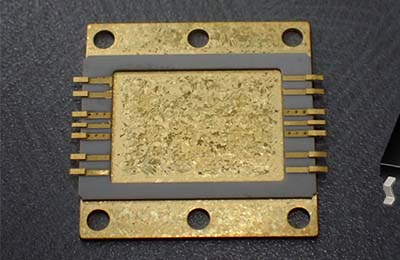

由KOSTECSYS有限公司提供的样品

由KOSTECSYS有限公司提供的样品

封装测量的挑战

电子元器件封装如今已变得非常微小(亚微米),因而无法再使用传统的测量显微镜进行测量。

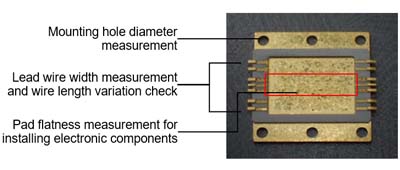

亚微米级封装的测量

OLS5100激光显微镜的先进测量功能可以对细小的电极进行高精度的3D测量,而且保证测量的准确度和重复性。

亚微米级封装的测量

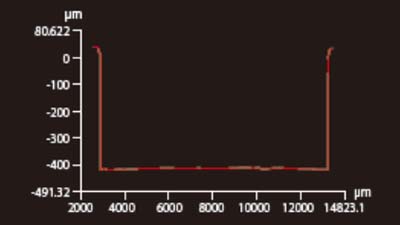

测量红线所包围的区域。 可以立即对任意截面进行轮廓测量。

测量红线所包围的区域。 可以立即对任意截面进行轮廓测量。

OLS5100 3D测量激光显微镜

OLS5100 3D测量激光显微镜

测量光纤纤芯的直径

光纤之所以被用作传输线是因为它们不容易受到电磁噪声的影响。 在5G通信中,多芯光纤用于扩大传输容量,每个纤芯之间的距离及其直径必须要小心控制。

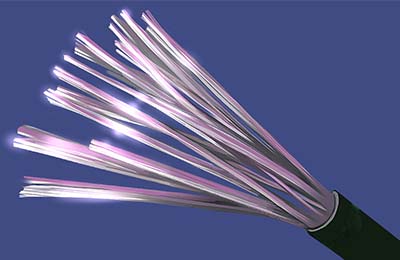

测量光纤纤芯的直径

光纤测量的难点

在使用金相显微镜或体视显微镜时,往往不能以均匀的亮度进行观察,从而导致测量数据不可靠。

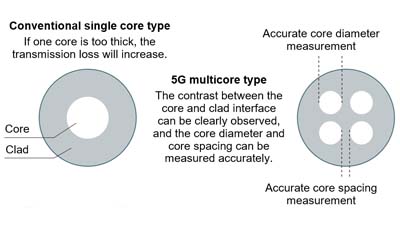

光纤纤芯的准确测量

使用DSX1000数码显微镜,可以轻而易举地准确测量光纤纤芯直径和纤芯间距,而且保证测量的准确度和重复性。

光纤纤芯的准确测量

DSX1000数码显微镜

DSX1000数码显微镜

测量光纤的端面

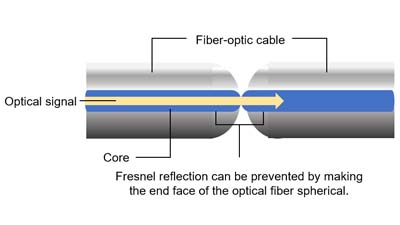

光纤通常以一种可避免因连接损耗(菲涅尔反射)而使光能衰减的方式相互连接。 为了防止光能衰减,光纤的端面被制成球状或斜面,不过,要控制端面的制造过程可能很困难。

测量光纤的端面

光纤端面测量的挑战

测量显微镜和常规数码显微镜不能准确地测量端面的球形或斜面形状。

准确的光纤端面形状数据

OLS5100测量激光显微镜采用4K扫描技术,可以采集到球面和近乎垂直的斜面的准确数据。

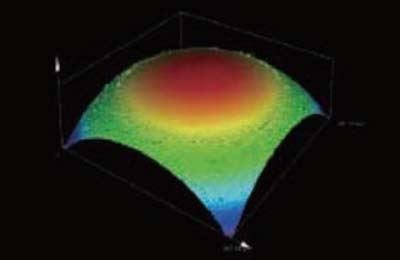

球形端面图像的示例

传统型号

传统型号

OLS5100

OLS5100

OLS5100 3D测量激光显微镜

OLS5100 3D测量激光显微镜

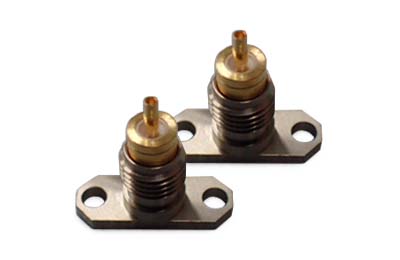

测量光纤连接器

光纤通过使用同轴连接器连接到基站,这种同轴连接器可以有效散热,噪音非常小,且符合严格的尺寸标准。 对连接器进行测量是QA/QC过程的一部分,以确保其符合要求。

测量光纤连接器

传统测量的挑战

随着时间的推移,同轴连接器已经变得非常细小,以至于无法再使用放大镜或卡尺进行测量。

准确的同轴连接器测量

STM7测量显微镜可使用户测量从毫米到纳米范围内的光纤连接器的长度和高度。

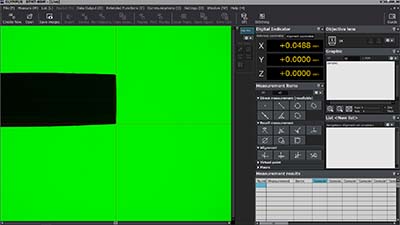

连接器端部直径的测量

连接器端部直径的测量
当所测量的部分被透射光照射时,其形状被清晰地投射,且可以测量其正确的数值。

光纤插入槽外观的检测

光纤插入槽外观的检测
通过增加放大倍率观察,可以准确地检测产品上的划痕、毛刺等外观情况。

STM7测量显微镜

STM7测量显微镜
