V průběhu posledních měsíců jsme se zabývali běžnými technikami odběru vzorků používanými při kontrolách technické čistoty. Zatím jsme se blíže podívali na metodu mytí, přímou filtraci kapalin a odběr lepící páskou. Náš závěrečný příspěvek pro tuto sérii rozebírá metodu využívající odlučovač částic.
Co je to metoda odloučení částic?
Metoda využívající odlučovače částic představuje velmi rozšířený prostředek k monitorování technické čistoty prostředí při montážních a logistických procesech ve výrobě i v čistých prostorách. Tato technika spočívá v instalaci odlučovače částic opatřeného přilnavou destičkou přibližně o velikosti filtrační membrány do míst s potenciálním výskytem kontaminace částicemi na předem stanovenou dobu, který zachytí sedimentaci částic ve vzduchu. Doba, po kterou je odlučovač částic aktivní, bývá označována jako doba sedimentace.
Po odebrání vzorku inspektor odlučovač se zachycenými částicemi upevní do speciálního držáku vzorků a podrobí jej analýze pomocí světelného mikroskopu. Tato analýza stanoví počet částic i distribuci jejich rozměrů a zároveň vypočítá sedimentační hodnotu (známou také jako Illigova hodnota). Sedimentační hodnota je samostatná číselná hodnota, vypočtena na základě množství částic zjištěných napříč odlišnými rozměrovými kategoriemi během doby sedimentace. V rámci tohoto výpočtu je váha hodnot zjištěných částic závislá na jejich rozměrech, jelikož velké částice představují oproti drobným částicím mnohem závažnější riziko.
Provozní zařízení může sedimentační hodnotu využít k porovnání technické čistoty prostředí v odlišných oblastech v průběhu určitého časového úseku. To jim může pomoci rozpoznat oblasti s vyšším výskytem kontaminace a optimalizovat tyto oblasti tak, aby se zamezilo pronikání částic s potenciálem poškodit součásti a sestavované systémy.
Sedimentační hodnota je poté uvedena do závěrečného protokolu o analýze. Kromě obecných výsledků technické čistoty musí inspektor v protokolu uvést také dobu sedimentace a umístění odlučovače částic.
Zjednodušení mikroskopické kontroly odlučovačů částic
Automatizovaný mikroskop pro analýzu technické čistoty dokáže díky řízeným pracovním postupům kontrolu odlučovačů částic zjednodušit.
Například software našeho systému OLYMPUS CIX100 obsahuje normu technické čistoty a konfiguraci kontroly uzpůsobenou pro práci s odlučovačem částic. Automaticky provede kontrolu ve shodě s normou VDA 19.2, normou technické čistoty montážní linky v rámci automobilového průmyslu, která stanoví počet a velikost částic i sedimentační hodnotu. Konfigurace kontroly, norma technické čistoty i šablona protokolu pro metodu odloučení částic může být přizpůsobena Vašim konkrétním potřebám.

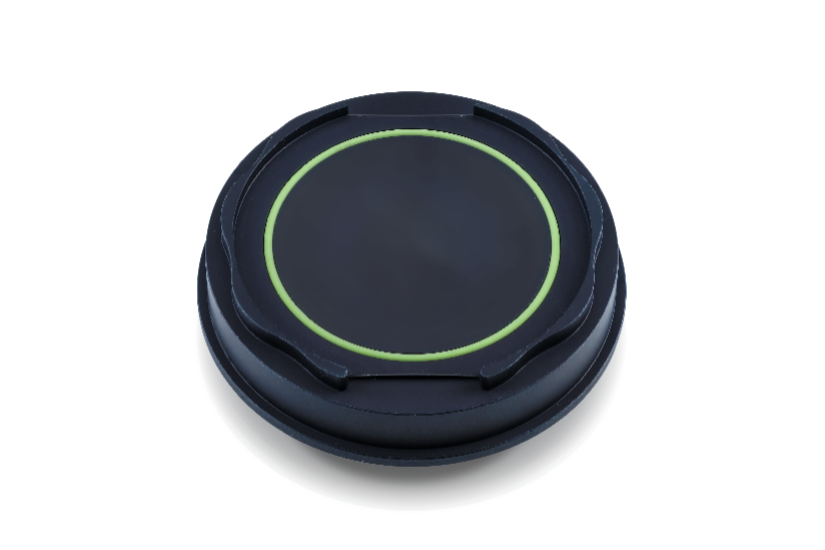

Automatizovaný systém CIX100 využívá speciálně navržené odlučovače částic a jejich držáky, usnadňuje tak proces odběru vzorku i provedení kontroly. Čtěte dále a dozvíte se, jak tyto nástroje během odběru vzorku částic používat.

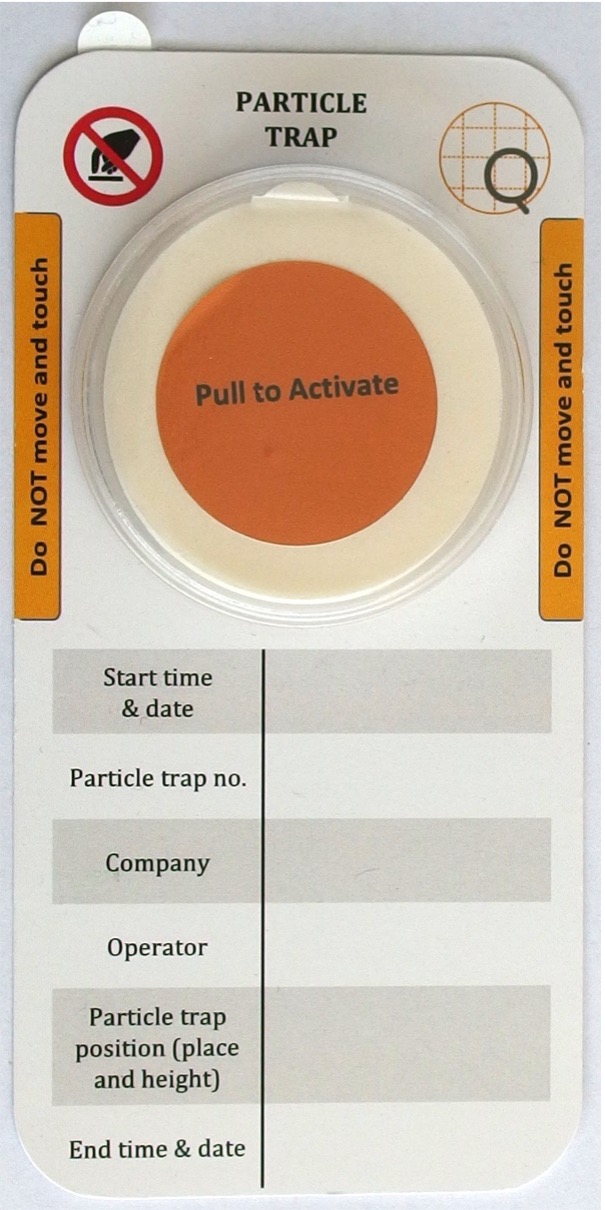

Odlučovač částic
Jak odebrat vzorek částic pomocí odlučovače
Standardní postup pro zachycení částic pomocí odlučovače zahrnuje následující kroky:
- Během odběru vzorků používejte nežmolkující nitrilové rukavice, aby nedošlo ke kontaminaci odlučovače částic.
- Lehce očistěte místo, kde má být odlučovač instalován, nežmolkujícím hadříkem.
- Vyplňte údaje na kartě připevněné k odlučovači. Důležité: nezapomeňte uvést počáteční čas a dobu sedimentace.

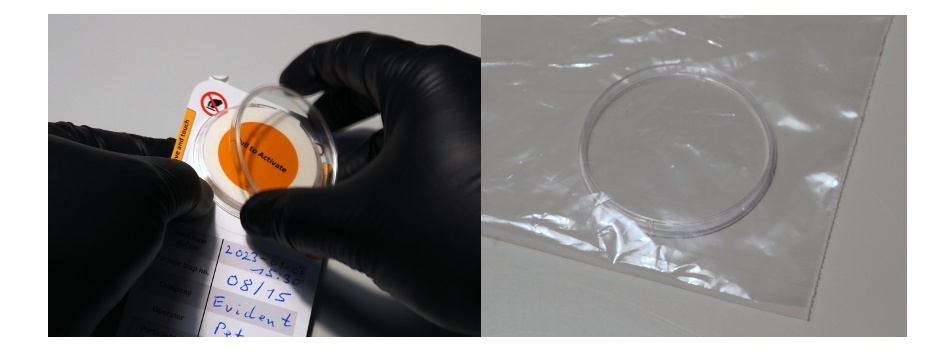

- Sejměte víko odlučovače částic a uschovejte jej v čistém sáčku. Důležité: víko nesmí zůstat volně na vzduchu ani v blízkosti odlučovače, předejdete tak jejich kontaminaci.

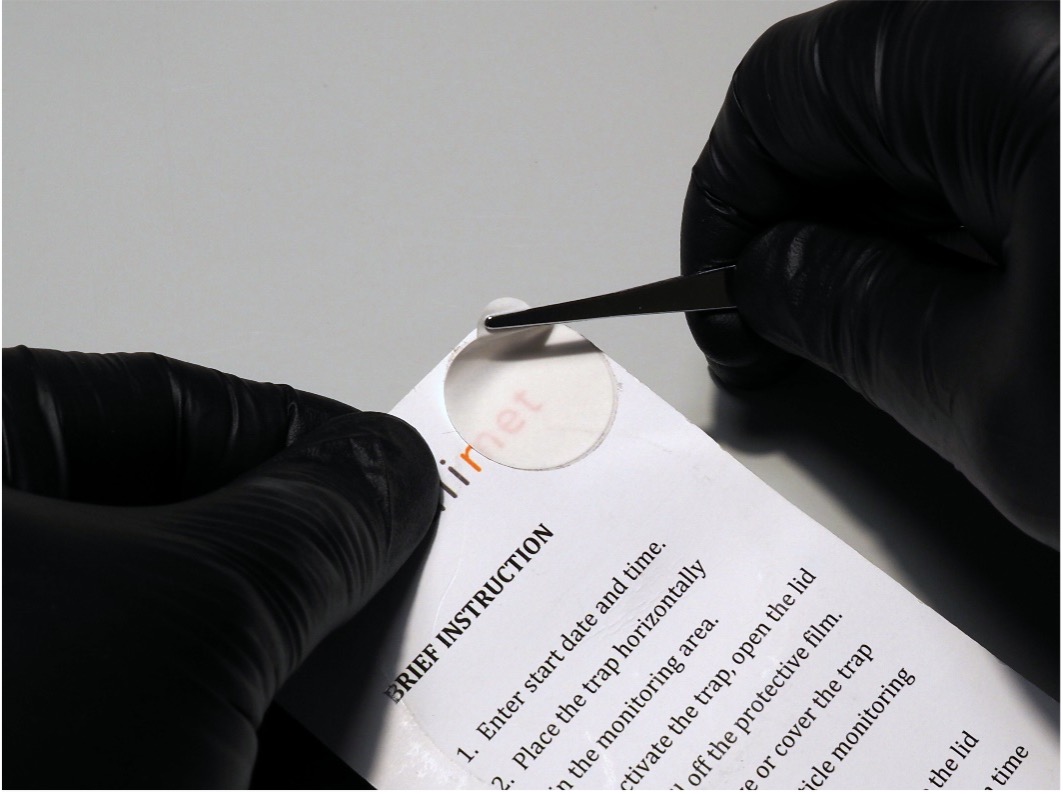

- Zadní strana odlučovače částic umožňuje připevnění k povrchu daného umístění, aby odlučovač nemohl sklouznout. Stačí k sejmout ochrannou fólii překrývající přilnavou vrstvu na zadní straně karty a kartu poté připevnit k povrchu.

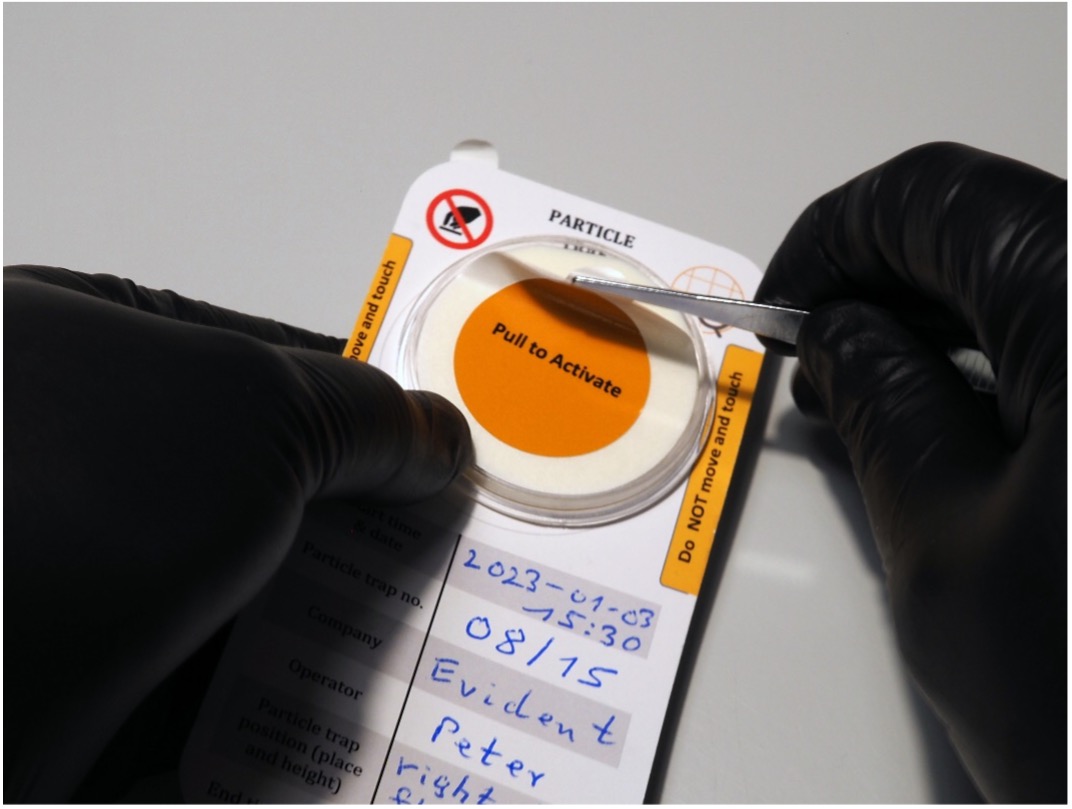

- Odlučovač částic aktivujete odstraněním jeho ochranné fólie.

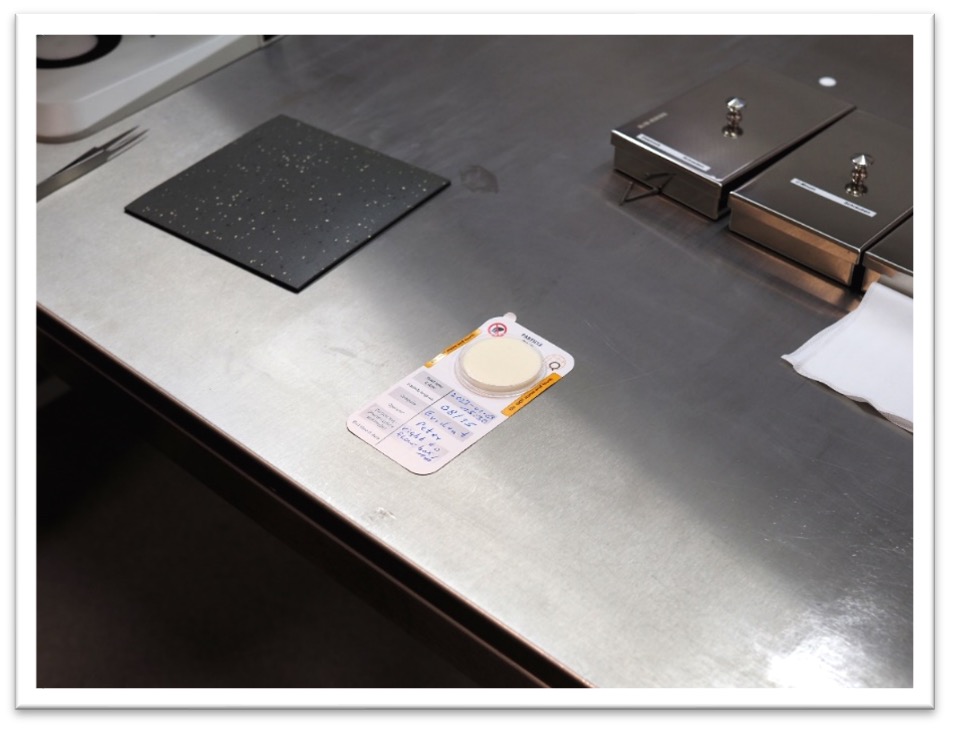

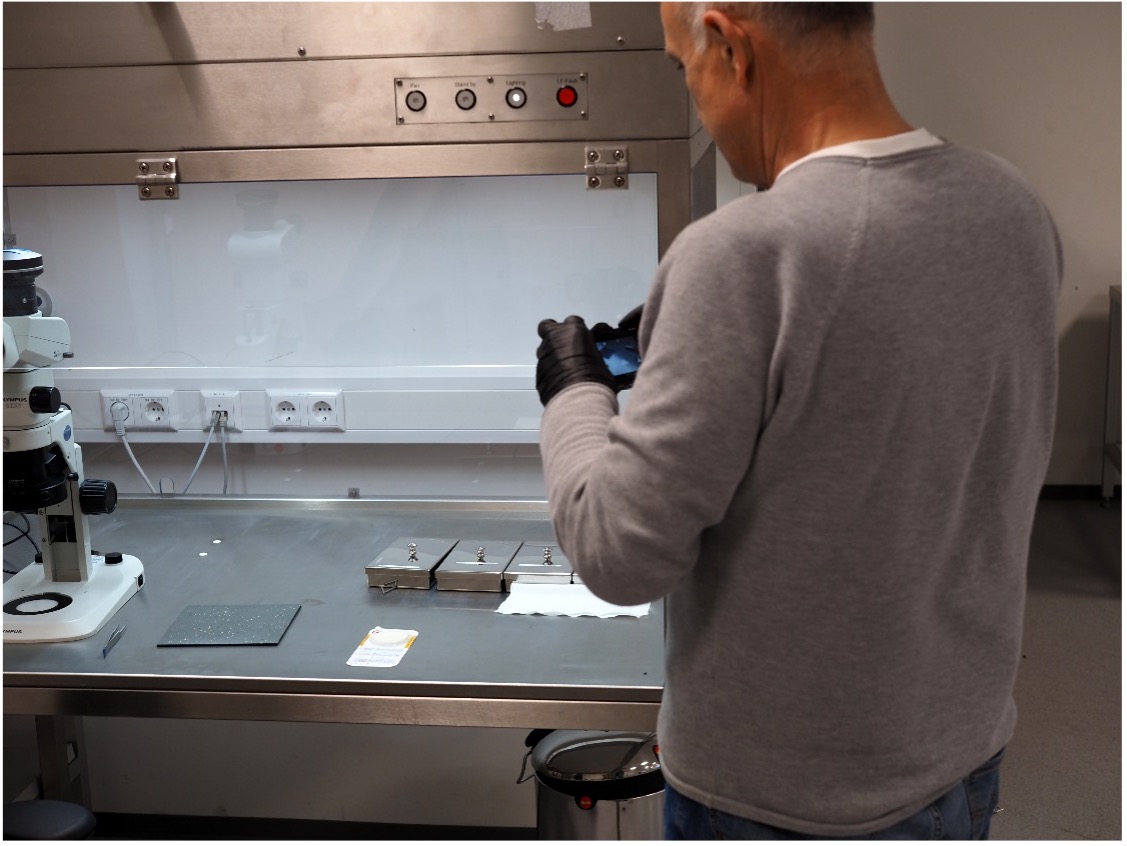

- Pořiďte snímek odlučovače částic a zaneste jeho umístění do dokumentace.
- Uvědomte personál o instalaci odlučovače, aby se předešlo jakékoli manipulaci s odlučovačem před uplynutím doby sedimentace. Odlučovač částic bude ponechán na svém místě po dobu přibližně jednoho týdne.
- Stav aktivovaného odlučovače částic pravidelně kontrolujte. Poznamenejte si veškerá specifika, která během doby sedimentace zaregistrujete, například neobvyklé počasí (prudké výkyvy, silný déšť, bouřky atd.), změny či opravy strojů v dané oblasti, změny personálu nebo jiné změny výrobního prostředí, které by mohly mít na podmínky prostředí daného zařízení či laboratoře vliv.
- Víkem, které bylo uschováno v plastovém sáčku, odlučovač částic opět uzavřete.
- Zapište datum a čas deaktivace odlučovače na jeho kartu.
Analýza odlučovače částic pod světelným mikroskopem

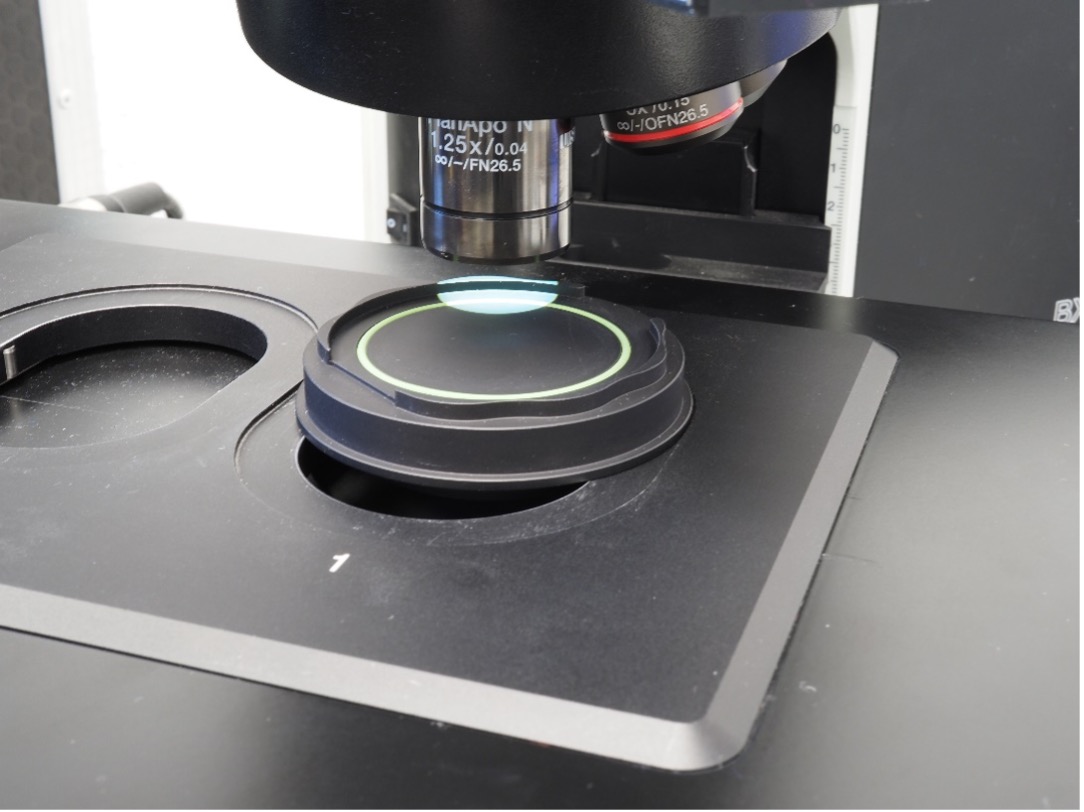

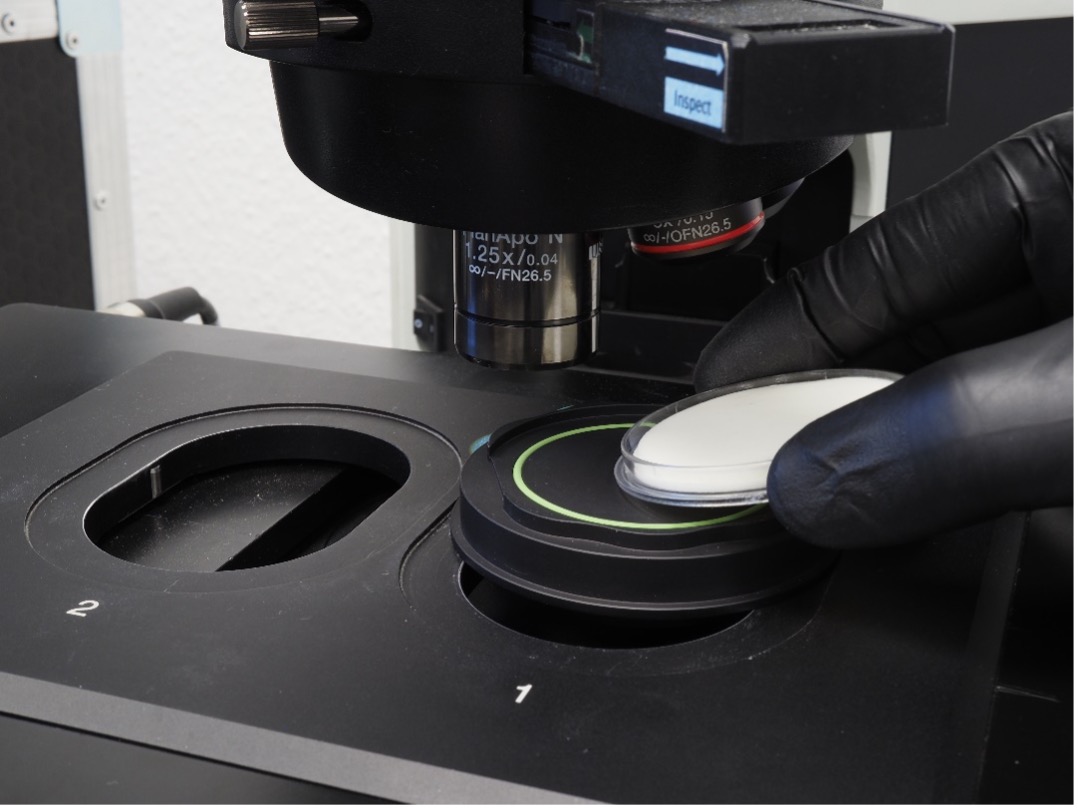

Po odběru vzorků je odlučovač se zachycenými částicemi upevněn ke speciálnímu držáku vzorků a podroben kontrole pomocí systému CIX100. Jednoduše vložte držák do systému, oddělte odlučovač částic od karty s údaji a samotný odlučovač bez víka poté umístěte na držák.

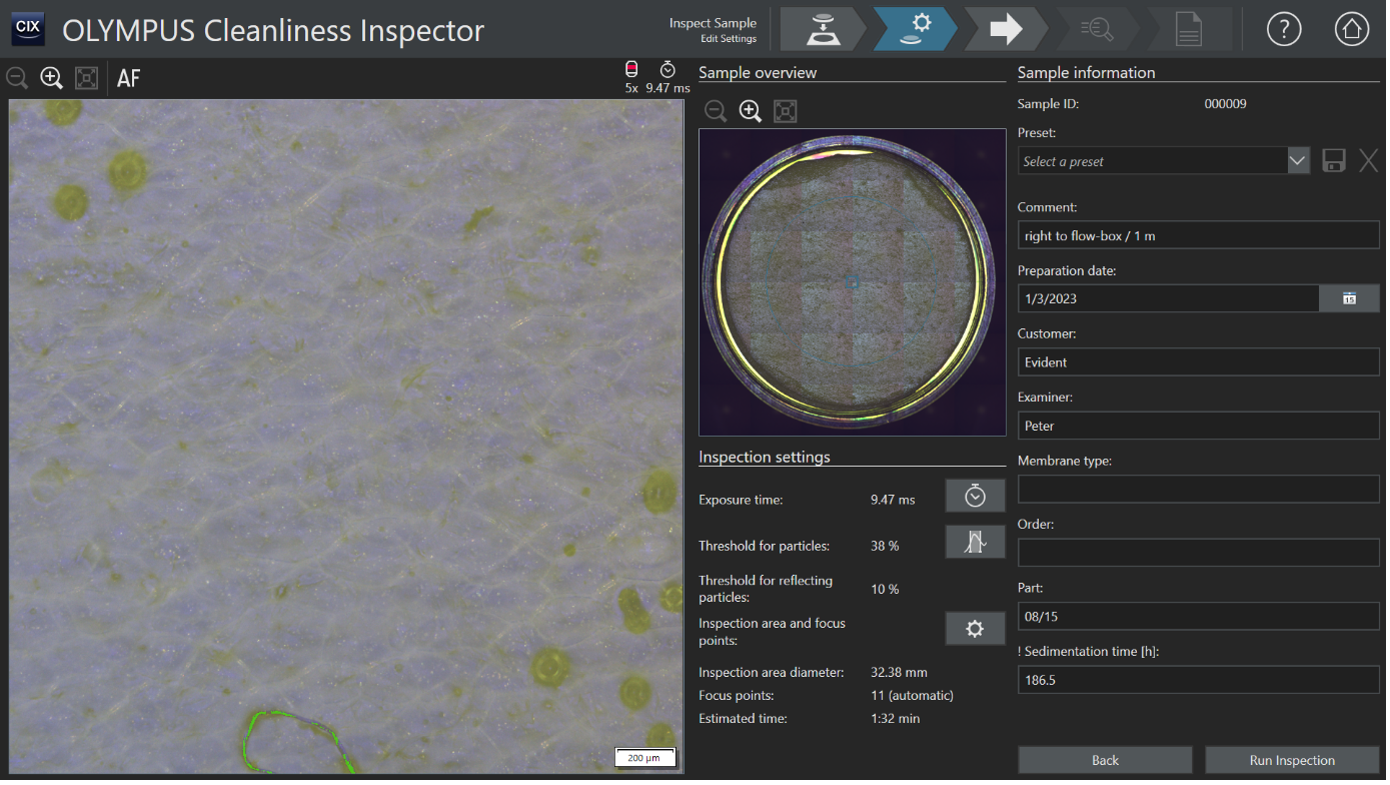

Software Vás nyní provede celým postupem zachycení a analýzy snímku odlučovače částic. Automaticky optimalizuje podmínky pro zachycení snímku odlučovače a provede kontrolu v souladu s normou VDA 19.2 (případně dle Vaší vlastní konfigurace).
Nezapomeňte zanést informace z karty odlučovače do polí s informacemi o vzorku, aby tyto údaje mohly být uvedeny ve výsledném protokolu. Doba sedimentace (interval aktivity odlučovače mezi počátečním časem a časem jeho odstranění z povrchu) je povinný údaj, který softwaru umožňuje vypočítat sedimentační hodnotu.

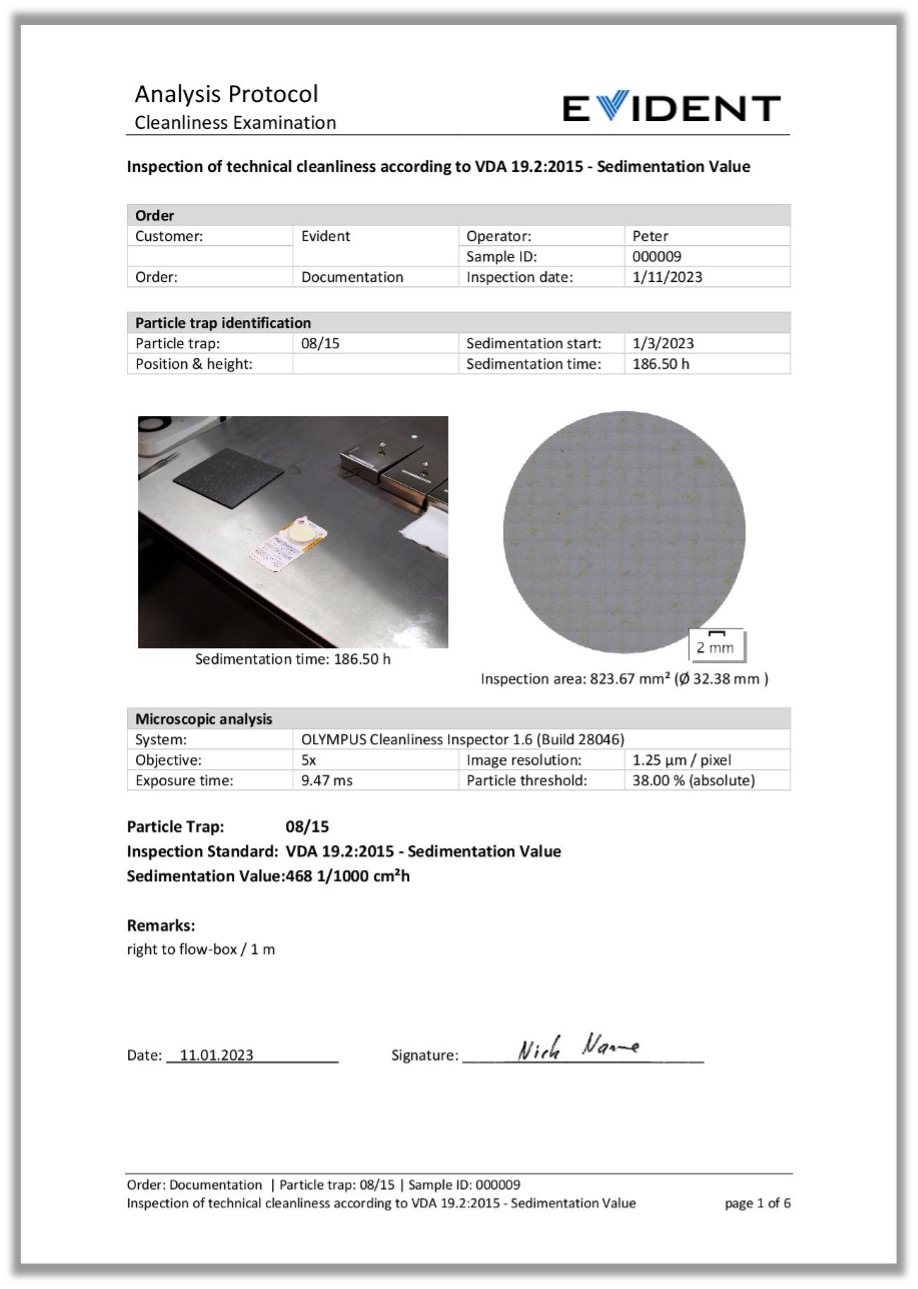

Níže můžete vidět ukázkový protokol analýzy odlučovače částic dle normy VDA 19.2. Protokol uvádí informace o kontrole technické čistoty společně se snímky vzorku a jeho umístění pro rychlou vizuální referenci.
Více informací o našem automatickém mikroskopu pro kontrolu technické čistoty a hardwarovém příslušenství určeném pro práci s odlučovači částic naleznete v následujícím krátkém videu:
